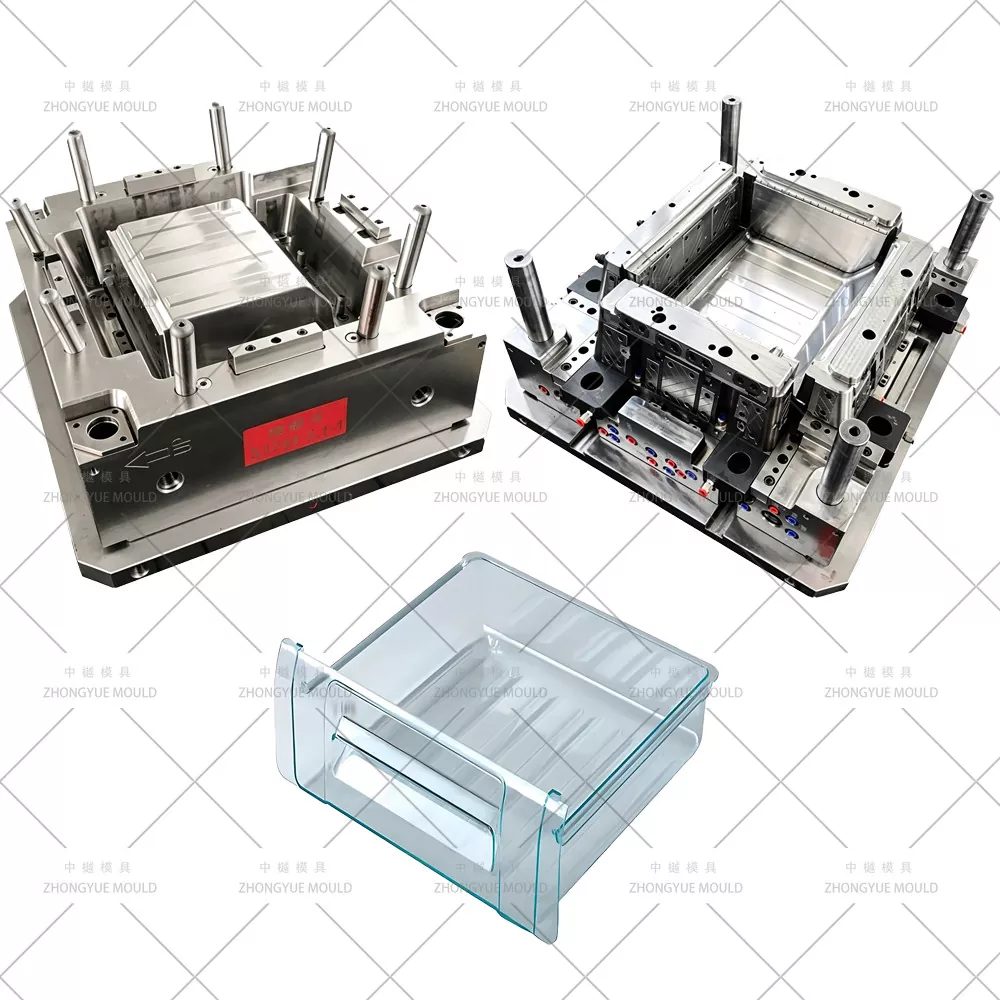

Koelkastladen zijn complexe, grootschalige kunststofcomponenten die een hoge precisie vereisen bij het matrijsontwerp. Deze casestudy beschrijft hoe Zhongyue Mold een hoogwaardige oplossing ontwikkelde voor een PS (polystyreen) koelkastlade, waarmee uitdagingen op het gebied van ontvormen, koelen en structurele integriteit werden aangepakt.
|
Vorm naam |
Plastic koelkastlade mal |
|
|
Vorm Meteriaal |
P20,2738,718H, NAK80,2316, S136, H13, ENZ. |
|
|
Vormbasis |
Zelfgemaakt, LKM, DME, ASSAB |
|
|
Holte |
Enkel/meerdere |
|
|
Loper |
Koude loper en warme loper |
|
|
Merk Hot Runner |
Meester, HUSKY, YUDO, enz. |
|
|
Degsin-software |
UG: Aoto CAD enzovoort |
|
|
Schimmel leven |
50-100 miljoen Shots/ 5-6 jaar, Zelfs in 10 jaar bij goed onderhoud |
|
|
T1-tijd |
45-60 dagen |
|
|
Kunststof materiaal |
PC-ABS |
|
|
Poorttype |
Nauwkeurige poort, randpoort, subpoort, filmpoort, kleppoort, open poort, enz. |
|
|
Oppervlaktebehandeling van schimmels |
EDM, textuur, hoogglans polijsten |
|
|
Kwaliteitssysteem |
ISO9001 |
|
|
HS-code |
8480719090 |
|
|
Oorsprong |
Huangyan Zhejiang, China |
|
|
Pakket |
Houten kist |
|
|
Vormmateriaal |
Hardheid |
Schimmel leven |
|
P20 |
HRC 28-33 |
>300.000 opnamen |
|
718 |
HRC 33-36 |
>500.000 opnamen |
|
H13 |
HRC >43 |
>800.000 opnamen |
|
2344 |
HRC >48 |
>800.000 opnamen |
|
S136 |
HRC 48-52 |
>1.000.000 opnamen |
Laat uw volgende koelkastvormproject opfleuren!

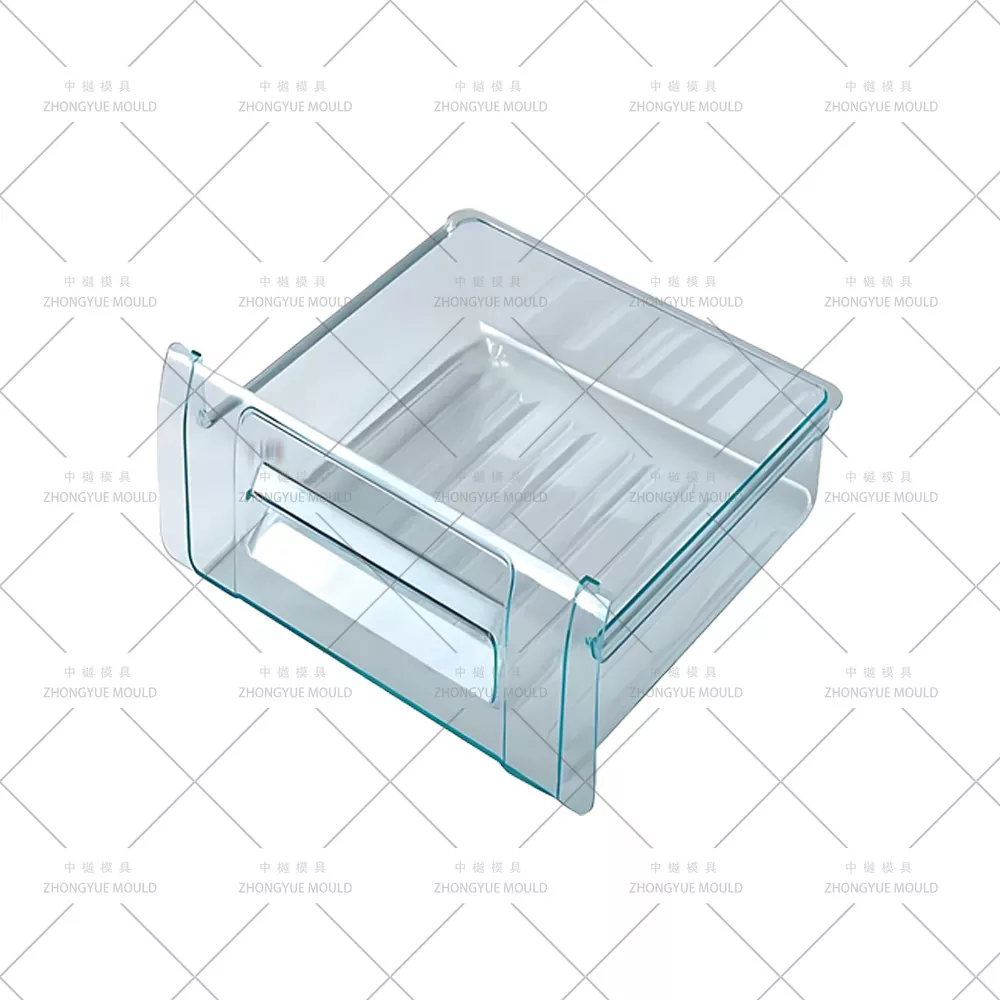

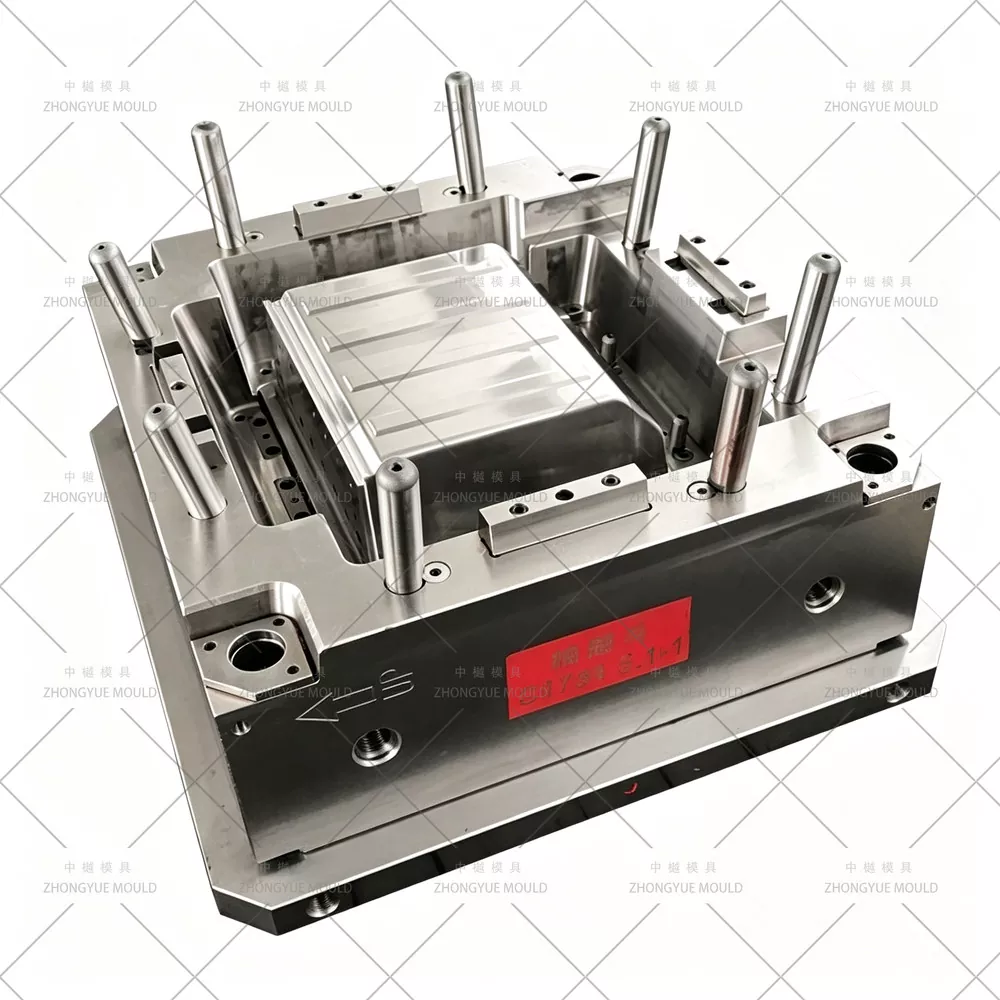

De koelkastlade heeft een complexe geometrie, waaronder:
Een gebogen oppervlak aan de bovenzijde van de voorzijde.
Meerdere gespen (middenvoor, binnenoppervlak en beide zijwanden).
Een smalle rok (ca. 8 mm breed) langs de opening van de lade.

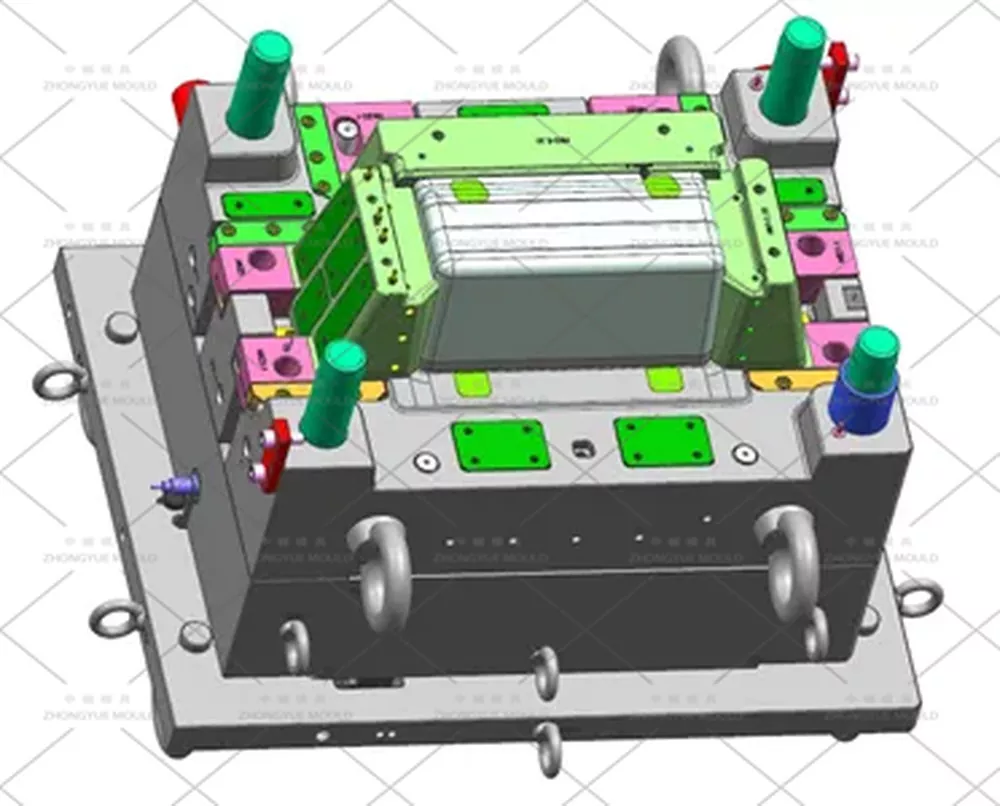

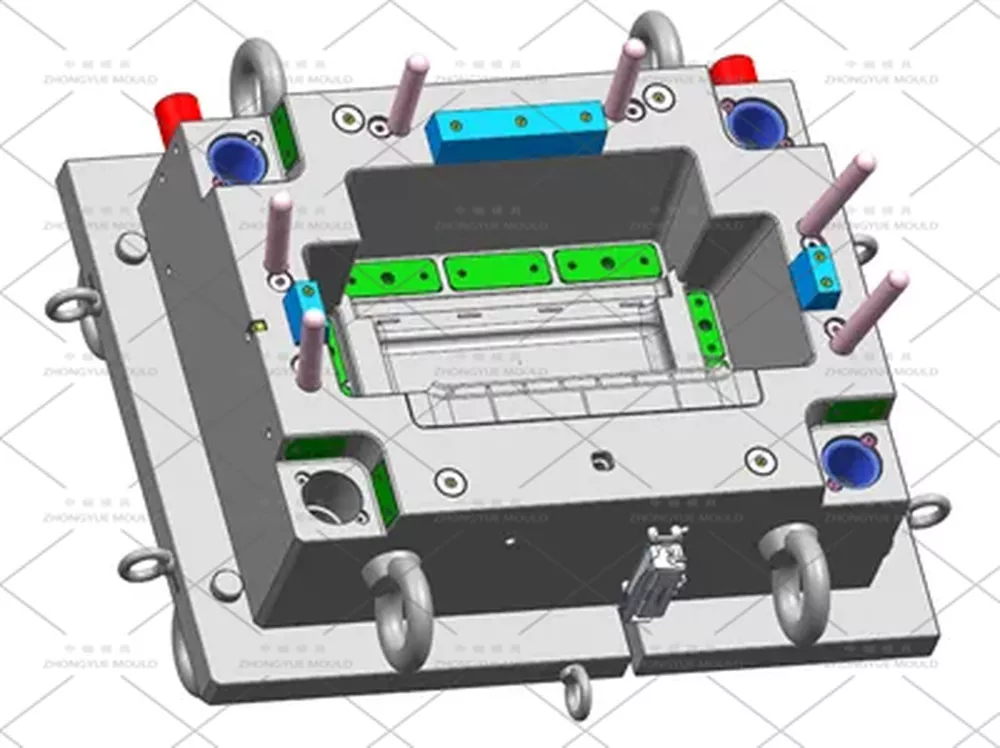

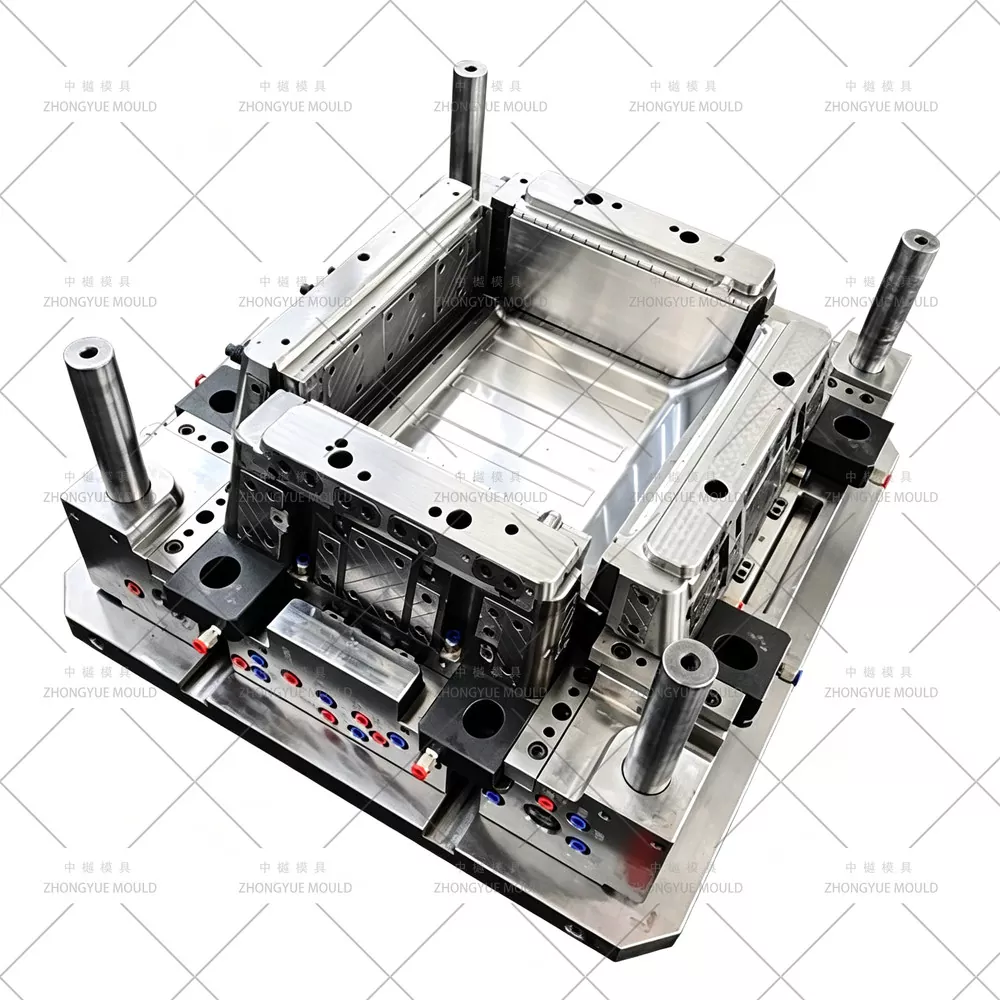

Om de uitdagingen op het gebied van ontvormen te overwinnen, hebben we een hybride oplossing geïmplementeerd die vaste mal-sliders, zijsliders en een schuin duw-ontvormmechanisme combineert om alle ondersnijdingen vrij te maken zonder het transparante PS-onderdeel te beschadigen.
|
Sectie |
Component / Systeem |
Belangrijkste technische kenmerken en ontwerplogica |
|
2.1 |
Schuifregelaar voorzijde |
Structuur: Integraal ontwerp voor hoge sterkte. Esthetiek: Schuifgroef verborgen op de stoel om getuigenlijnen op het zichtbare oppervlak te voorkomen. |
|
2.2 |
Zijschuifmechanisme |
Structuur: schuine geleidekolom + schuif. Productie: Gesplitst ontwerp (slede + zitting) voor gemakkelijke bewerking en onderhoud. |
|
2.3 |
Schuin duwmechanisme |
Structuur: T-slotsysteem voor de gesp aan de binnenkant van het handvat. Prestaties: Dubbele duwstangen zorgen voor een evenwichtige beweging; schuine gleuf komt overeen met de diepgang van de gesp. |
|
2.4 |
Geavanceerd uitwerpsysteem |
Structuur: driedelige U-vormige duwplaat. Functie: Ingelegd ontwerp voorkomt vastlopen; platte duwstang zorgt voor gesynchroniseerde beweging. |
|
2.5 |
Vacuümbreekapparaat |
Systeem: dubbele blaasunits (bewegende en vaste mal). Werking: Sequentiële activering om vacuümscheuren tijdens het openen van de mal te voorkomen. |
|
2.6 |
Hot Runner-systeem |
Component: Mould-Master naaldventielmondstuk. Poortontwerp: Verzonken poortlocatie om lassporen te verbergen. |
|
2.7 |
Vormbasis en uitlijning |
Structuur: Integrale vaste plaat + inzetstructuur voor het verplaatsen van de mal. Uitlijning: 10° conische putten en nokken voor zelfuitlijning. |
|
2.8 |
Conformeel koelsysteem |

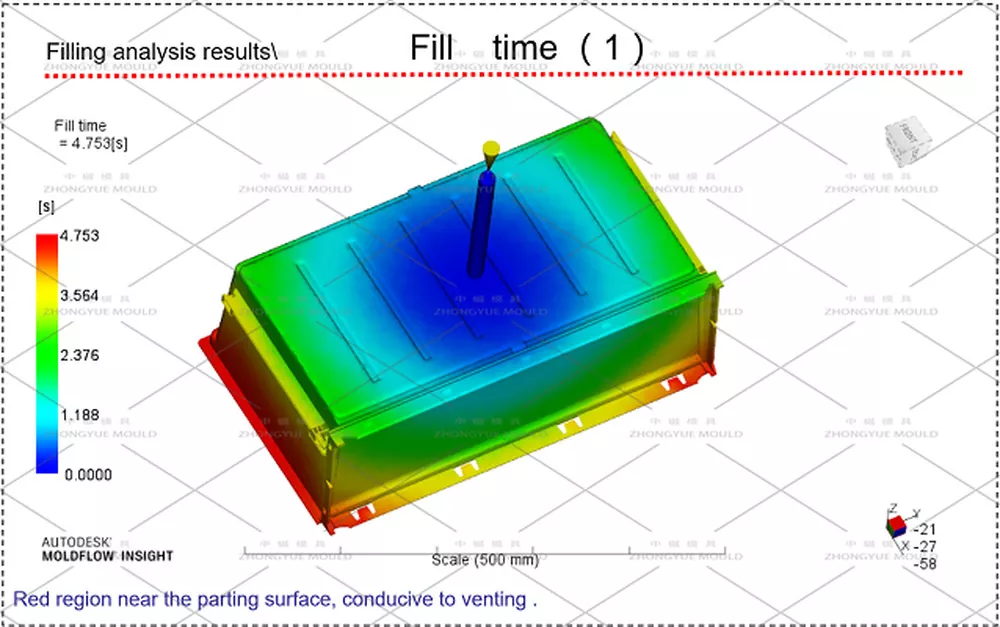

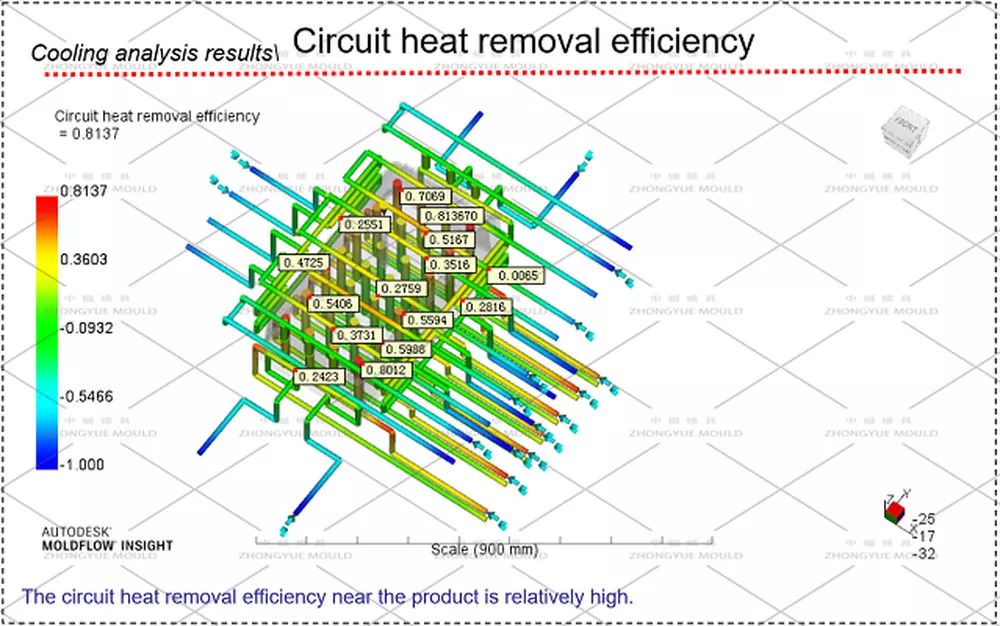

Kanalen: Onafhankelijke circuits voor vaste schimmel; zigzag interne kanalen voor schuine duwblokken. Voordeel: Voorkomt kruisverhitting en zorgt voor gelijkmatige koeling. |

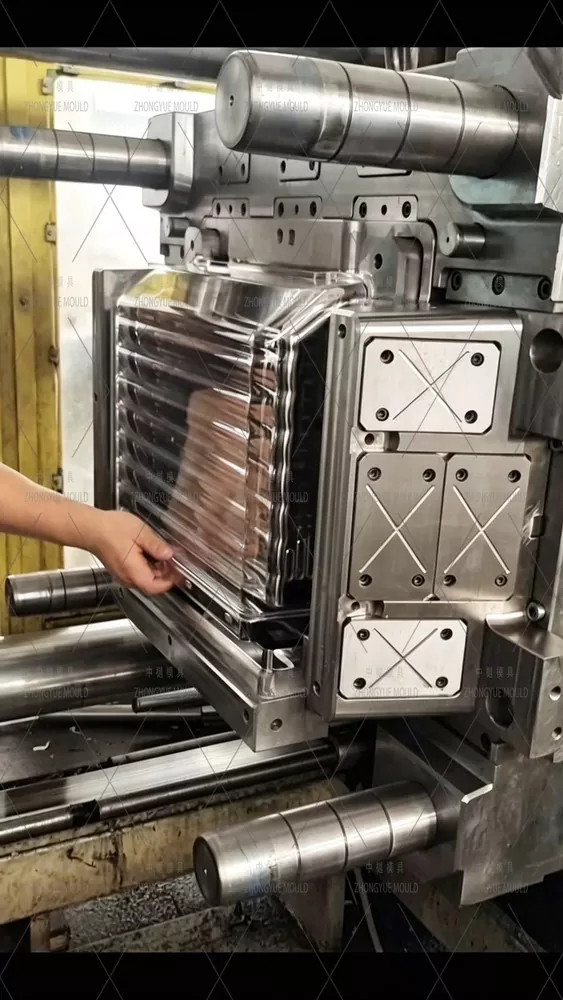

Deze mal met twee platen werkt als volgt:
Injectie en koeling: Hotrunner vult de holte; koelkanalen laten de PS stollen.
Vormopening: De bewegende vorm trekt zich terug. Schuifregelaars en schuine mechanismen beginnen met ontvormen.
Uitwerpen: De uitwerper van de injectiemachine activeert het drukplaatsysteem, waardoor de lade naar buiten wordt getild.
Reset: het proces wordt omgekeerd voor de volgende cyclus.
Materiaallijst:
Vaste vormplaat: 2711 voorgehard staal
Bewegend vorminzetstuk: 2311 staal
Kerncomponenten (glijders/schuine duwbewegingen): 2711 staal met nitriding (0,15 mm diepte, 50-52HRC)
Vormbasis: medium koolstofstaal 1050
Precisiebewerkingsprotocol:
Eerste montageafwerking: Kritieke bewegende delen (kern, schuifregelaars, duwelementen) worden vóór de definitieve CNC-afwerking geassembleerd om stapverschillen te elimineren.
EDM-textuur: Duwplaten worden elektrisch aan elkaar geëtst om zichtbare scheidingslijnen te voorkomen.
Draadsnijden: maakt gebruik van door NC geleverde referenties voor uitlijning op micronniveau.
Gedreven door de filosofie:
Zhongyue Mold is een toonaangevend bedrijf in de kunststofinjectie-airconditioner-afdekmatrijzenindustrie. Ons zeer ervaren team van ingenieurs en ontwerpers heeft vele tientallen jaren gecombineerde ervaring in het ontwerpen en produceren van kunststof airconditionerhoezen. Wij bieden een uitgebreide service, gespecialiseerd in de productie van hoogwaardige en uiterst nauwkeurige airconditioner-afdekvormen. Ook hebben we talloze klanten geholpen bij het op maat maken van verschillende soorten kunststof airconditioner-afdekgietlijnen.
Ook bij het beheer van uw productieproces kunnen wij u uitgebreid begeleiden. De inkoopafdeling koopt hoogwaardige grondstoffen in, terwijl de technische afdeling de juiste kunststofformule selecteert. In overeenstemming met de parameters van de levensduurvereisten van de plastic airconditioner Cover en marktpositionering, zullen we de meest geschikte plastic airconditioner Cover-parameters, structuur, enz. selecteren. Onze uitgebreide productiecapaciteit stelt ons in staat om plastic airconditionercovers snel te leveren, tegen concurrerende prijzen en met gegarandeerde kwaliteit.
