Kunststof koelkastvorm

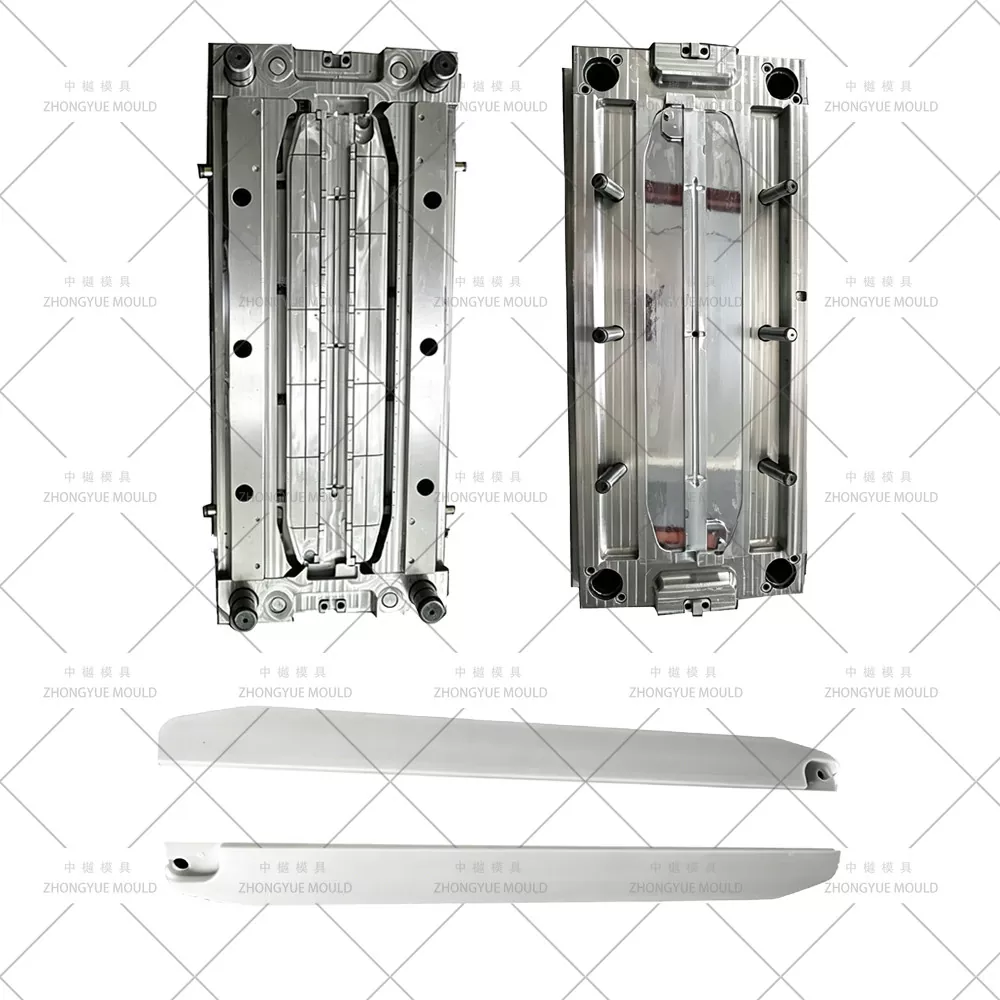

De handgreep van de koelkastdeur is een essentieel esthetisch en functioneel onderdeel, waarbij de kolom en de handgreep in één geheel zijn geïntegreerd. Bij Zhongyue Mould leveren we uiterst nauwkeurige kunststof koelkastmallen die zijn ontworpen voor massaproductie van handgrepen voor zowel diepvries- als converteerbare compartimenten.

Door gebruik te maken van de geavanceerde 1-Mould-2-Cavities-technologie, stellen onze mallen fabrikanten in staat om binnen één cyclus twee verschillende handgreepontwerpen tegelijkertijd te produceren. Deze aanpak verbetert de productie-efficiëntie aanzienlijk en verlaagt de productiekosten, terwijl de strenge uiterlijknormen die door de apparatenindustrie worden vereist, behouden blijven.

Technische uitdaging: waarom het hanteren van mallen moeilijk is

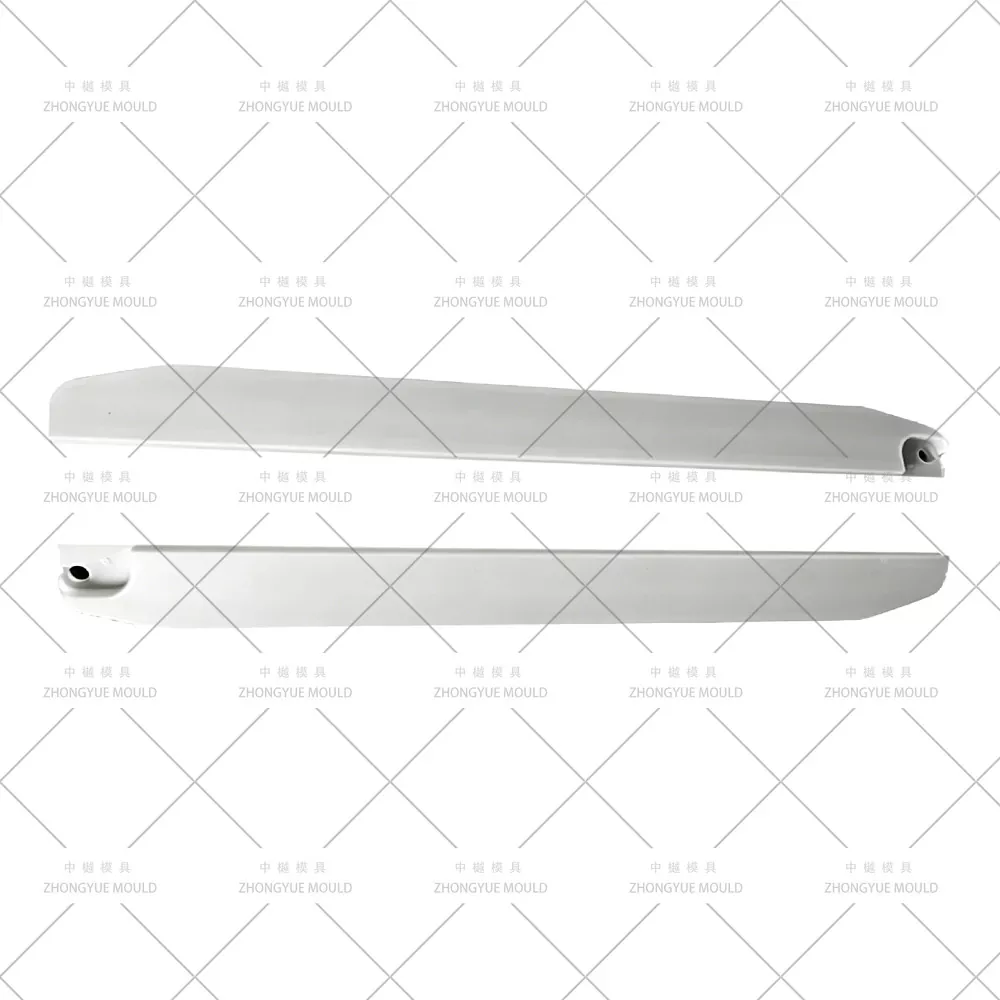

Deurgrepen voor koelkasten worden geclassificeerd als lange, dunwandige onderdelen met complexe geometrieën. De belangrijkste uitdagingen zijn onder meer:

Oppervlaktekwaliteit: Poortmarkeringen, lasmarkeringen, luchtbellen of krassen zijn niet toegestaan.

Complexe geometrie: Kenmerken omvatten diepe ondersnijdingen (tot 14,3 mm), verstevigingsribben, etalages en gebogen oppervlakken.

Maatnauwkeurigheid: De pasvlakken (S1 & S2) moeten perfect vlak zijn om naadloos aan te sluiten op de deurschaal.

Materiaalstroom: Met lengtes van meer dan 900 mm (voor vriezerhandvatten) en gemiddelde wanddiktes van 1,8 mm is het handhaven van de smeltvloeibalans over een lange afstand van cruciaal belang.

Zhongyue's technische oplossing

Om deze uitdagingen het hoofd te bieden, hebben we een robuust matrijsontwerp geïmplementeerd dat zich richt op drie kerntechnologieën: Gating, Cooling en DeMoulding.

1. Hot Runner-systeem met sequentiële klep (nullaslijnen)

Om lelijke laslijnen op het zichtbare oppervlak van de handgreep te voorkomen, gebruiken we een Timing Needle Valve Hot Runner-systeem.

Technologie: sequentiële eenrichtingsklepbediening (G1 → G2 → G3 → G4 → G5).

Structuur: Combineert een primair thermisch mondstuk, een hotrunnerplaat en secundaire thermische mondstukken.

Voordeel: Door de openings-/sluitingstijd van elke spuitmond te regelen via elektromagneten en een controller, beheren we het smeltstroomfront. Hierdoor worden lassporen effectief geëlimineerd of naar niet-kritieke, verborgen oppervlakken verplaatst.

Indeling: 5 poorten voor de langere vriesgreep en 4 poorten voor de kortere converteerbare handgreep, waardoor een evenwichtige vulling wordt gegarandeerd.

[Afbeelding invoegen: Figuur 3 - Indeling poortsysteem]

2. Multidirectioneel kerntrek- en ontvormmechanisme

Met ondersnijdingen verdeeld over verschillende vlakken (T1-T7), zal een simpele uitwerping niet werken. Onze matrijs integreert meerdere ontvormsystemen:

[Afbeelding invoegen: Figuur 5 - Schuine geleidepaal en schuifmechanisme]

3. 3D-koelsysteem voor thermische balans

Ongelijkmatige koeling leidt tot kromtrekken. We hebben een geavanceerde waterkoelingsindeling ontworpen:

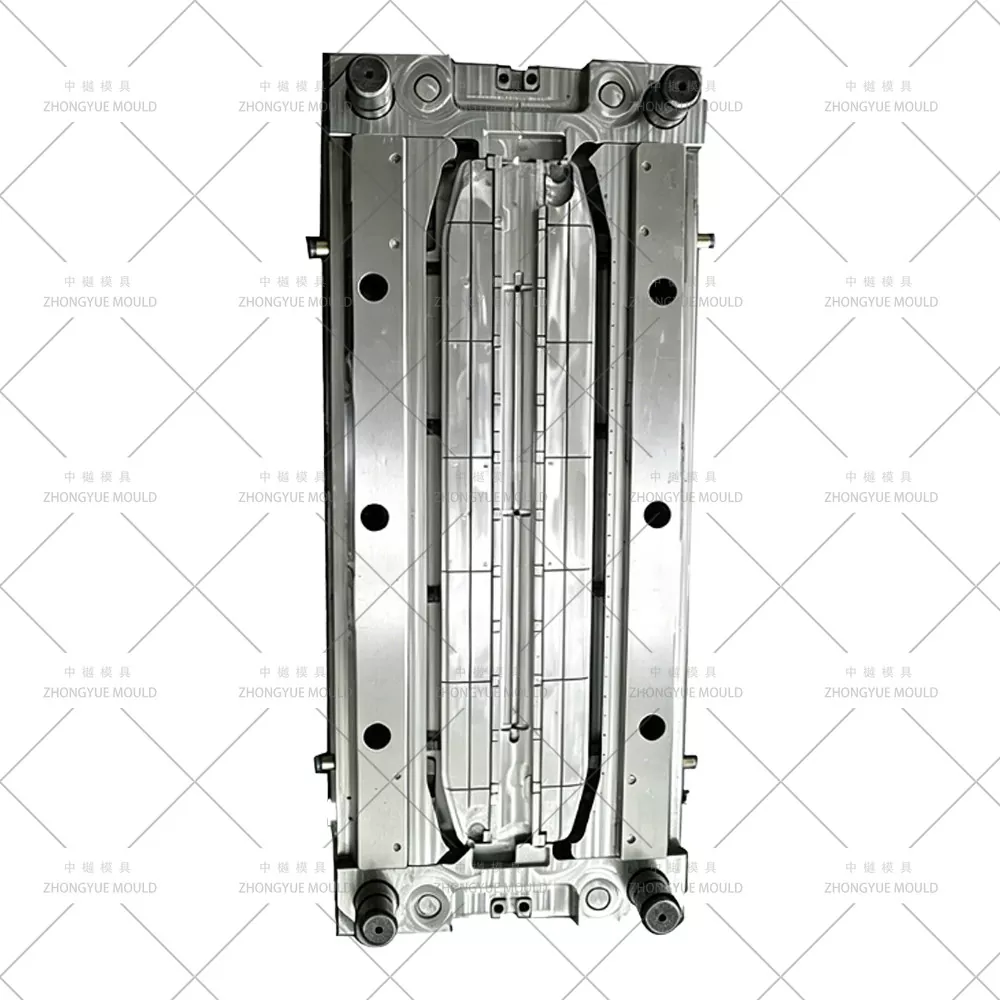

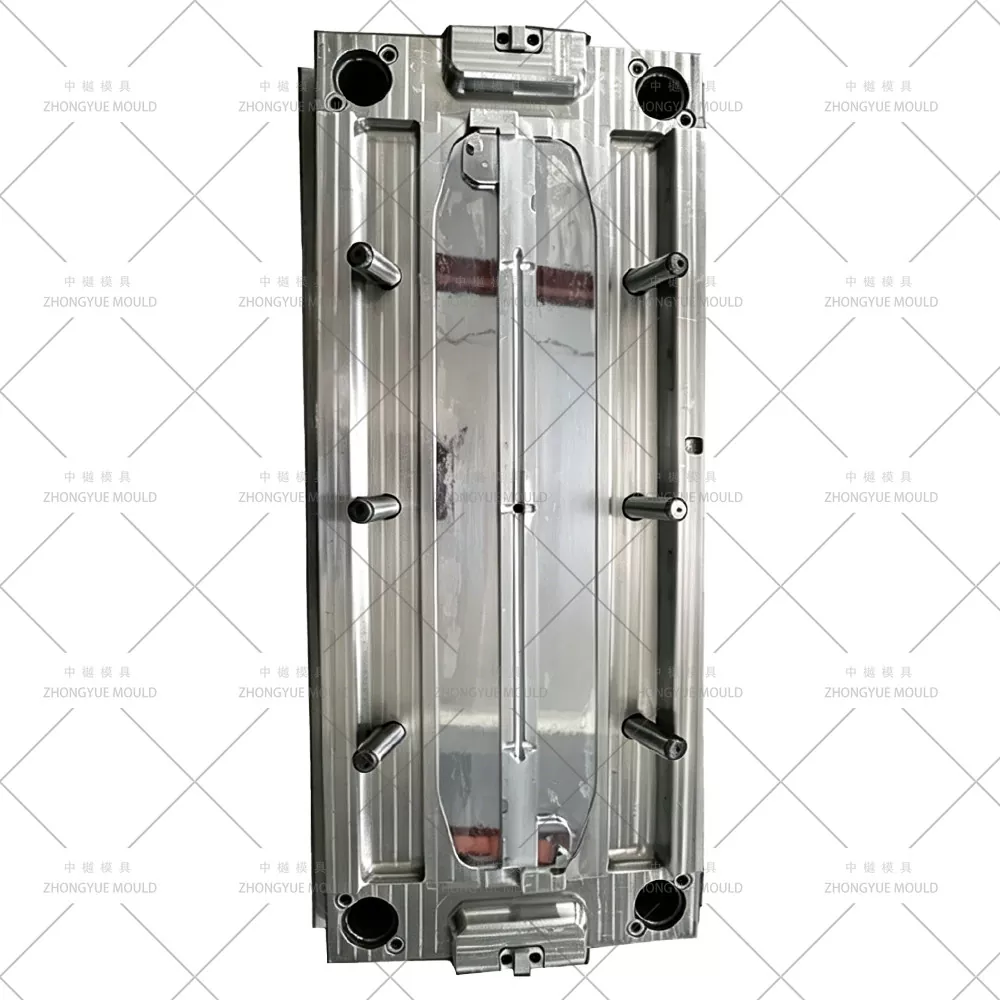

Vaste vorminzetstukken: 8 groepen koelkanalen (~15 mm vanaf de spouwmuur).

Bewegende vorminzetstukken: 6 groepen circuits (circulerende leidingen + keerschotwaterputten).

Sliders: speciale circulerende waterleidingen voor grote sliders.

Resultaat: Snelle en uniforme koeling, waarbij de matrijstemperatuur tussen 80 en 90 °C wordt gehouden om krimp en interne spanning te voorkomen.

Vormwerkproces

Injectie: Plastic smelt (ABS) komt binnen via de sequentiële hete spuitmonden (G1–G5) in een getimede volgorde.

Openen en kerntrekken: De mal gaat open en schuine geleidepennen drijven schuifregelaars aan voor lateraal kerntrekken.

Uitwerpen: De duwplaat activeert ronde duwstangen en duwblokken om de afgewerkte handgrepen uit te werpen (afstand: 60 mm).

Reset: Alle componenten keren terug naar hun oorspronkelijke posities, klaar voor de volgende cyclus.
