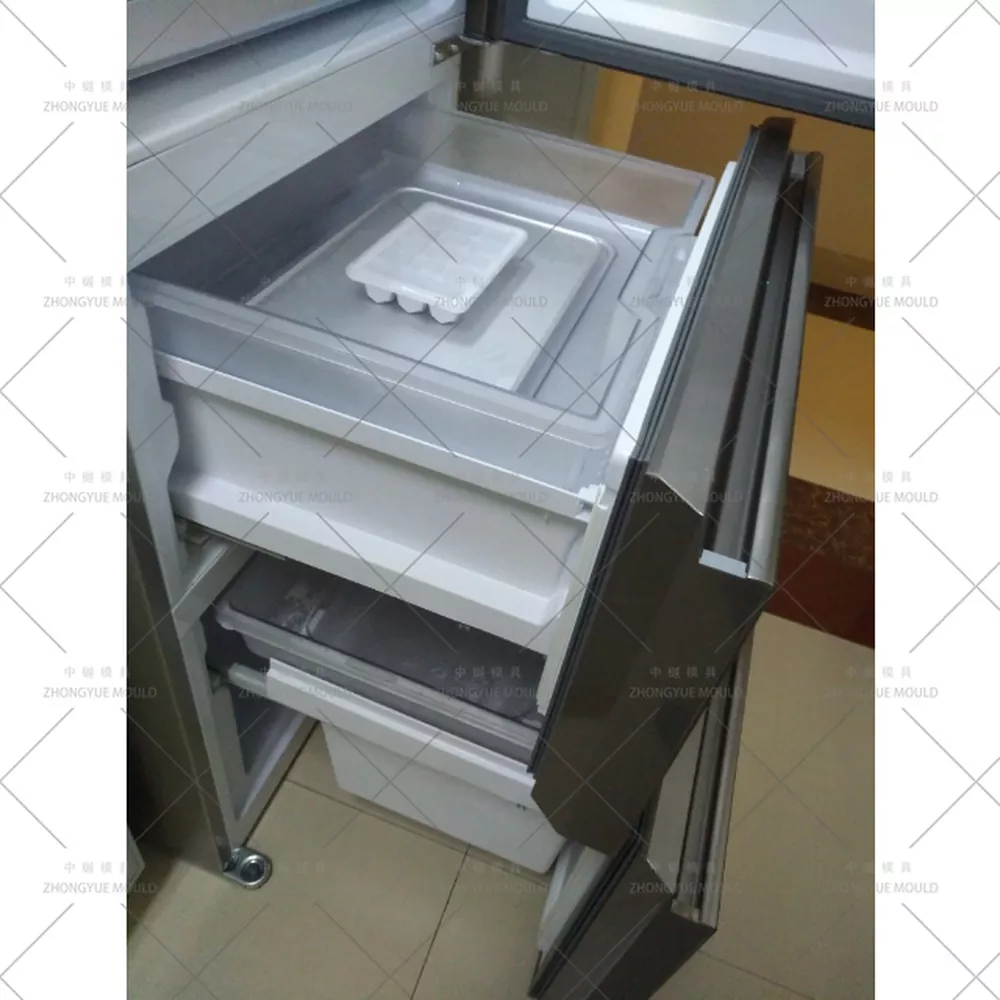

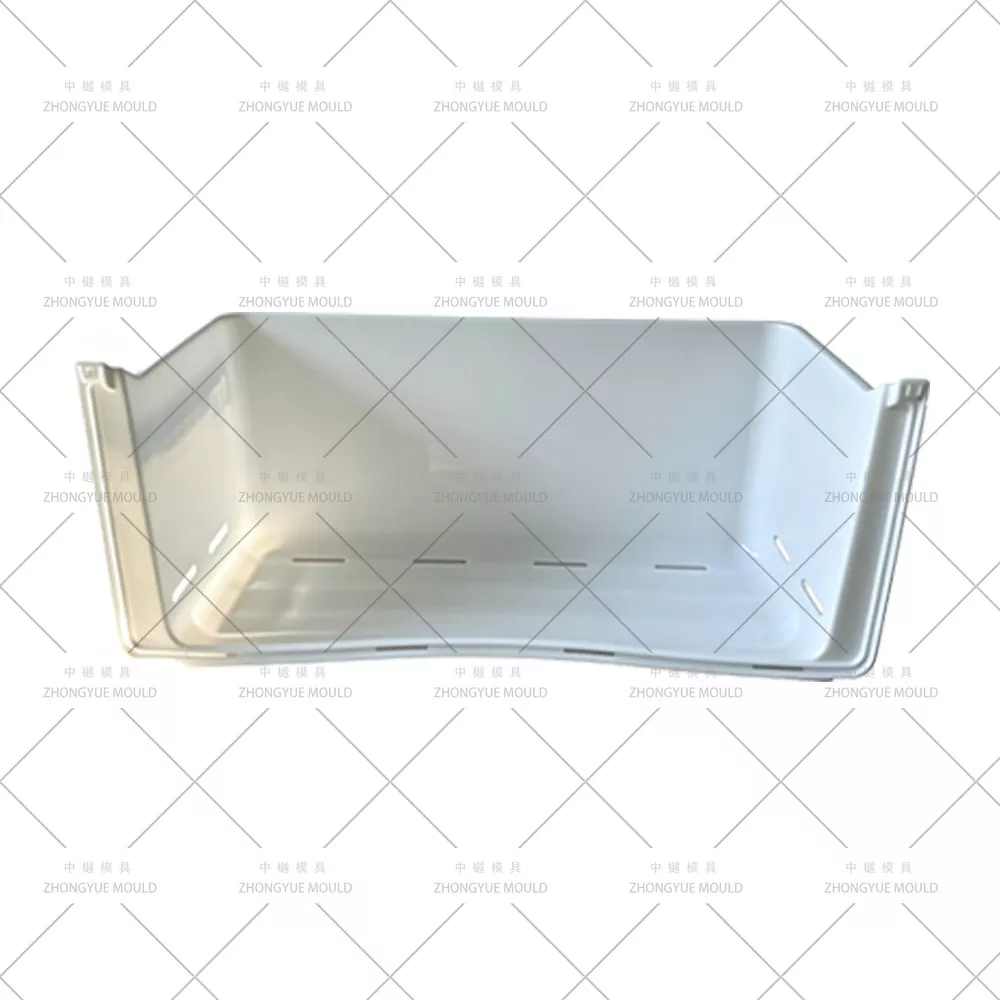

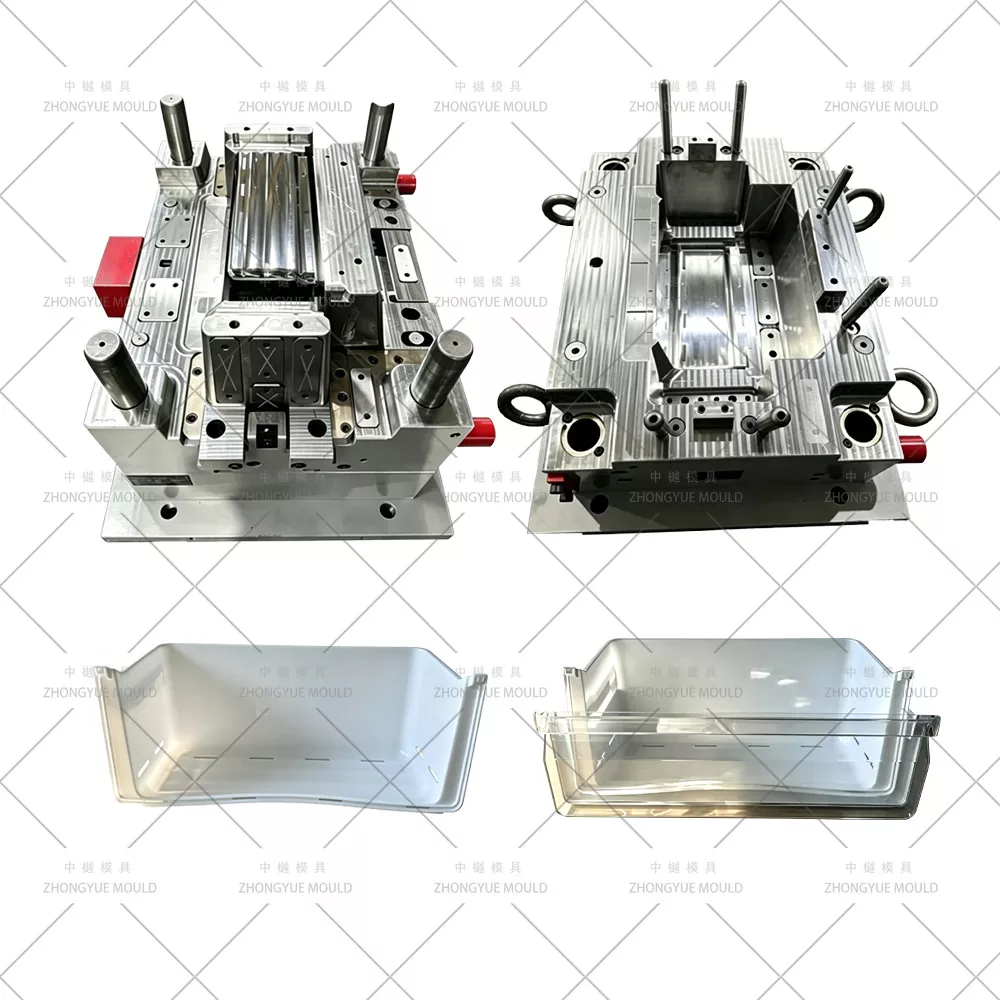

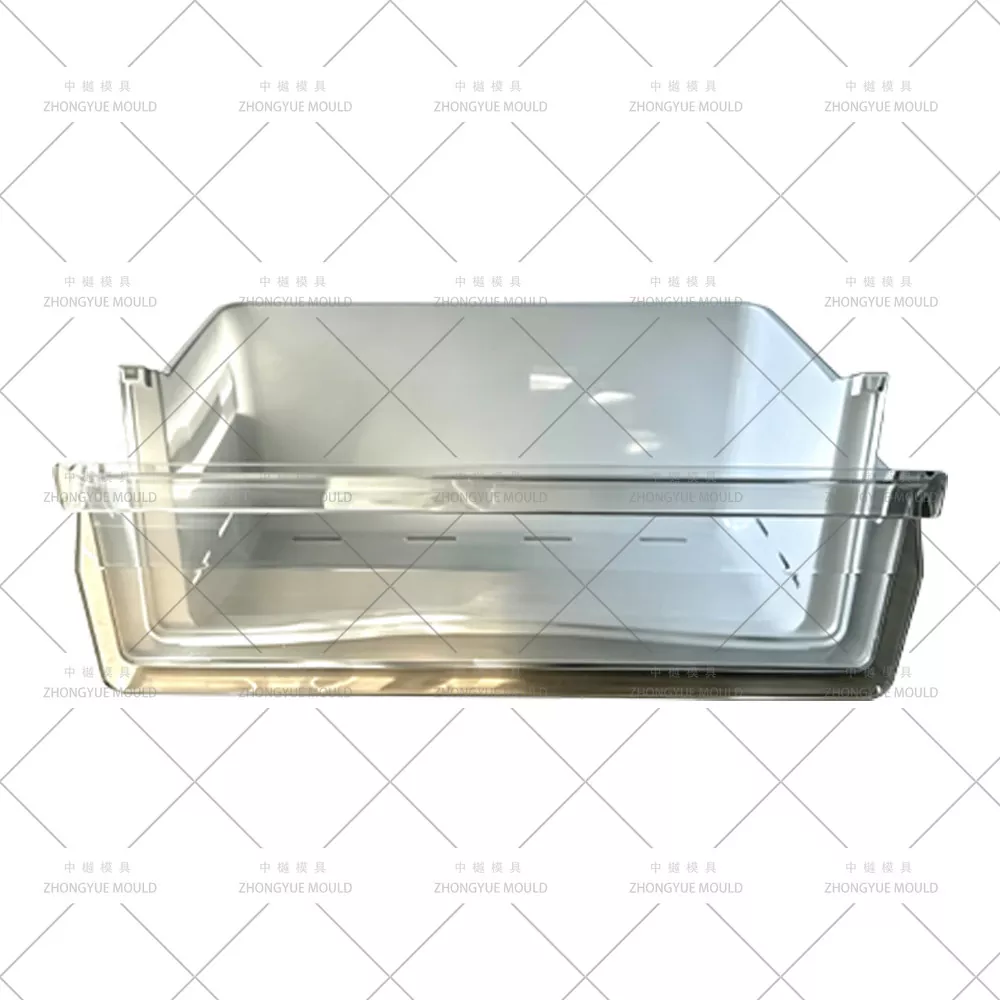

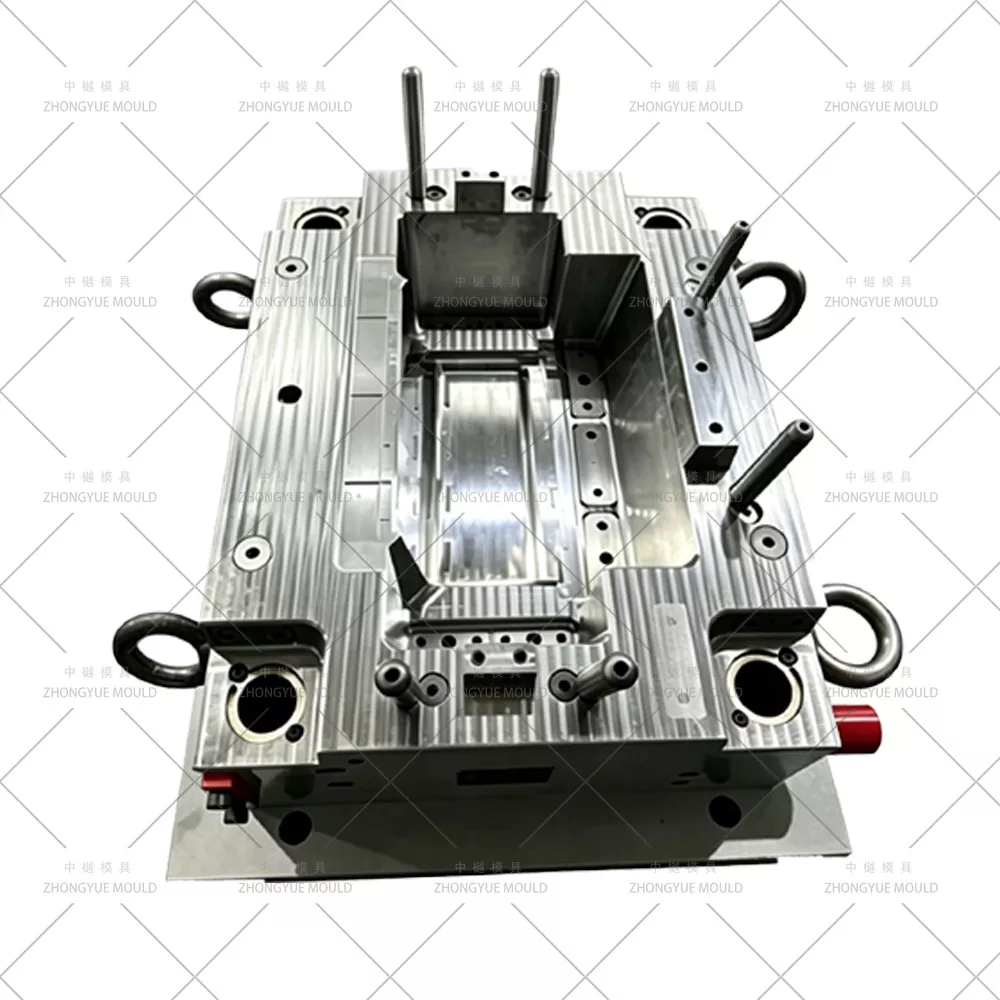

Het vervaardigen van een moderne kunststof koelkastkastvorm is veel complexer dan het vormen van een eenvoudige plastic doos. Deze componenten vereisen absolute precisie, esthetische perfectie en structurele integriteit. Bij Zhongyue Mould zijn we gespecialiseerd in het ontwerpen van spuitgietmatrijzen voor koelkasten die door complexe geometrieën navigeren - van gebogen oppervlakken en multidirectionele gespen tot smalle rokken - waardoor een onberispelijke productie en eenvoudig gieten worden gegarandeerd zonder delicate transparante PS-materialen te beschadigen.
|
Vorm naam |
Kunststof koelkastkast mal |
|
|
Vorm Meteriaal |
P20,2738,718H, NAK80,2316, S136, H13, ENZ. |
|
|
Vormbasis |
Zelfgemaakt, LKM, DME, ASSAB |
|
|

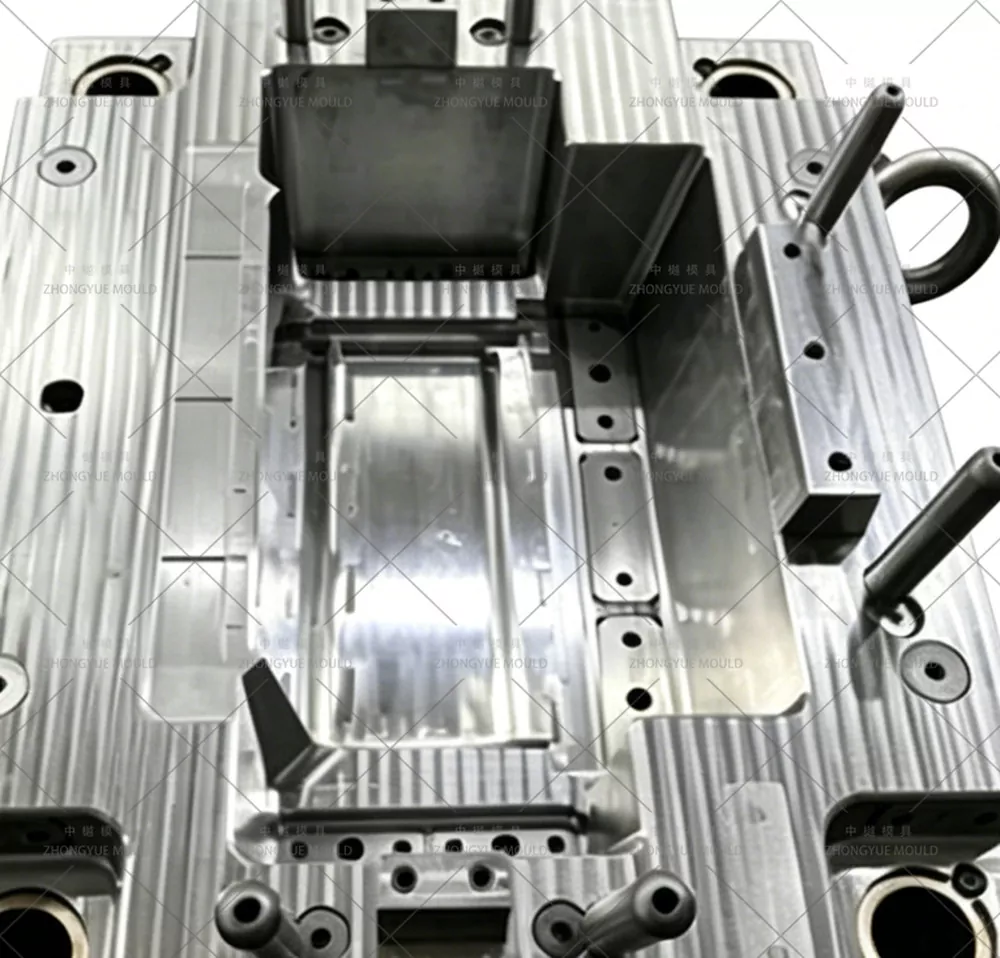

Holte |
Enkel/meerdere |
|
|
Loper |
Koude loper en warme loper |
|
|
Merk Hot Runner |
Meester, HUSKY, YUDO, enz. |
|
|
Degsin-software |
UG: Aoto CAD enzovoort |
|
|
Schimmel leven |
50-100 miljoen Shots/ 5-6 jaar, Zelfs in 10 jaar bij goed onderhoud |
|
|
T1-tijd |
45-60 dagen |
|
|
Kunststof materiaal |
PC-ABS |
|
|
Poorttype |
Nauwkeurige poort, randpoort, subpoort, filmpoort, kleppoort, open poort, enz. |
|
|
Oppervlaktebehandeling van schimmels |
EDM, textuur, hoogglans polijsten |
|
|
Kwaliteitssysteem |
ISO9001 |
|
|
HS-code |
8480719090 |
|
|
Oorsprong |
Huangyan Zhejiang, China |
|
|
Pakket |
Houten kist |
|
|
Vormmateriaal |
Hardheid |
Schimmel leven |
|
P20 |
HRC 28-33 |
>300.000 opnamen |
|
718 |
HRC 33-36 |
>500.000 opnamen |
|
H13 |
HRC >43 |
>800.000 opnamen |
|
2344 |
HRC >48 |
>800.000 opnamen |
|
S136 |
HRC 48-52 |
>1.000.000 opnamen |
Laat uw volgende koelkastvormproject opfleuren!
Koelkastkasten zijn voorzien van ingewikkelde onderdeelstructuren die aanzienlijke uitdagingen op het gebied van ontvormen met zich meebrengen. Ons engineeringteam overwint deze door middel van innovatieve mechanische ontwerpen:
|
Functie / Systeem |
Zhongyue technisch voordeel en ontwerplogica |
|
Hybride ontvormen |
Uitdaging: Meerdere ondersnijdingen aan de voorkant, zijkanten en binnenmuren. Oplossing: Een gesynchroniseerd systeem dat vaste Mold-sliders, zijsliders en een schuin duwmechanisme combineert, zorgt voor een schadevrij uitwerpen van complexe PS-onderdelen. |
|
Schuifregelaar voorzijde |

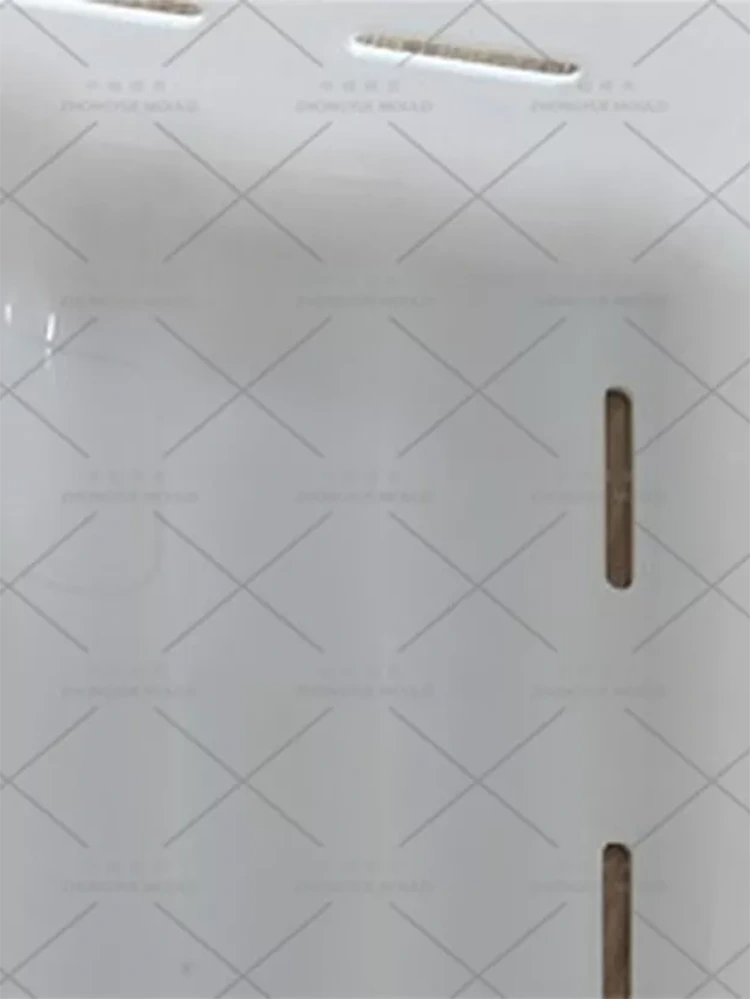

Ontwerp: Integrale structuur voor maximale sterkte. Esthetiek: De schuifgroef is strategisch verborgen op de stoel om zichtbare getuigenlijnen op het buitenoppervlak volledig te elimineren. |
|
Zijschuifmechanisme |
Ontwerp: schuine geleidekolom + gespleten schuifregelaar. Voordeel: Vergemakkelijkt eenvoudiger CNC-bewerkingen en vereenvoudigt toekomstig onderhoud zonder de structurele integriteit in gevaar te brengen. |
|
Schuin duwmechanisme |

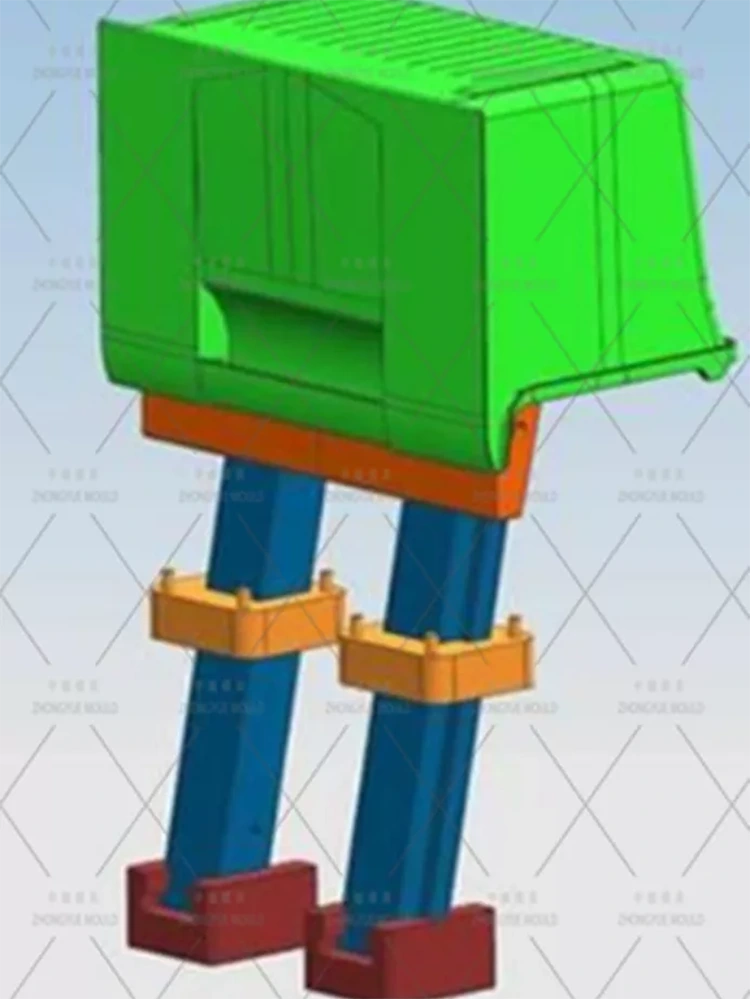

Ontwerp: T-slotsysteem op maat gemaakt voor gespen aan de binnenkant van het handvat. Prestaties: Uitgerust met dubbele duwstangen voor perfect uitgebalanceerde bewegingen; schuine sleuven komen precies overeen met de trekhoek van de gesp. |
|
Geavanceerd uitwerpsysteem |
Uitvoering: Driedelige U-vormige duwplaat met ingelegde structuur. Functie: Voorkomt mechanisch vastlopen, terwijl platte duwstangen een gesynchroniseerde beweging garanderen voor een uniforme uitwerping van onderdelen. |
|
Vacuümbreekapparaat |
Systeem: dubbele blaaseenheden geïntegreerd in zowel de bewegende als de vaste mallen. Werking: Activeert opeenvolgend bij het openen van de mal om door vacuüm veroorzaakte scheuren of vervorming van onderdelen te voorkomen. |
|
Hot Runner-systeem |
Component: Mould-Master naaldventielmondstuk. Poortontwerp: Verzonken poortlocatie, strategisch geplaatst om lassporen te verbergen, waardoor een onberispelijk zichtbaar oppervlak wordt gegarandeerd. |
|
Conformele koeling |
Kanalen: Onafhankelijke circuits voor de vaste mal; zigzag interne kanalen voor schuine duwblokken. Voordeel: Garandeert een uniforme warmteafvoer, voorkomt kruisverhitting en minimaliseert de cyclustijden. |
Om een langere levensduur van de matrijs (meer dan 500.000 shots) en nauwkeurigheid op micronniveau te garanderen, worden de materiaalselectie en bewerkingsprotocollen strikt gecontroleerd:
Hoogwaardige staalsamenstelling:
Vaste vormplaat: 2711 voorgehard staal voor stabiliteit.
Moving Mold-inzetstuk: 2311 staal voor uitstekende polijstbaarheid.

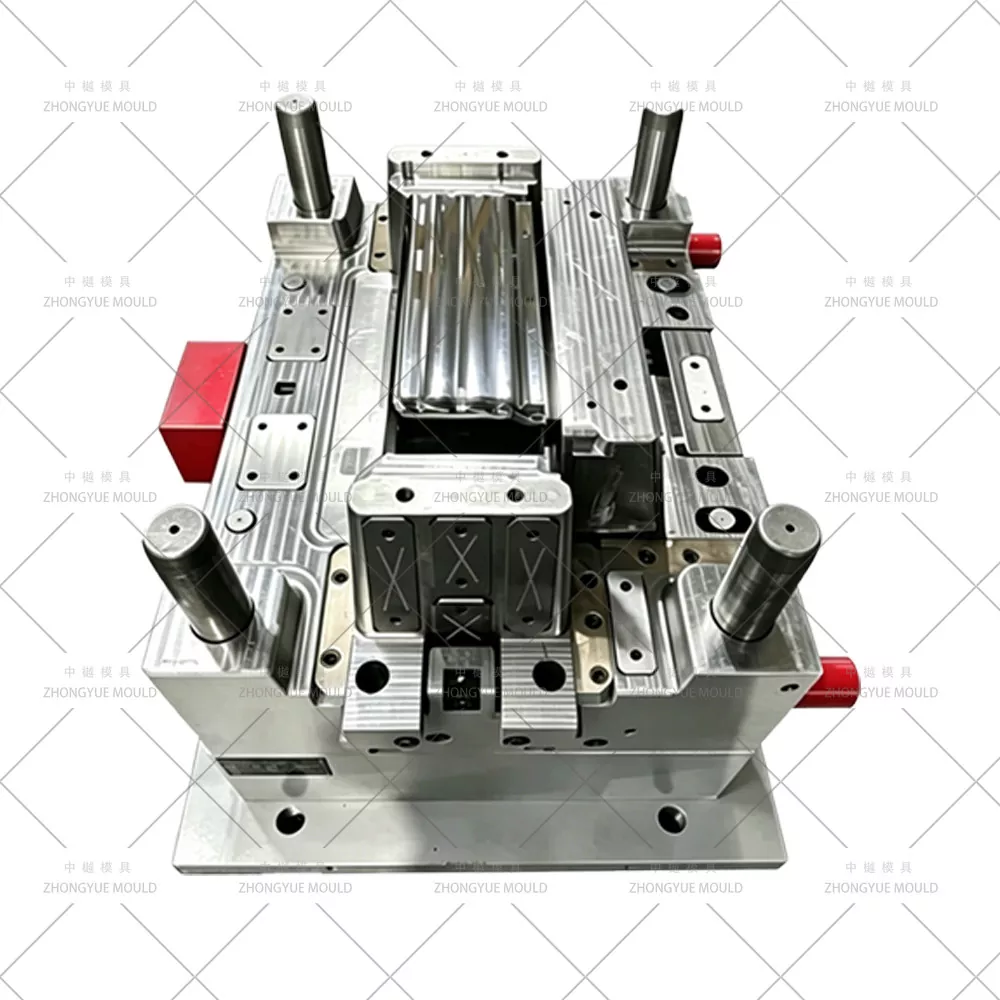

Kerncomponenten (glijders/schuine duwbewegingen): 2711 staal behandeld met nitreren (0,15 mm diep, bereikt 50-52 HRC) voor superieure slijtvastheid.
Vormbasis: robuust medium koolstofstaal 1050.
Uitlijning en montage: De integrale vaste plaat en inzetstructuur maken gebruik van conische putten en nokken van 10° voor perfecte zelfuitlijning tijdens het klemmen.
Precisiebewerkingsprotocol:

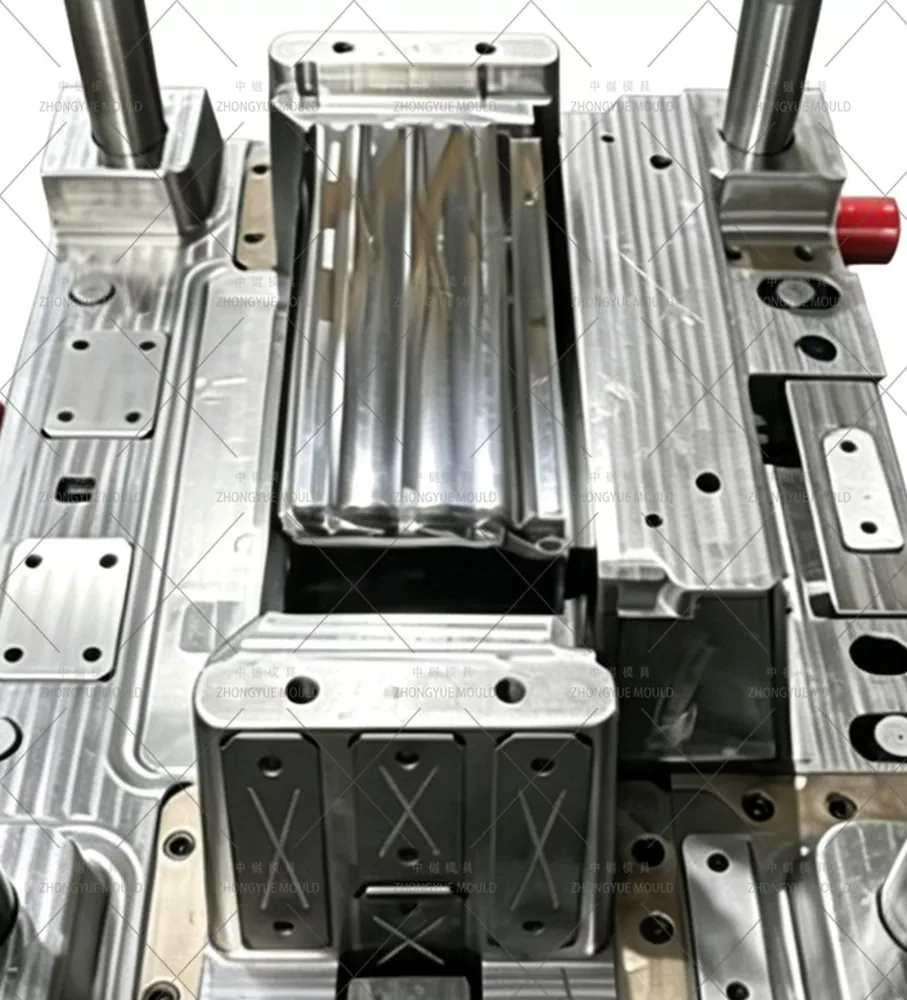

Eerste montageafwerking: Kritieke bewegende delen (kernen, schuifregelaars) worden droog gemonteerd voordat de definitieve CNC-afwerking plaatsvindt. Deze proactieve aanpak elimineert stapverschillen en zorgt voor een naadloze onderdeelintegratie.
EDM-textuur: Duwplaten ondergaan gelijktijdig elektro-etsen om bijpassende oppervlaktetexturen te garanderen en zichtbare scheidingslijnen op het eindproduct te voorkomen.
Draadsnijden: Uitgevoerd met behulp van door NC geleverde referenties om uitlijningsnauwkeurigheid op micronniveau te bereiken.
Onze geoptimaliseerde matrijs met twee platen werkt naadloos om uw productie-efficiëntie te maximaliseren:
Injectie en koeling: Het Mould-Master hotrunner-systeem injecteert gesmolten plastic in de holte. Tegelijkertijd stollen onze onafhankelijke conforme koelkanalen het PS-materiaal snel en uniform.
Vormopening: De bewegende vorm trekt zich terug. Vaste matrijsschuifregelaars, zijschuifregelaars en schuine mechanismen initiëren het gesynchroniseerde ontvormproces.
Uitwerpen: De uitwerper van de injectiemachine grijpt in op het driedelige U-vormige duwplaatsysteem, waardoor de volledig gevormde koelkastkast veilig uit de holte wordt getild.
Reset: Alle systemen trekken zich terug en keren terug naar hun oorspronkelijke posities, perfect uitgelijnd en klaar voor de volgende snelle productiecyclus.
Gedreven door de filosofie:
Zhongyue Mold is een toonaangevend bedrijf in de kunststofinjectie-airconditioner-afdekmatrijzenindustrie. Ons zeer ervaren team van ingenieurs en ontwerpers heeft vele tientallen jaren gecombineerde ervaring in het ontwerpen en produceren van kunststof airconditionerhoezen. Wij bieden een uitgebreide service, gespecialiseerd in de productie van hoogwaardige en uiterst nauwkeurige airconditioner-afdekvormen. Ook hebben we talloze klanten geholpen bij het op maat maken van verschillende soorten kunststof airconditioner-afdekgietlijnen.
Ook bij het beheer van uw productieproces kunnen wij u uitgebreid begeleiden. De inkoopafdeling koopt hoogwaardige grondstoffen in, terwijl de technische afdeling de juiste kunststofformule selecteert. In overeenstemming met de parameters van de levensduurvereisten van de plastic airconditioner Cover en marktpositionering, zullen we de meest geschikte plastic airconditioner Cover-parameters, structuur, enz. selecteren. Onze uitgebreide productiecapaciteit stelt ons in staat om plastic airconditionercovers snel te leveren, tegen concurrerende prijzen en met gegarandeerde kwaliteit.
