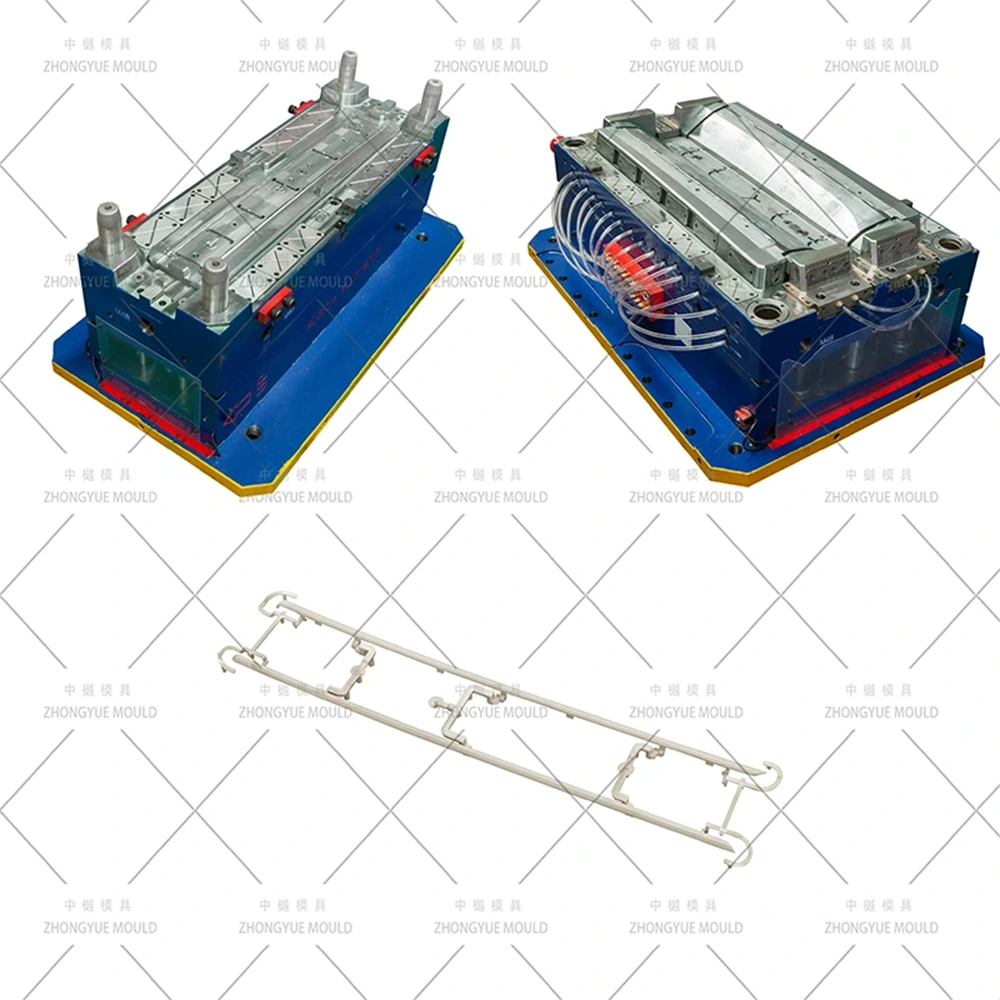

Interieur- en exterieurbekleding van auto's, zoals sierlijsten voor A/B/C-stijlen, lijstwerk voor raamomlijstingen, sierlijsten voor deurriemen en dorpellijsten, bepalen niet alleen de visuele kwaliteit van het voertuig, maar hebben ook rechtstreeks invloed op de afdichting van de carrosserie en de nauwkeurigheid van de montage. Omdat deze onderdelen doorgaans lang en dunwandig zijn en aan de achterkant zijn voorzien van complexe clip-nokken met klikbevestiging of montagelipjes, is conventioneel spuitgieten zeer gevoelig voor kromtrekken, buigen en zichtbare zinksporen. Daarom wordt gebruik gemaakt van een hoge precisieMold voor auto-versieringenis de fundamentele basis voor het garanderen van maatvastheid en het verkorten van de productiecyclustijden.
Hieronder vindt u de belangrijkste technische specificaties van de auto-siermatrijzen vervaardigd doorTaizhou Zhongyue Mold Co., Ltd., georganiseerd voor snelle inkoopreferentie:
| Parameter/artikel | Specificaties & Opties |
| Vorm naam | Auto-sierstrip / garneer spuitgietmatrijs (vorm voor auto-sierlijsten) |
| Holte staal | 718H (HRC 33–38) of 2738HH voor textuur; S136 (HRC 48–52) voor spiegelchroom |
| Kernstaal | 718H, P20 of H13 (genitreerd) |
| Glijbanen en lifters | H13 genitreerd of SKD61 gereedschapsstaal |
| Vormbasis standaard | LKM, DME, HASCO of zelfontworpen standaard (gewicht: 0,8T – 3,5T) |
| Holle configuratie | 1×1 (enkele holte), 1+1 (symmetrisch links/rechts paar), 2+2 of 4 holtes |
| Runner-systeem | Evenwichtige Cold Runner (Y-tak) of Hot Runner (YUDO/Synventive open drop) |
| Poorttype | Verborgen onderzeese (latente) poort, ventilatorpoort of directe Hot Drop-poort op de achterkant |
| Uitwerpsysteem | Uitwerppennen + kleine schuine lifters + mini-hydraulische schuifmechanismen |
| Oppervlakteafwerking | Cavity VDI 27–36 mat leernerf / MT-structuur; S136 SPI A1/A2 spiegelglans |
| Polymeren vormen | PP-T20 (talk gevuld), ABS, PC+ABS, TPO (zwarte buitenkant), ABS van plaatkwaliteit |
| Ontwerpsoftware | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Tolerantie profiel | Algemeen: ±0,05 mm; Clipafstand: ±0,1 mm; Buigen: ≤0,3–0,5 mm per lengte van 500 mm |
| Productiedoorlooptijd | 30-50 dagen (van goedkeuring van 3D-matrijsontwerp tot T1-proefmonsters) |
Om de natuurlijke geometrische kwetsbaarheden van lange, dunne auto-onderdelen aan te pakken, moeten specifieke structurele ontwerpmaatregelen worden geïmplementeerd:
• Symmetrische indelingen met meerdere holtes: De meeste auto-bekledingen zijn symmetrische linker- en rechteronderdelen (bijvoorbeeld de A-stijlen aan bestuurders- en passagierszijde). Het gebruik van een 1+1 caviteitsindeling in combinatie met een gebalanceerde koude Y-tak of hot drop runner zorgt voor identieke vultijden en uniforme injectiedrukken over beide caviteiten.
• Verborgen onderzeeërpoort:Om een onberispelijk zichtbaar uiterlijk (A-oppervlak) vrij van poortresten te garanderen, wordt in de mal gebruik gemaakt van onderzeese of latente poorten. Deze zijn ontworpen op de binnenflens of structurele ribben aan de achterkant en zijn ontworpen om automatisch af te schuiven bij het scheiden van de mal.
• Geavanceerde hef- en schuifmechanismen:Sierdelen bevatten tientallen structurele klikbevestigingsnokken aan de achterkant. De mal is voorzien van schuine mini-heffers en hydraulische sledes vervaardigd uit genitreerd H13-staal om deze complexe ondersnijdingen soepel te verwijderen zonder sleepsporen of vervorming van het onderdeel te veroorzaken.
• Nauwkeurige krimpcompensatie:Materialen zoals polypropyleen met 20% talk (PP-T20) vertonen directionele krimpvariaties (~0,8–1,3% in de stroomrichting en ~1,0–1,5% in de dwarsrichting). De afmetingen van de vormholte worden tijdens het ontwerp niet-uniform geschaald om langdurige buiging in de lengterichting te voorkomen.
• Gezoneerde koelcircuits:Ongebalanceerde koeling veroorzaakt ernstige kromtrekkingen in slanke delen. De mal bevat diepe, onafhankelijke koelkanalen (∅6–10 mm) langs de lengte van de holte, aangevuld met inzetstukken van Berylliumkoper (BeCu) nabij dikke montagenokken om de warmteafvoer te versnellen.
Auto-uitvoeringenvereisen gespecialiseerde kunststofharsen en bijpassende oppervlaktebehandelingen van vormstaal, afhankelijk van hun locatie en esthetische functie:
• Mat getextureerde componenten aan de binnenkant:Onderdelen zoals A/B/C-stijlversieringen en dorpeldrempelplaten vereisen een lage glans en krasbestendigheid. Deze zijn doorgaans gegoten uit PP-T20 of ABS. Er is gekozen voor voorgehard 718H- of 2738HH-staal zodat de vormholte optimaal reageert op chemisch zuuretsen of lasertextuur, waardoor een VDI 27–36 leernerf wordt bereikt. De trekhoeken moeten royaal worden geopend (minimaal 1,5° per VDI-klasse) om schuren tijdens het uitwerpen te voorkomen.
• Exterieur hoogglans- en chroomdelen:Onderdelen zoals raamomlijstingen of accenten op de radiatorgrille maken gebruik van TPO, PC+ABS of ABS van plaatkwaliteit. Hiervoor zijn doorgeharde S136 roestvrijstalen holtes nodig die handmatig zijn gepolijst tot een SPI A1/A2 spiegelafwerking. Elke microscopisch kleine holte in het staal wordt na het galvaniseren vergroot, waardoor hoogwaardige staalzuiverheid en gespecialiseerd polijsten in de cleanroom verplicht zijn.
Voordat een gereedschapsstaalblok wordt gesneden, worden digitale validatiebeoordelingen uitgevoerd om ontwerpfouten en technische wijzigingen in een laat stadium te minimaliseren:
DFM-recensie (Design for Manufacturability).
Deze fase evalueert de consistentie van de wanddikte (optimaal binnen 2,0–3,0 mm voor automatisch trimmen), de toegankelijkheid van de diepgang, de plaatsing van de scheidingslijn en de speling van de lifterslag om mogelijke zinksporen of korte schoten vroegtijdig te onderscheppen.
Moldflow-simulatieanalyse
1. Simuleert de voortplanting van smeltfronten om de beste poortlocaties te bepalen, waarbij luchtvangers en laslijnen naar verborgen achterflenzen worden geduwd.
2. Berekent de klemkrachtvereisten om het flitsen van de scheidingslijn bij lange injecties onder hoge druk te elimineren.
3. Voert volumetrische krimp- en doorbuigingsanalyses uit om buigneigingen te voorspellen, waardoor ontwerpers tegenvervormingsaanpassingen rechtstreeks op de matrijsgeometrie kunnen toepassen.
Onze productie omvat het volledige technische assortiment van reguliere auto-interieur- en exterieurafwerkingsprofielen:
| Componenttype | Gemeenschappelijke substraten | Primaire vormontwerpfocus |
| A/B/C-stijlgarnering | PP-T20, ABS | 1+1 L/R cavity layout; uniforme VDI matte leertextuur; complexe clip boss-lifters; hidden sub-gating. |
| Raamomlijsting | Buitenkant TPO, chroom ABS | S136 cavity blocks; ultra-precieze scheidingslijncontrole om flitsen te voorkomen; slijtvast staal voor TPO-formuleringen. |
| Scuff/schopplaat | PP+EPDM, ABS | Slijtvaste textuurgravure; uitgebalanceerde koeling voor dik-naar-dunne ribovergangen; Configuraties met 1+1 of 2 holtes. |
| Grille met heldere accenten | ABS van plaatkwaliteit | SPI A1 spiegelpolijstholte; aarzelingsvrije hardlooppaden; minimal witness lines; single-cavity setups. |
| Dakrail/voorruitafwerking | TPO, PP+EPDM-T20 | Slanke dunne stripstabilisatie; meerdere koelzones om boeg te voorkomen; nauwkeurige uitlijning voor een perfecte afstemming van de lichaamsopeningen. |
Opgericht in 2015,Taizhou Zhongyue Mold Co., Ltd.is een hightech Chinese fabrikant en leverancier van spuitgietmatrijzen, gevestigd in Huangyan, Taizhou, provincie Zhejiang, algemeen erkend als de 'Mauld Town of China'. Onze moderne productiefaciliteit heeft een oppervlakte van ruim 10.000 vierkante meter.
Gedreven door onze kernfilosofie: "Kwaliteit maakt de toekomst, focus creëert professional", biedt Zhongyue uitgebreide end-to-end-oplossingen, waaronder het ontwerp en de productie van plastic matrijzen, ondersteuning bij productontwikkeling en massaproductie van spuitgieten. We beschikken over een zeer stabiele technische afdeling waar meer dan 70% van onze kerntechnici meer dan 10 jaar directe ervaring in de sector hebben. Het bedrijf is ISO 9001-gecertificeerd voor kwaliteitsmanagement en beheert snelle CNC-bewerkingscentra, precisie-EDM-machines en coördinatenmeetmachines (CMM) om te voldoen aan de strikte exportgereedschapsnormen van internationale Tier-1-leveranciers van auto-onderdelen en OEM's.
Zhongyue Mold past op iedereen een strikt mijlpaalbeheer toeMold voor auto-versieringenproject:
1. Projectaftrap en DFM-beoordeling (dag 1–3): technische beoordeling van onderdeelgegevens, bepaling van scheidingslijnen, poortpositionering en dia-indelingen, gevolgd door de levering van een uitgebreid DFM-rapport.
2. Moldflow- en 3D-structuurontwerp (dagen 4–12): het uitvoeren van spuitgietsimulaties om vulpatronen te optimaliseren. Het genereren van volledige 3D-assemblagemodellen (UG NX / CATIA) voor goedkeuring door de eindklant.
3. Bewerking van precisiegereedschappen (dagen 13–35): Uitvoering van hogesnelheids CNC-voorbewerken en afwerken, diepgatboren met een pistool voor koelwaterleidingen, EDM voor fijne clipuitsparingen en uiteindelijk gespecialiseerde VDI-textuur of S136 handmatig spiegelpolijsten.
4. T1-matrijsproef en dimensionale validatie (dagen 36–42): Het uitvoeren van de eerste matrijsproef op onze interne spuitgietpersen. Het vastleggen van live bemonsteringsvideo's, het genereren van een compleet CMM-dimensionaal rapport en het verzenden van gratis T1-kunststofmonsters naar de klant via een koeriersdienst.
5. Afstemming van matrijzen en exportverpakkingen (dagen 43–50): Kleine aanpassingen doorvoeren op basis van monsterverificatie. Het aanbrengen van roestwerende coatings, het verpakken van de mal in een begassingvrije houten exportkrat en het verzenden ervan samen met technische schema's en een op maat gemaakt pakket met reserveonderdelen van 5%.
Vraag 1: Kan uw fabriek zowel linkse (L) als rechtse (R) symmetrische sierdelen in één enkele mal bouwen?
EEN: Ja. De meeste symmetrische stijlversieringen, dorpellijsten en raamrandafwerkingen zijn ontworpen in een 1+1 spouwconfiguratie (of 2+2 voor kleine strips). Dit garandeert identieke cyclustijden, materiaaleigenschappen en kleurconsistentie tussen beide onderdelen, terwijl de productie-output per opname wordt verdubbeld.
Vraag 2: Hoe voorkom je dat lange, slanke kunststof sierstrips na het uitwerpen kromtrekken of buigen?
A: We gaan buiging tegen door uitgebreide Moldflow-warp-analyses uit te voeren tijdens de ontwerpfase. We passen niet-uniforme krimpschaling toe op basis van de specifieke harskwaliteit (bijv. PP-T20) en integreren meerdere onafhankelijke, gezoneerde koelcircuits (baffles en bubblers) om de thermische contractie over de kern en de holte gelijk te maken.
Vraag 3: Welk gereedschapsstaal raadt u aan voor hoogglanzende, verchroomde sierdelen aan de buitenkant?
A: Wij adviseren ten zeerste doorgehard roestvrij staal S136 (hittebehandeld tot HRC 48–52). S136 biedt de materiaaldichtheid en corrosieweerstand die nodig zijn om een vlekkeloze SPI A1/A2-spiegelglans te bereiken, waardoor de gegoten onderdelen na het galvaniseren vrij blijven van putjes of oppervlakterimpelingen.
Vraag 4: Welk niveau van transparantie biedt u kopers tijdens de gereedschapsfabricagefase?
A: We onderhouden duidelijke trackingcommunicatie. Projectingenieurs leveren gedetailleerde wekelijkse voortgangsrapporten, ondersteund door foto's en video's met hoge resolutie van de actieve bewerkingsstappen. Voor T1/T2-matrijsproeven ondersteunen we live videostreaminglinks, zodat uw team het test- en uitwerpproces in realtime kan observeren.
Vraag 5: Wat is uw standaard garantie- en componentondersteuningspakket voor exportmatrijzen?
A: We bieden een uitgebreide garantie van 1 jaar naast gecertificeerde standtijdgaranties (bijvoorbeeld minimaal 500.000 schoten voor 718H-staal). Bovendien verzenden we elke matrijs gratis met een extra pakket met 5% kritische reserveonderdelen (inclusief uitwerppennen, hefveren en interne afdichtingen) om productiestilstand te voorkomen.
• Gespecialiseerde auto-competentie:Jarenlange bewezen ervaring met het ontwikkelen van grote bumpers, instrumentenpaneelconstructies, stijlbekleding en opvallende heldere strips.
• Geïntegreerde interne productie:Alle fasen – van het genereren van DFM en Moldflow-simulaties tot CNC-bewerking, polijsten en trail-molding – worden onder één dak uitgevoerd om de kosten en doorlooptijden onder controle te houden.
• Gecertificeerde integriteit van de toeleveringsketen:We kopen traceerbare, gecertificeerde gereedschapsstaalsoorten (zoals origineel LKM, ASSAB of Groeditz) en hotrunner-configuraties (YUDO, Synventive), ondersteund door materiaalcertificeringen.
• Exportconforme logistieke ondersteuning:Wij leveren volledig conforme begassingvrije houten kisten, Engelse technische schema's, gedetailleerde handleidingen voor matrijzen en traceerbare logboeken van de warmtebehandeling.
Een technisch ontwerp met hoge precisieMold voor auto-versieringencombineert onberispelijke cosmetische esthetiek met langdurige mechanische betrouwbaarheid tijdens productie in grote volumes.Taizhou Zhongyue Mold Co., Ltd.combineert geavanceerde technische systemen, gespecialiseerde Huangyan-gereedschapsinfrastructuur en strikte kwaliteitsverificatieprotocollen om uw assemblagelijnen te beschermen tegen veelvoorkomende vormfouten zoals flits-, kromtrekking- en zinksporen.
Klaar om uw volgende autogietprogramma te optimaliseren? Alsjeblieftneem contact met ons opvandaag nog door uw 3D-modellen van trimcomponenten en beoogde jaarlijkse volumes in te dienen. Onze engineeringdesk levert binnen 24 tot 48 werkuren een uitgebreide DFM-beoordeling en een formele, concurrerende commerciële offerte. Laten we samen uw productieprecisie naar een hoger niveau tillen.
-
