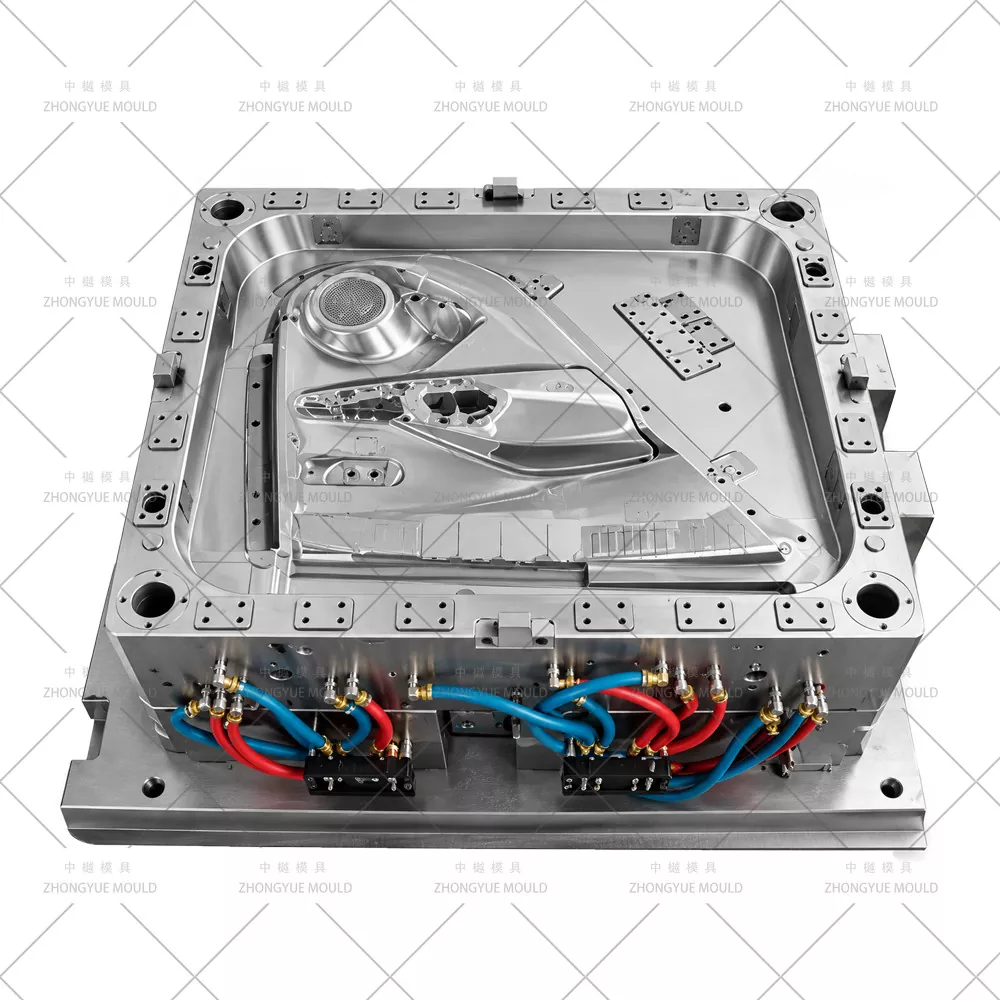

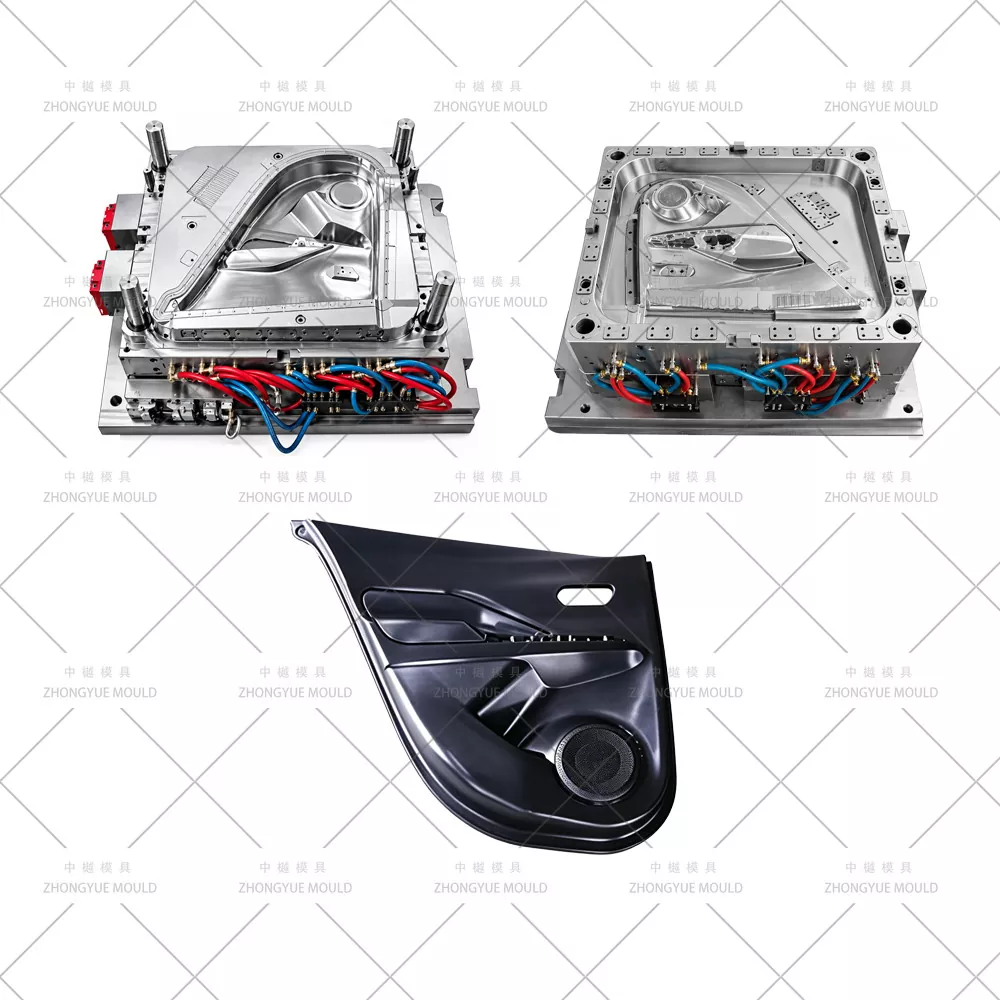

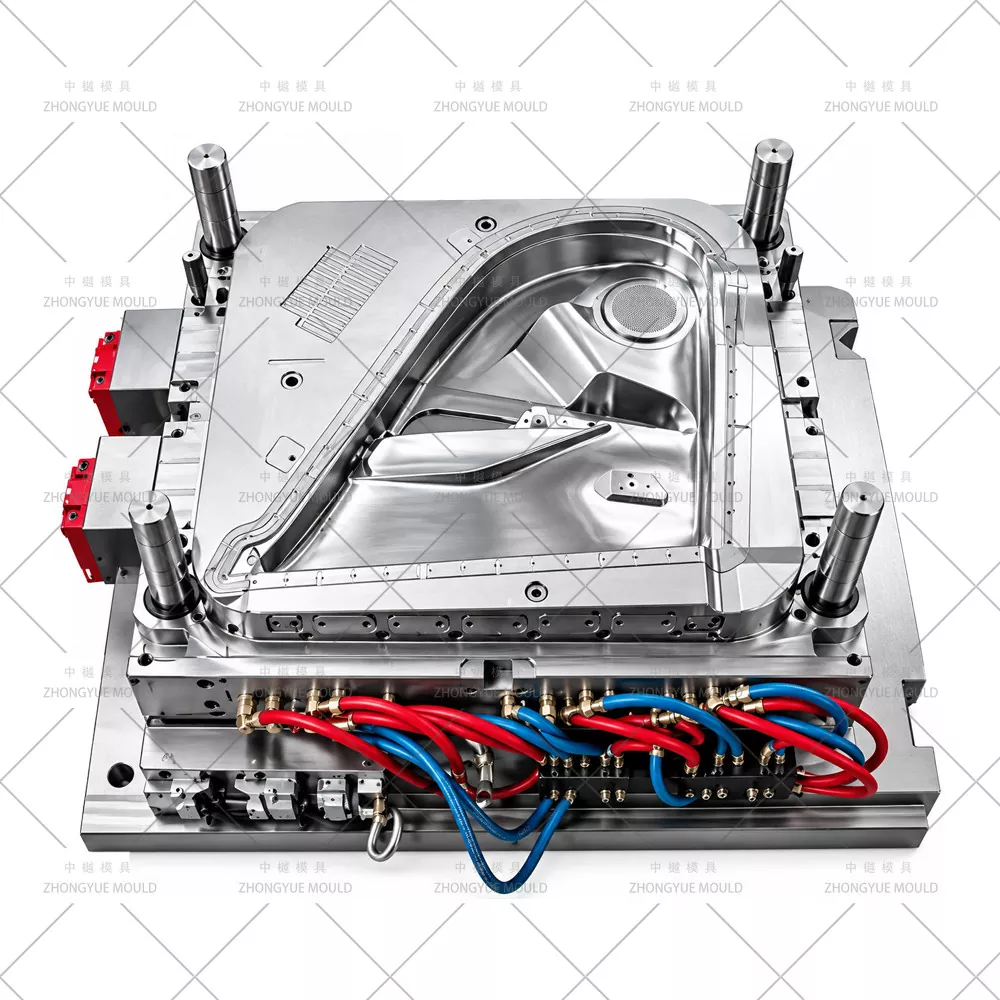

Auto-deurpaneelvorm

Automobieldeurpaneelvorm - Fabrikant van aangepaste autodeurbekleding / binnendeurbordinjectievorm

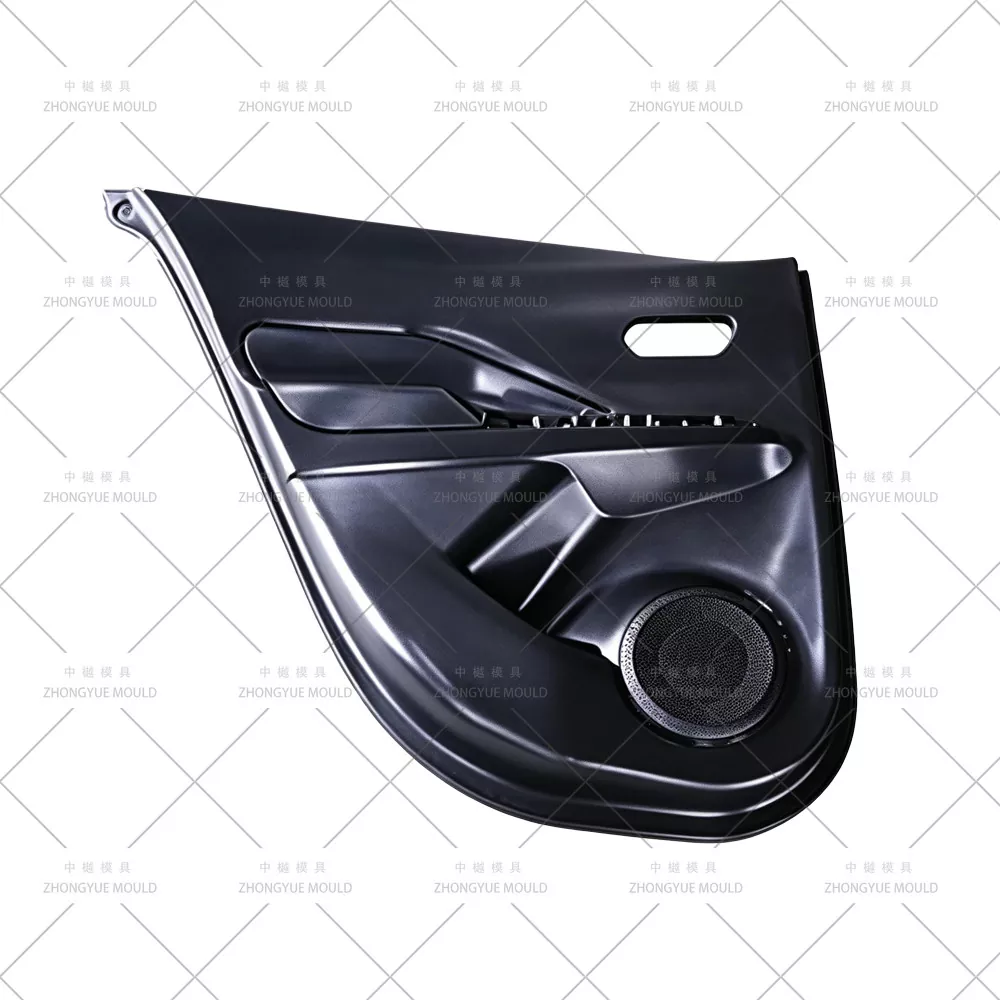

ZHONGYUE MOLD is een professionele Chinese fabrikant van spuitgietmatrijzen die spuitgietmatrijzen voor autodeurpanelen / kunststof autoportierbekledingspanelen (binnendeurbordvormen) levert aan wereldwijde Tier-1-leveranciers van auto-onderdelen en OEM's. Het deurpaneel is voorzien van een armsteun, een kaartenvak (opbergvak), een luidsprekerring, montage van de schakelaarrand en meerdere klikbevestigingsklemmen – de meeste zijn gegoten in PP+EPDM-Talc (PP-T20/T30) met het zichtbare A-oppervlak VDI-korrelig (mat leertextuur), en optionele pianozwarte of chroomlook decoratieve inzetstukken (ABS/PC+ABS) afzonderlijk gegoten of als een two-shot/overmold. Onze matrijzen voor deurpanelen zijn voorzien van sequentiële kleppoort (SVG) hotrunner-systemen (6–10 druppels) om laslijnen op het korrelige oppervlak te elimineren, meerdere hydraulische lifters/hoekige uitwerpblokken voor ondersnijdingen in de kaartzak, uitwerpen met stikstofveer en gezoneerde koeling voor kromtrekkingscontrole op panelen met een overspanning van 700–1100 mm.

Van de bekledingspanelen van de voorportieren (L/R), de sierpanelen van de achterportieren tot afzonderlijke inzetstukken voor de armleuningen/kaartenzakken: wij bieden een volledige DFM-beoordeling en Moldflow-simulatie voordat het staal wordt gesneden.

Specificaties:

Laat uw volgende Automotive Door Panel Mould-project opfleuren!

Typische deurpaneel-/bekledingsonderdelen die wij bewerken

Belangrijkste hoogtepunten van matrijstechniek voor deurpaneelmallen

Sequentiële kleppoort (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master — 6–10 druppels met gefaseerd openen/sluiten om laslijnen naar de verborgen achterflens/binnenrib te duwen, waardoor het korrelige uiterlijk van het A-oppervlak behouden blijft.

Meerdere hydraulische lifters en schuine uitwerpblokken— 4–8+ lifters voor binnenondersnijding van kaartzak en uitsparing in armleuning; stikstofveren op grote lifters om vermoeidheid te voorkomen; mini-hydraulische cilinders voor schakeluitsparingen indien nodig.

Krimpcompensatie voor PP-Talk & ABS/PC+ABS— PP-T20-krimp ~0,8–1,3%(MD)/1,0–1,5%(TD); ABS ~0,4–0,7%; Moldflow-geverifieerde afmetingen van de holtes, vooral op brede panelen, om kromtrekken en openingen naar de deurschelp/A-stijl te beheersen.

Matte korrel + optionele pianozwarte/chroom inzetzone— Cavity VDI 27–36 leer/matte korrel (Mold-Tech / YS) direct geëtst op 718H/2738HH; S136 (HRC 48–52) spiegelglans inzetstuk voor hoogglanzende sierstrip - duidelijk gescheiden scheidingslijn.

Gezoneerde diepe koeling voor warpcontrole— Baffle Ø8–12 mm + bubbler + BeCu-inzetstukken nabij dikke clipnokken en armleuningbevestiging; 4–6 geïsoleerde watercircuits (ΔT ≤ 3–4℃) over zones links/midden/rechts.

1+1 spiegelspouwoptie (L+R voor symmetrische deurpanelen)— Evenwichtige hotrunner of Y-vertakte coldrunner; voor asymmetrisch vormgegeven panelen, meestal met enkele holte (L & R vermeld als matched pair).

Verborgen onderzeese poort aan de achterkant / binnenrib— Poortoverblijfsel volledig verborgen voor A-oppervlak; cold runner zeldzaam behalve proto – hot drop heeft de voorkeur.

Ons productie- en validatieproces van matrijzen

Projectaftrap en DFM-beoordeling— Analyseer de wanddikte (typisch 2,5–3,5 mm), trekhoek per korrel (≥1,5° voor VDI 30+), interferentie van de lifterslag voor kaartenzak en armsteun, haalbaarheid van poort en uitwerpen; verbeteringen voorstellen voor het vermijden van zink-/laslijnen op het A-oppervlak.

Vormstroomsimulatie (Moldflow)— Vulpatroon, positie van de laslijn (naar achteren/flens geduwd), klemkracht, koeluniformiteit en voorspelde kromtrekkingsgrootte voor brede PP-Talc-panelen.

Goedkeuring van 3D-matrijsontwerp— Volledige montage met koelindeling (gezoneerde circuits), SVG hot runner-balancering, 4–8+ lifter/slide-detail met interferentie-animatie, textuur en spiegelglanszonedefinitie.

Precisiebewerking— Grootformaat hogesnelheids-CNC voorbewerken/afwerken, diepgatboren voor koeling, Sodick/Charmilles EDM voor fijne liftersleuven en textuurgraveren; S136 spiegelglans & VDI-korrelets.

T1 proef en correctie— Draaien op eigen machine; proefvideo + CMM-maatrapport + voorbeeldonderdeel ter goedkeuring aanleveren; controleer kaartzakpasvorm en clip-engagement.

Definitieve verpakking en verzending— Begassingvrije, robuuste koffer, gebruikshandleiding van de matrijs, lijst met reserveonderdelen (liftveren, uitwerppennen, afdichtingen), warmtebehandeling en staalcertificaten.

Waarom kiezen voor ZHONGYUE MOLD voor uw autodeurpaneelvorm?

Ervaring met schimmels in auto-interieurs— Deurpaneel-, spatbord-, deurpaneel-, middenconsole- en deurpaneelmallen intern gebouwd met grootformaat 5-assige CNC en diepgatboor

Intern DFM- en Moldflow-rapport— Identificeer de risico's op vullen/warp/zinken en optimaliseer vóór het snijden van staal; controleer de opening/aansluiting op de deurschelp en -stijl

SVG Hot Runner- en multi-lifter-expertise— YUDO/SYNVENTIVE/Mold-Master-integratie; stikstof-veerheffers; schuin uitwerpblokontwerp

Strenge QC en transparante vooruitgang- Wekelijkse bewerkingsfoto's, CMM-inspectie, T1-monstergoedkeuring vóór verzending

Ervaring exporteren— Matrijzen verzonden naar Europa, Noord-Amerika, Zuid-Amerika, Zuidoost-Azië

1 jaar garantie op matrijzen + levering van reserveonderdelen (liftveren, afdichtingen, pennen)

Veelgestelde vragen

Vraag: Maken jullie deurpaneelmallen voor zowel de voor- als de achterdeur, en kunnen links en rechts 1+1 spiegelholtes zijn?

EEN: Ja. We ontwerpen L/R-mallen met één holte (gebruikelijk voor asymmetrisch vormgegeven panelen) en 1+1 spiegelholtemallen voor symmetrische ontwerpen om de output per opname te verdubbelen. Voor- en achterkant worden afzonderlijk vermeld, omdat ze qua grootte en functionaliteit verschillen.

Vraag: Welk hotrunnersysteem raadt u aan voor deurpaneelmallen?

A: Hotrunner met sequentiële kleppoort (SVG) met 6–10 druppels (YUDO/SYNVENTIVE/Mold-Master) wordt sterk aanbevolen — hiermee kunt u het vullen in fases uitvoeren om laslijnen naar niet-zichtbare gebieden te duwen, cruciaal voor de kwaliteit van het korrelige A-oppervlak.

Vraag: Kun je in één mal een matte korrel EN pianozwarte hoogglans bereiken?

EEN: Ja. We gebruiken een S136 spiegelglans inzetstuk (SPI A1/A2) voor hoogglans decoratieve zones en 718H/2738HH getextureerde caviteit (VDI 27–36) voor mat hoofdpaneel, met duidelijk gedefinieerde scheidingen tussen de zones.

Vraag: Wat heb je nodig voor een offerte?

A: 3D-onderdeelmodel (STP/IGS/X_T), doelmateriaal (PP-T20/T30 / ABS enz.), jaarlijks volume / cavitatievoorkeur (1×1 of 1+1), de plaatgegevens van uw injectiemachine, oppervlaktetextuur en eventuele hoogglanszonespecificaties.

Vraag een offerte aan voor uw autodeurpaneelmal

Stuur uw deurpaneel 3D-model (STEP/IGS/X_T) en projectvereisten. ZHONGYUE MOLD levert binnen 24-48 werkuren een gratis DFM-rapport + samenvatting van de matrijsstroom + formele offerte.
