Kunststof PP DN1000 mangatverlengingsmal

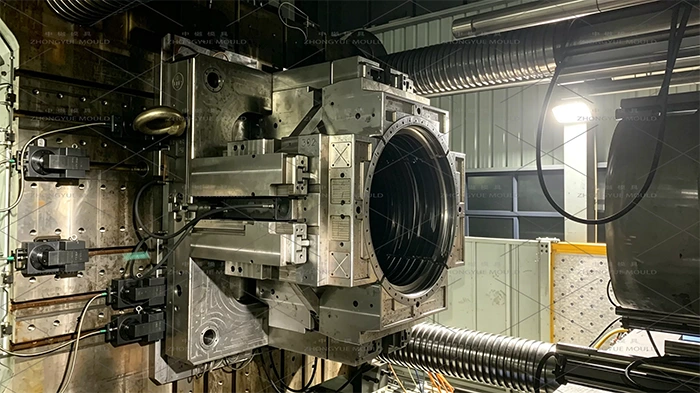

Kunststof PP DN1000 mangatverlengvorm - Inspectiekamer L = 1000 mm spuitgietmatrijs door ZHONGYUE MOLD

In moderne gemeentelijke afvoersystemen vervangen kunststof inspectiekamers traditionele bakstenen en betonnen mangaten door lichtgewicht, corrosiebestendige en eenvoudig te installeren modulaire componenten. Een complete kamer bestaat uit:

Basis (onderkant/bankbasis) – met inlaat-/uitlaataansluitingen

Verlengingsas(sen)/stijgringen – pas de kamerdiepte aan op grondniveau

Kegel / reductiegedeelte

Afdekframe en rooster

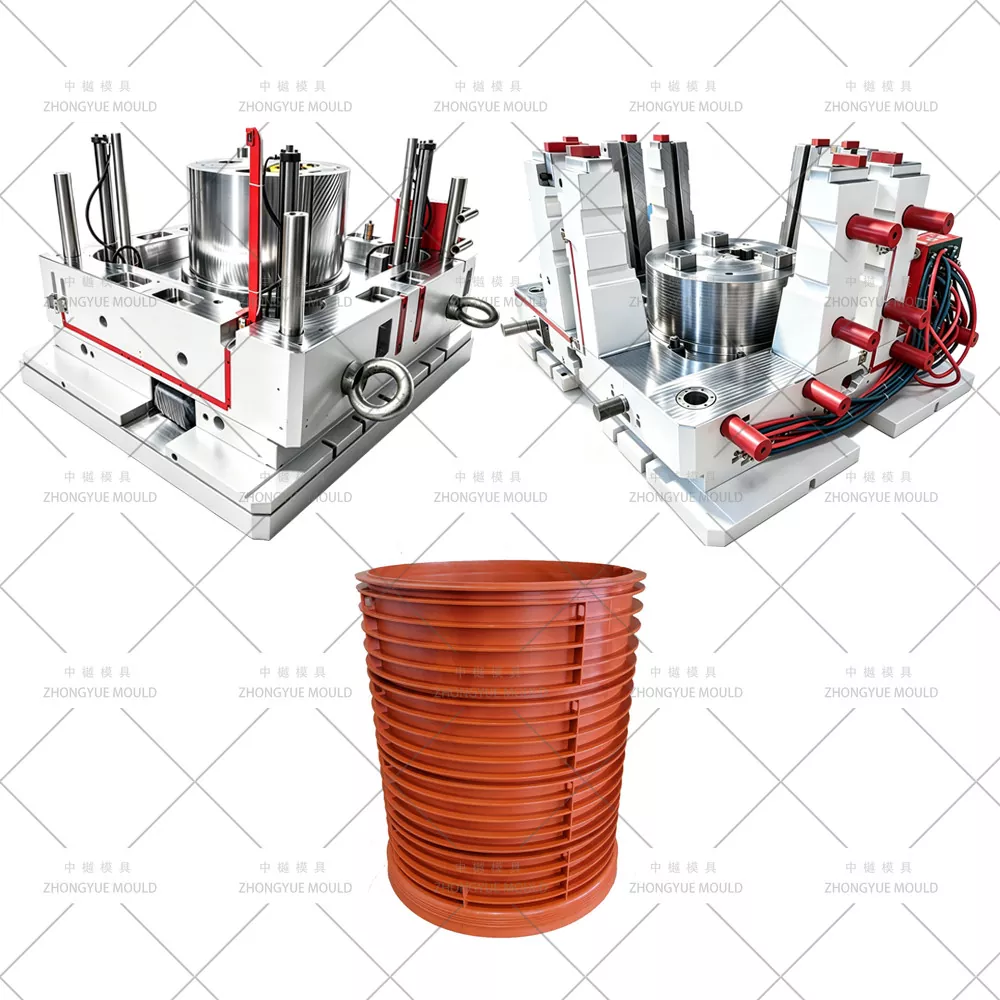

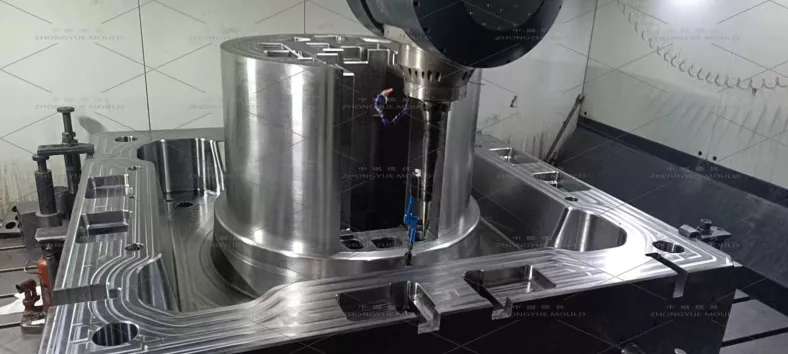

De kunststof PP DN1000 mangatverlengmal (L=1000 mm) is het precisie-injectiegereedschap dat een cilindrische stijgbuis met gladde wand of verticaal geribde stijgbuis produceert met een interne Ø1000 mm, bijpassende mof-/tapverbindingen met EPDM-rubberen afdichtingsgroeven aan de boven- en onderkant. Bij ZHONGYUE MOLD (Huangyan, Taizhou, China) zijn we gespecialiseerd in malsystemen voor mangatkamers - inclusief basis, as (hoogte 250/500/750/1000 mm), kegel en afdekframe - ontworpen voor PP-materiaal (krimp 1,6-1,8%), koeling in diepe holtes en ontvormen met gespleten holtes (console).

Specificaties van de kunststof mangatvorm:

Typische technische specificaties – DN1000 schachtverlengstuk voor mangat (L=1000 mm)

Laat uw volgende Plastic Manhole Mold-project opfleuren!

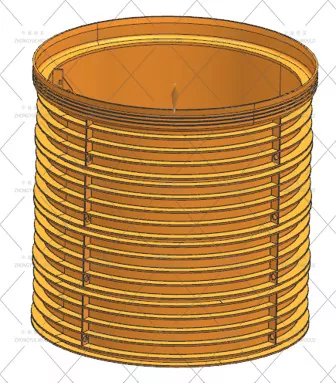

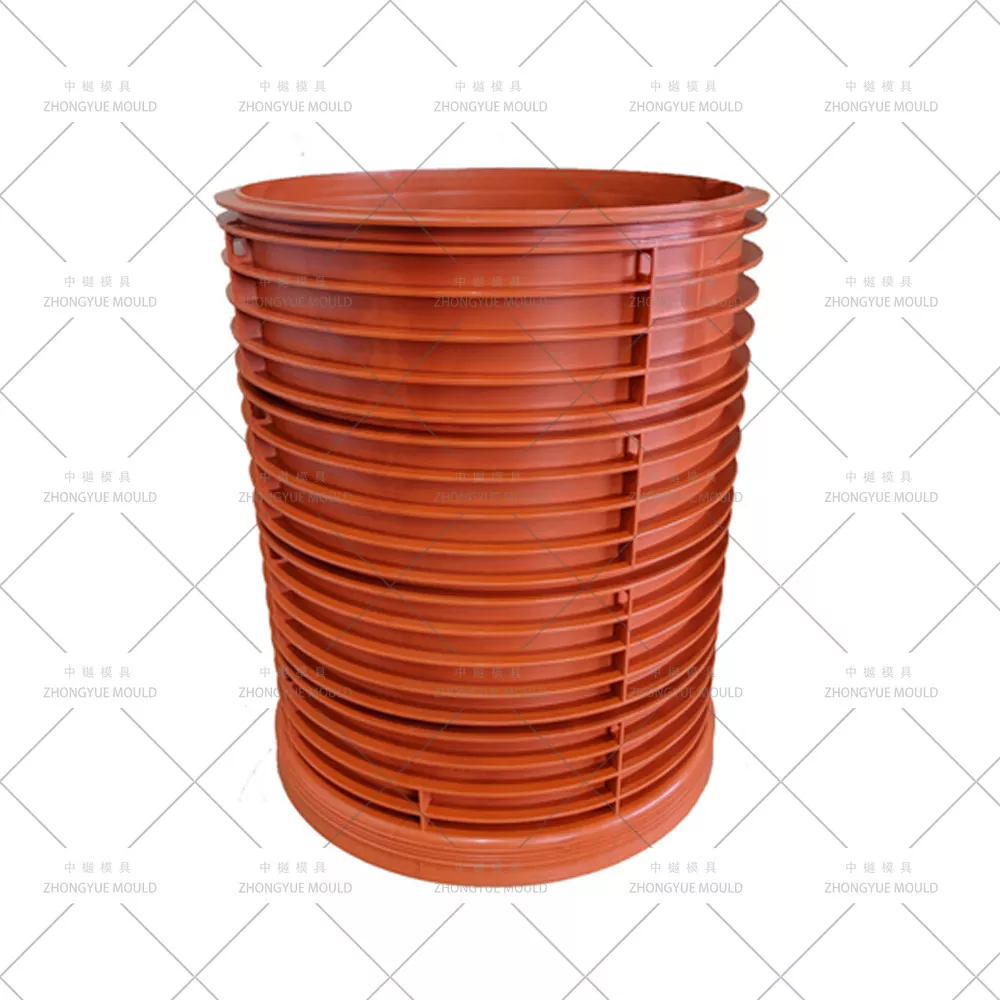

Wat is een PP DN1000 mangatverlengingsas (L=1000 mm)?

Ribontwerp: Optionele externe verticale verstevigingsribben voor extra knikweerstand bij diepe ingraving.

Normen: Conform EN 13598-2 / DIN 19534 / GB/T 19472 (afhankelijk van de markt).

Hoe ZHONGYUE een hoogwaardige mangatschachtvorm ontwikkelt

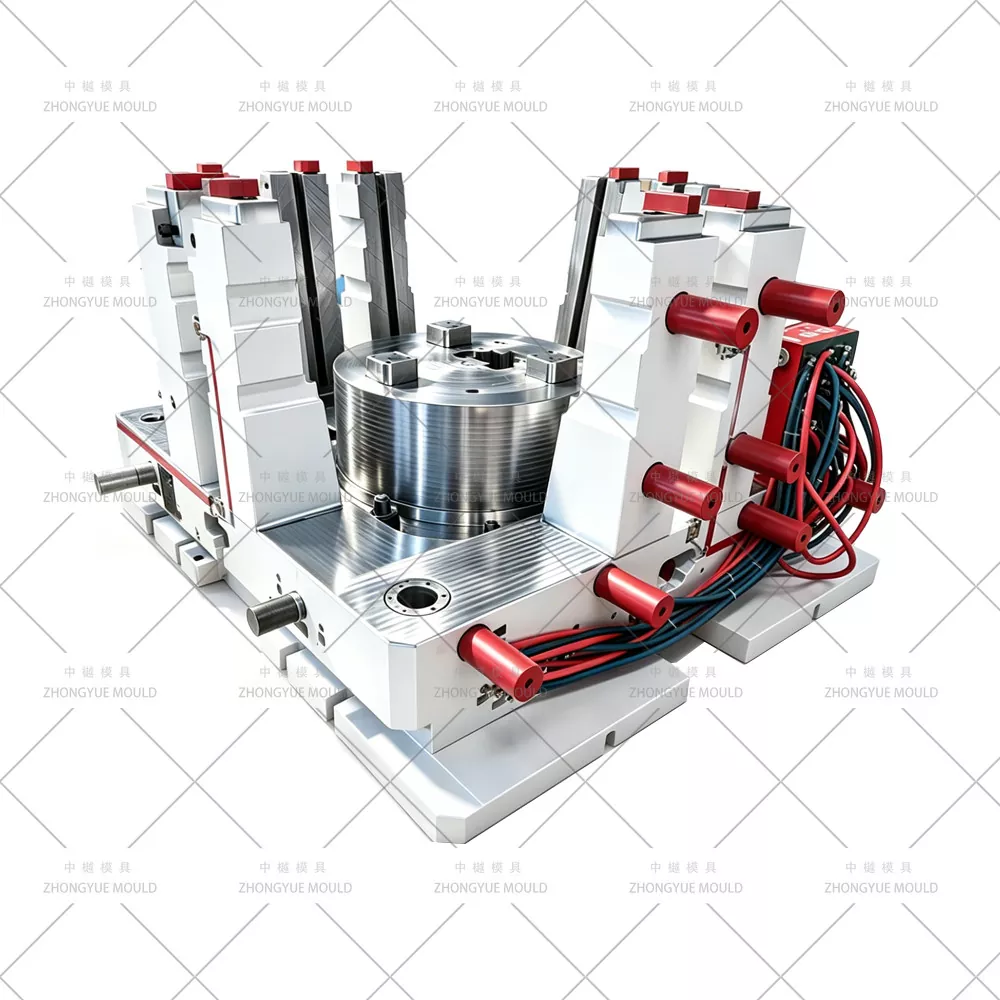

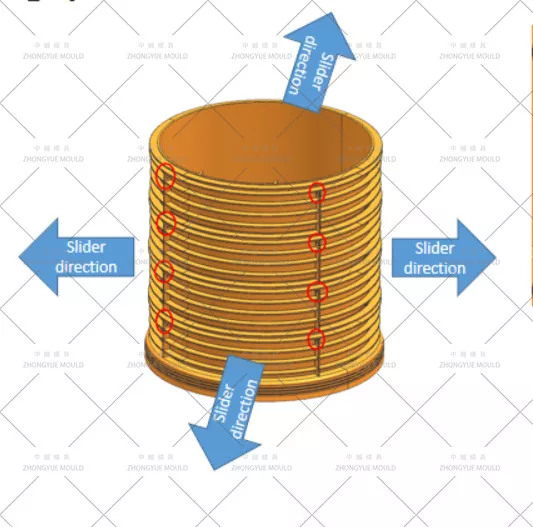

① Gespleten holte (vorm met console/twee helften) voor veilig ontvormen

Een dunwandig vat met een diameter van Ø1000 mm x L1000 mm kan niet van een massieve kern worden gestript zonder overmatige trek → vereist een ontwerp met een gespleten holte (哈夫模 / gespleten mal):

De holte wordt opgesplitst in 2 of 3 segmenten (helften/bloemblaadjes) die worden bediend door hydraulische cilinders of schuine pinnen voor zijdelingse opening.

Kern (binnendoorn) is stationair of intrekbaar; product dat vrijkomt bij het openen van de gespleten holte.

Nauwkeurig bewerkte scheidingslijn met minimale flits; pasvlakken geslepen en gemonteerd.

Trekhoek op de binnenkern doorgaans 1°–1,5° (iets meer op de buitenste gespleten holte) voor een soepele lossing.

② Diepe koeling – scheiding van binnenkern en buitenschaal

Koeling domineert de cyclustijd (typisch 90–150 sec voor assen van L = 1000 mm):

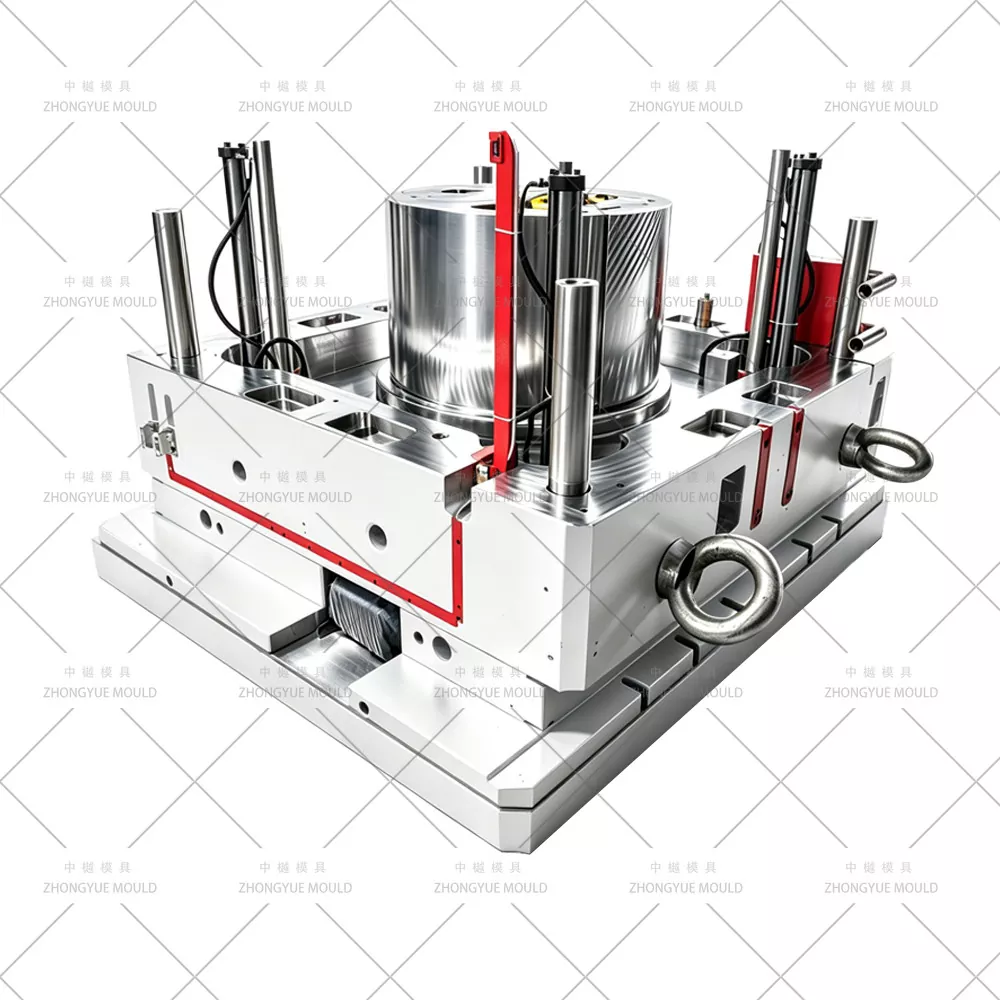

Binnenkern: diepgeboorde baffle + bubblerbuis die de volledige diepte bereikt → uniforme koeling van binnen naar buiten.

Buitenste gespleten holte: serie- of parallelle waterleidingen op een afstand van 20-25 mm van het vormoppervlak; BeCu-inzetstukken (berylliumkoper) aan dikke rib-/schachtuiteinden.

Onafhankelijke temperatuurregeling voor kern versus holte om differentiële krimp te beheersen en ovaliteit te voorkomen.

③ PP-krimpcompensatie en nauwkeurigheid van afdichtingsgroef

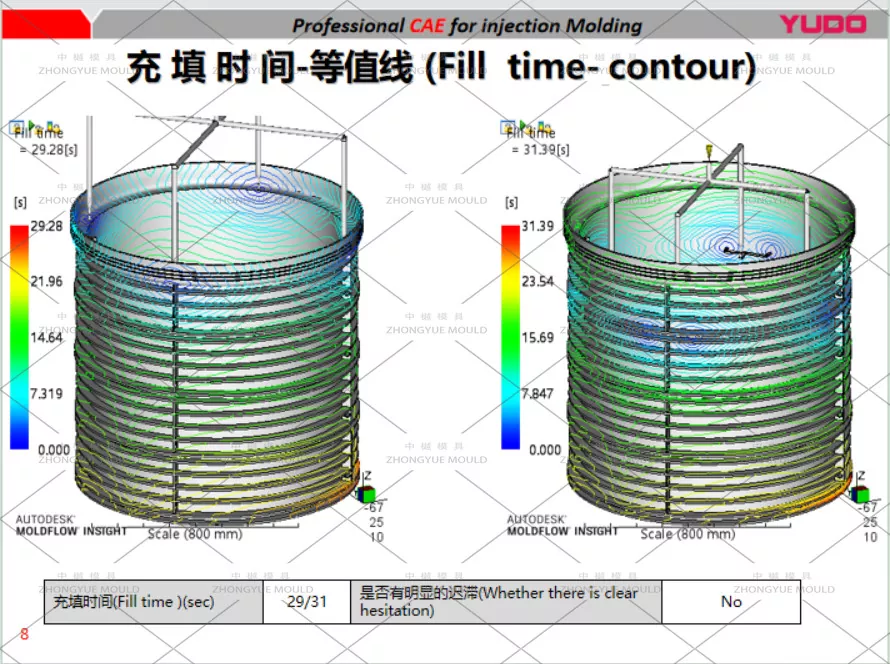

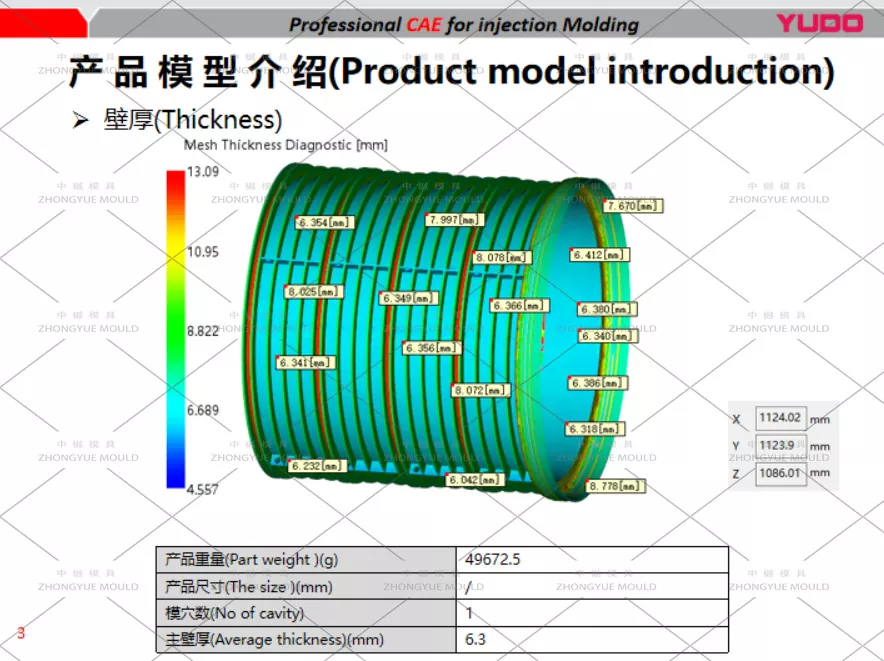

Mal ontworpen met PP-krimpfactor van 1,6–1,8% isotroop gecompenseerd, indien nodig geverifieerd door Moldflow.

Bovenste en onderste mofafdichtingsgroeven (voor EPDM-pakking met Ø-ring) machinaal bewerkt met een tolerantie van ± 0,05 mm om een ​​waterdichte verbinding met aangrenzende as/basis/kegel te garanderen.

Het binnenoppervlak kan glad zijn (Ra ≤ 0,8 μm) of een lichte textuur hebben als het geribbeld is.

④ Staalselectie – Breng slijtage en kosten in evenwicht

⑤ Poorten en ontluchting

Typisch een zijventilatorpoort of meerdere overlappende poorten aan één uiteinde (onder of boven, afhankelijk van de oriëntatie) om vanaf het mofuiteinde naar boven te vullen, waardoor luchtinsluiting in diepe holtes wordt geminimaliseerd.

Scheidingslijnopeningen langs de looplengte om lucht af te voeren - cruciaal bij diep dunwandig PP-gietwerk om brandplekken te voorkomen.

Koude runner standaard; heet mondstuk optioneel voor speciale lijnen met hoog volume.

Typische toepassingen

Gemeentelijke storm- en sanitaire riolen: Inspectiekamers met verstelbare diepte voor residentiële/commerciële ontwikkelingen

Afwatering langs de weg: met robuuste afdekadapters (classificatie D400/F900)

Regenwater opvangen / Soakaways: Als stijgbuis om toegang tot het oppervlak te brengen

Modulair systeem: stapelbaar met push-fit rubberen ringverbindingen - kan meerdere schachten van 250/500/1000 mm combineren om elke ingraafdiepte te bereiken

Compatibel met EN 13598-2, DIN 19534, GB/T 19472 standaardkamers indien geproduceerd met gecertificeerd PP.

Waarom ZHONGYUE-VORM voor uw mangatschachtvorm?

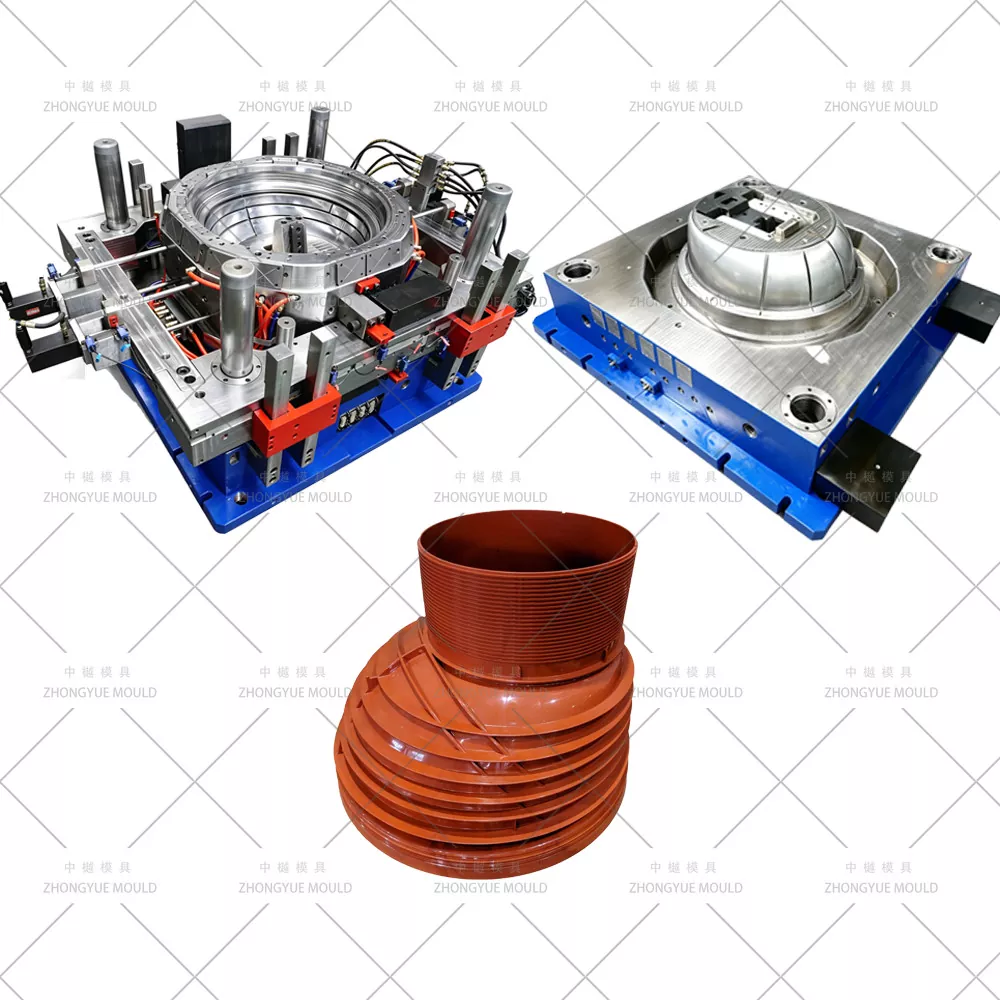

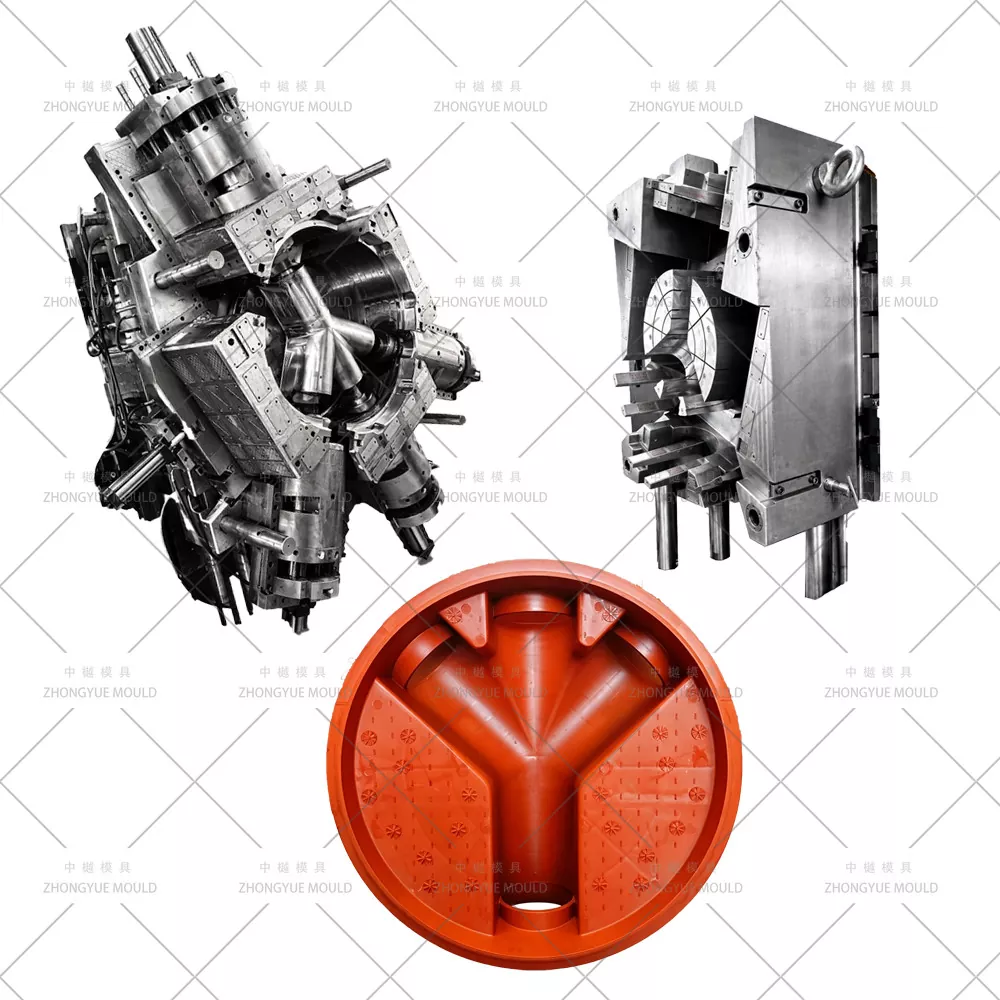

Volledige kamersysteemmogelijkheden – We maken mallen voor basis + schacht (meerdere hoogtes) + kegel + afdekframe – one-stop voor leveranciers van kamersystemen.

Expertise op het gebied van dieptrekkoeling – Bubbler met verbijsterde kern + koeling van de gezoneerde holte om kromtrekken en cyclustijd op assen van L=1000 mm te minimaliseren.

Precisiebewerking met gespleten holtes – Geslepen scheidingsvlakken, minimale flits, hydraulische vergrendelingsveiligheid.

Volledig QC-pakket - CMM-inspectie, staalcertificaten, T0-proefvideo en voorbeelddimensionaal rapport vóór verzending.

Reserveonderdelen en ondersteuning – Extra afdichtingen, slijtplaten, verwarmingsbanden (bij heet mondstuk), probleemoplossing op afstand.

Start uw mangatverlengingsschachtvormproject

Of u nu een DN1000 PP-mangatschachtmal L = 1000 mm (of 500/750 mm-varianten) nodig heeft, of een volledige set inspectiekamermallen (basis + assen + kegel + deksel), ons engineeringteam staat klaar.
