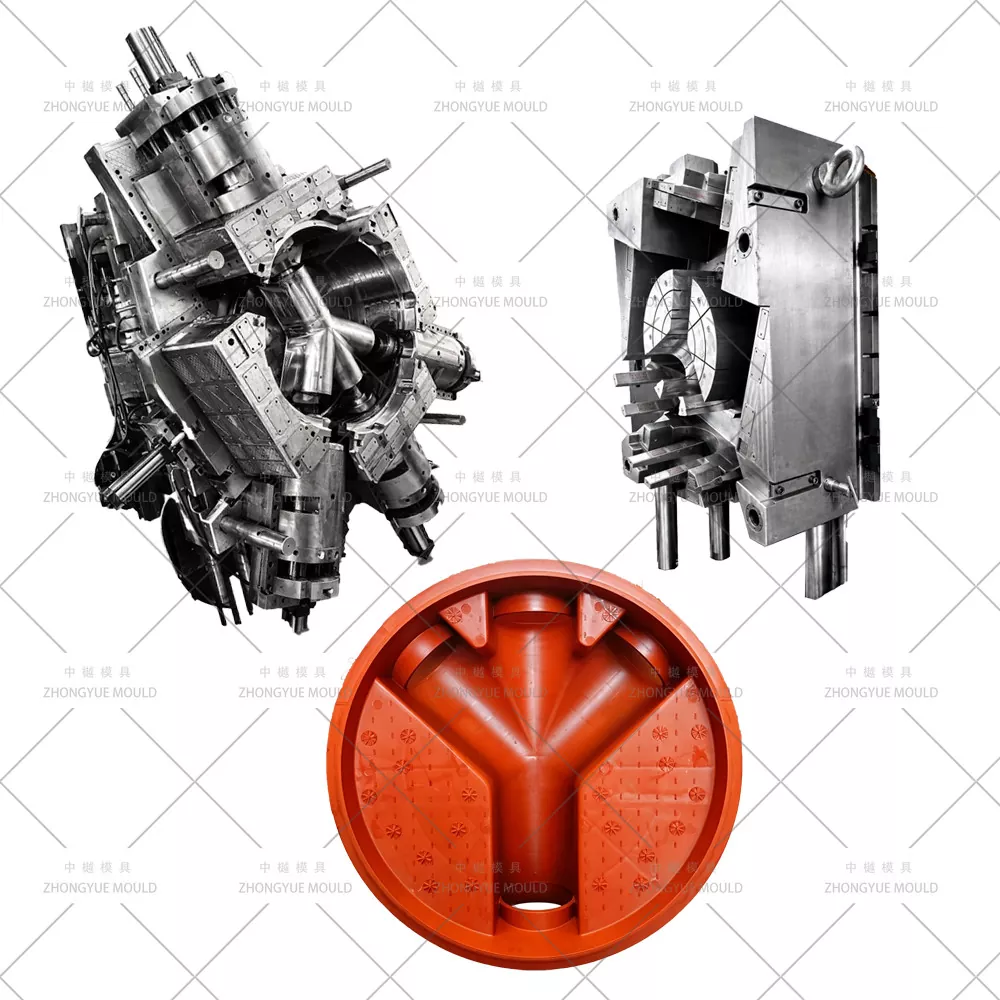

Kunststof PP DN1000 mangat 4-weg basisvorm

Kunststof PP DN1000 mangat 4-weg basisvorm - Basisvorm voor inspectiekamer door ZHONGYUE MOLD

Ondergrondse drainage- en rioolnetwerken vertrouwen op plastic inspectiekamers voor toegang, reiniging en onderhoud. Het meest kritische onderdeel is de mangatbasis – meestal een gegoten PP- of PE-basis met een grote diameter, met bankjes (stroomkanaal) en inlaat-/uitlaatopeningen met mof voor het aansluiten van DN150–DN600 rioolbuizen.

Een kunststof PP DN1000 mangat 4-weg basismal is het grote, precisie-injectiegereedschap dat een basis met een interne diameter van Ø1000 mm vormt met vier richtbare pijpmoffen, integraal gegoten banken en diepgetrokken ribstructuren. Bij ZHONGYUE MOLD (Huangyan, Taizhou, China) hebben we uitgebreide ervaring met het ontwerpen en bouwen van basismallen voor mangatkamers voor PP (krimp ~1,6–1,8%), met 4-zijdige hydraulische kerntrekking, diepe koeling en versterkte inzetblokconstructie om maatnauwkeurigheid en een lange levensduur van de mal te garanderen.

Specificaties van de kunststof mangatvorm:

Typische technische specificaties – PP DN1000 4-weg mangatbasisvorm

Laat uw volgende Plastic Manhole Mold-project opfleuren!

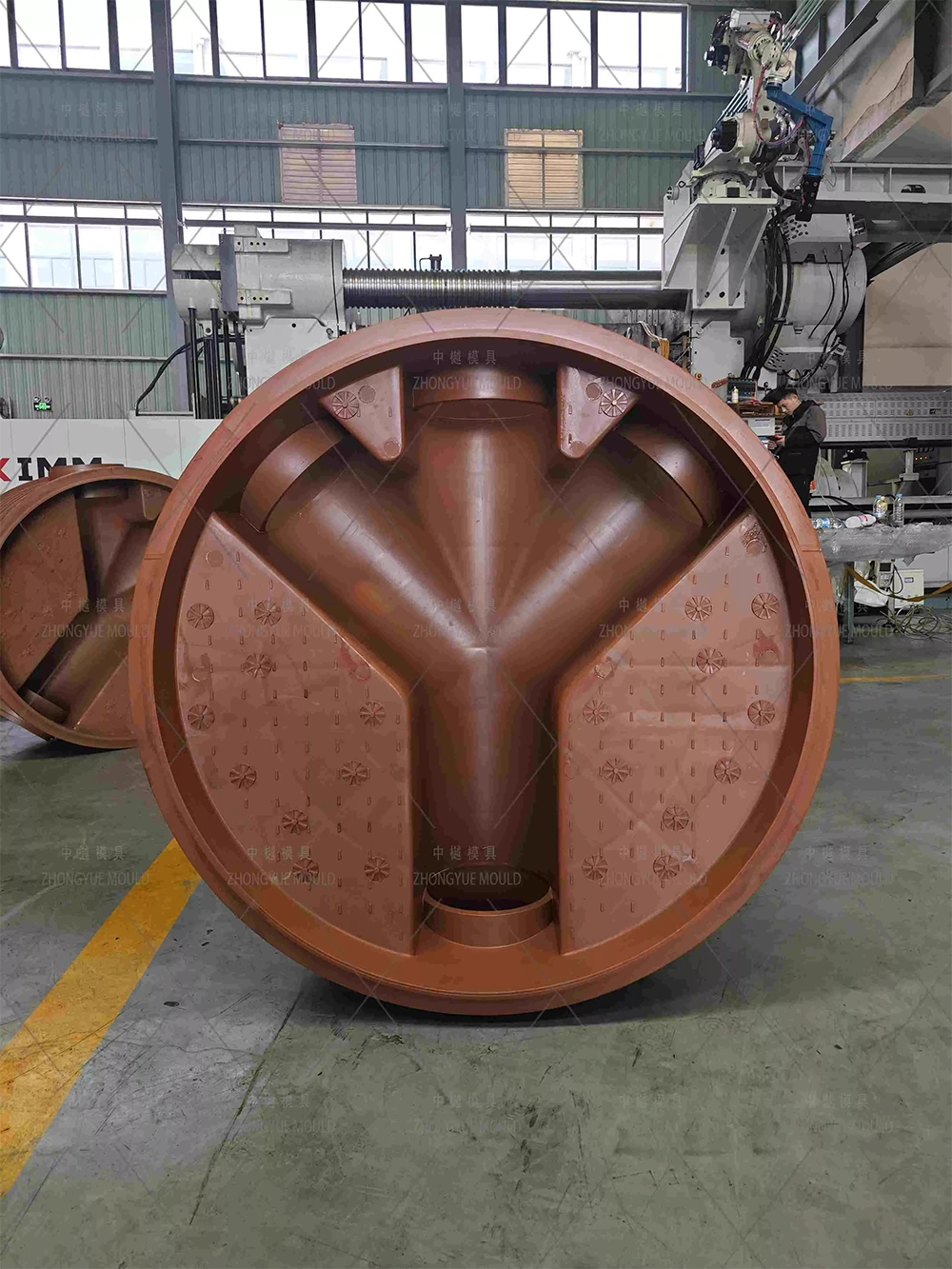

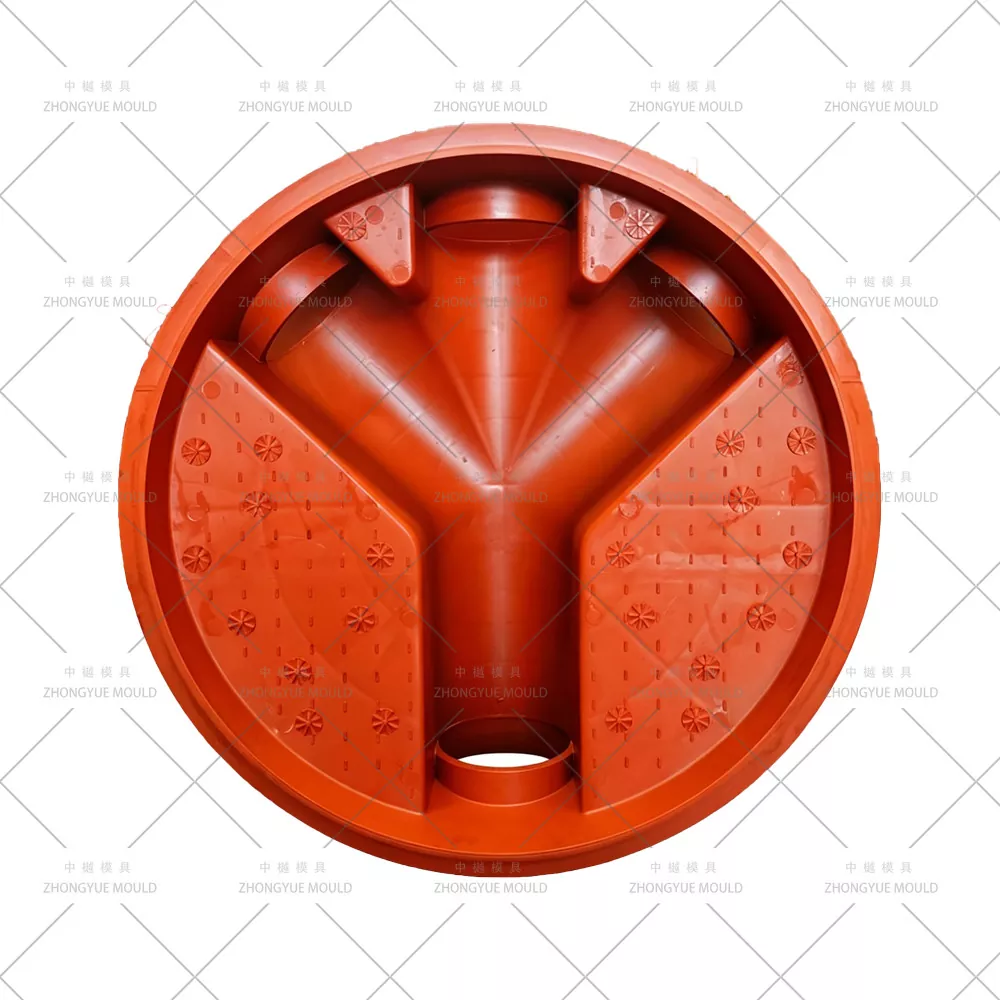

Wat is een PP DN1000 4-weg mangatbasis?

Basisdiameter: Interne Ø1000 mm (buitendiameter typisch ~1140–1200 mm, afhankelijk van de wanddikte)

Configuratie: 4-weg = 1 inlaat + 1 uitlaat (tegenover) + 2 zijtakken (kan ter plaatse met blinde pluggen zijn); stopcontacten voldoen aan de normen EN 13598-2 / DIN 19535

Afmetingen buismof: doorgaans DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 configureerbaar via verwisselbare insteekringen

Materiaal: Nieuw of gerecycled polypropyleen (PP) — chemisch bestendig, lichtgewicht, lange levensduur (>50 jaar onder de grond)

Banken: Ingegoten stroomkanaal (put/bank) om het afvalwater naar de uitlaat te leiden - kan per ontwerp een gladde straal of een vlakke bank zijn

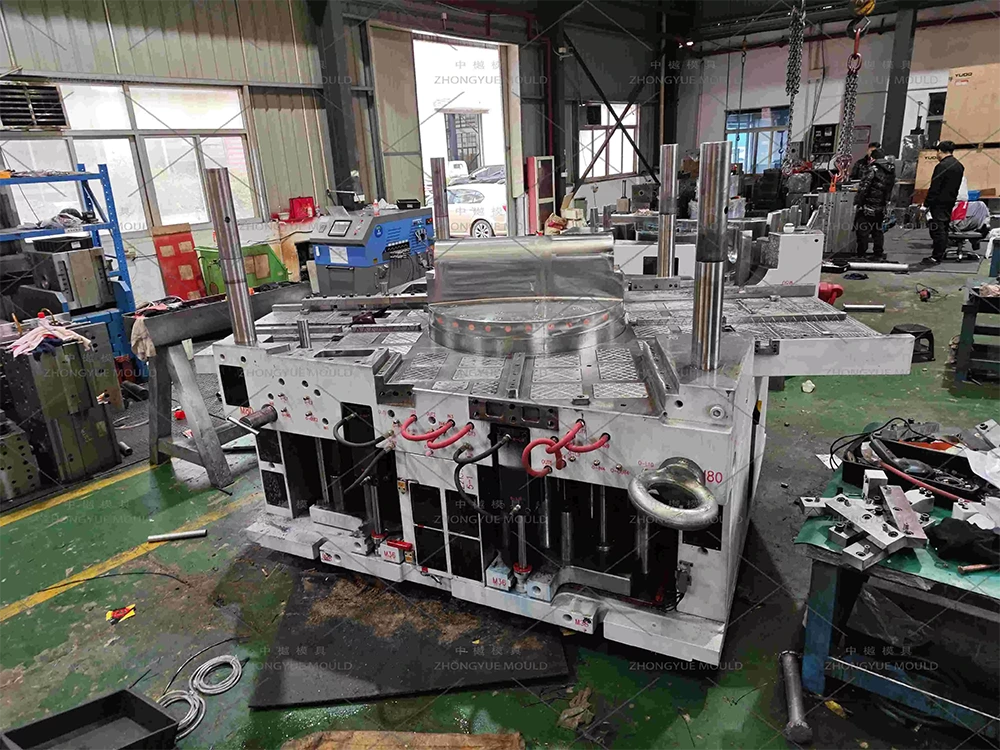

Hoe ZHONGYUE een hoogwaardige mangatbasisvorm ontwikkelt

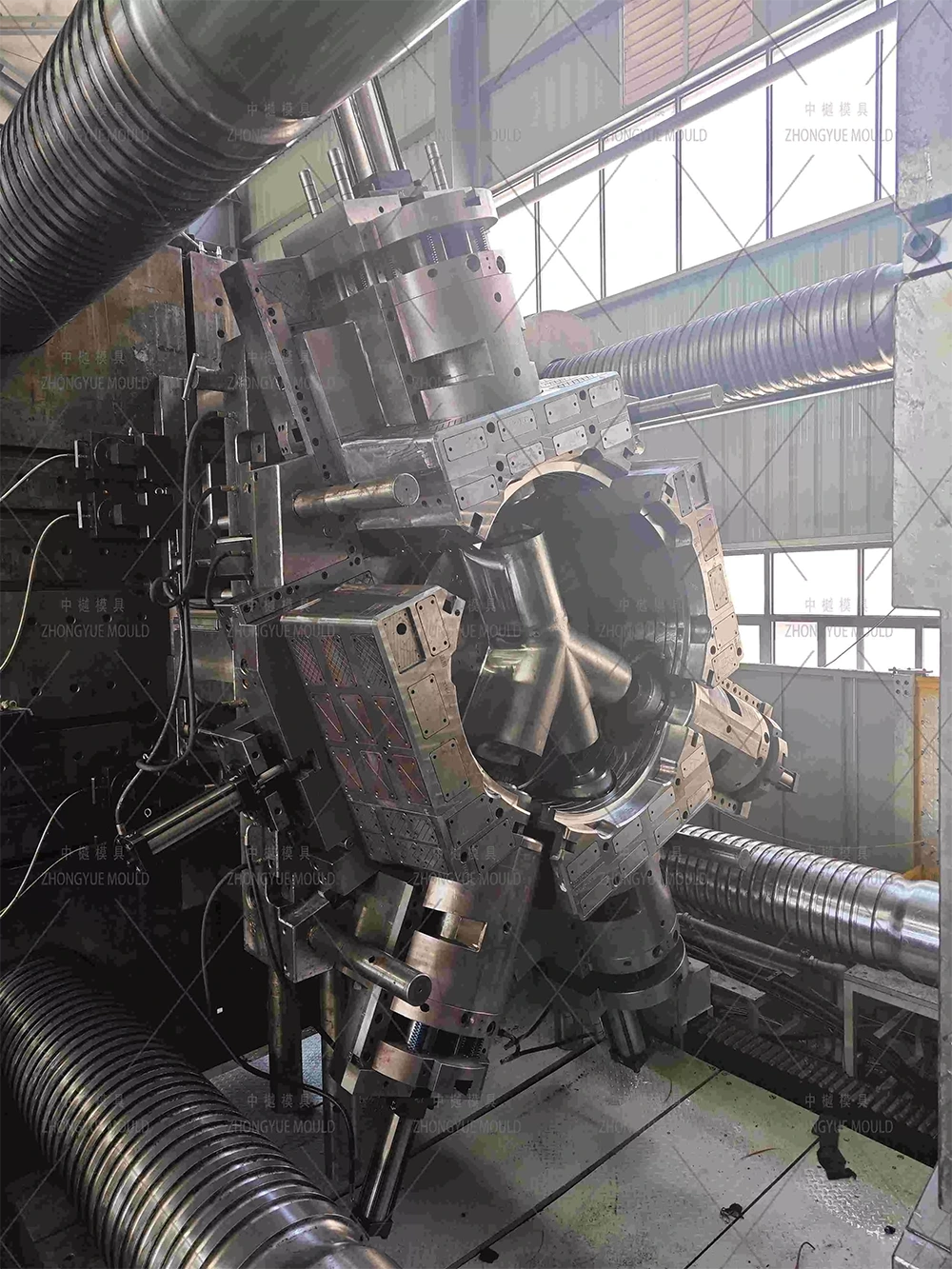

① 4-zijdige hydraulische kerntrekking voor buismoffen

Het bepalende kenmerk van een kunststof PP DN1000 mangat 4-weg basisvorm zijn de vier grote zijkernen die de pijpmoffen/klokken vormen.

Elke kern van de socket wordt bediend door onafhankelijke hydraulische cilinders (of grote hoekheffers voor ondiepe sockets), met onderling vergrendelde veiligheidseindschakelaars die het sluiten van de mal voorkomen als een kern niet volledig is ingetrokken/vooruit geschoven.

De trekhoeken van de mof zijn nauwkeurig berekend (doorgaans 1°–2°) met verchroomde kernpennen/hulzen voor soepel terugtrekken en een lange levensduur.

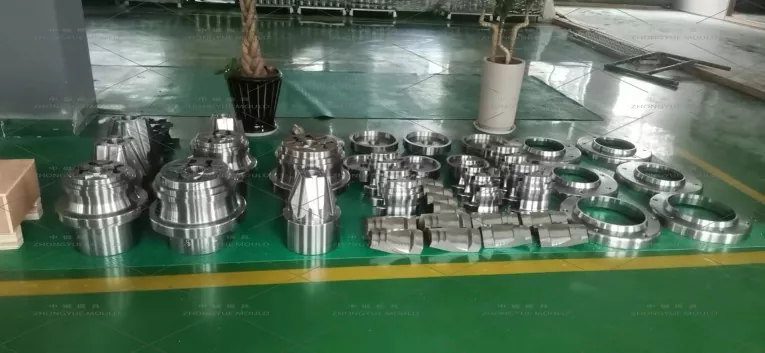

Uitwisselbare inzetringen maken verschillende buisdiameters mogelijk (DN150–DN600) zonder dat de hele kern opnieuw hoeft te worden bewerkt — een kostenbesparing voor leveranciers van kamersystemen.

② Diepe holtekoeling en insteekblokconstructie

Mangatbodems hebben dikke wanden (8–15 mm) en diepe trek; koeling is van cruciaal belang voor de cyclustijd (doorgaans 120–200 sec.).

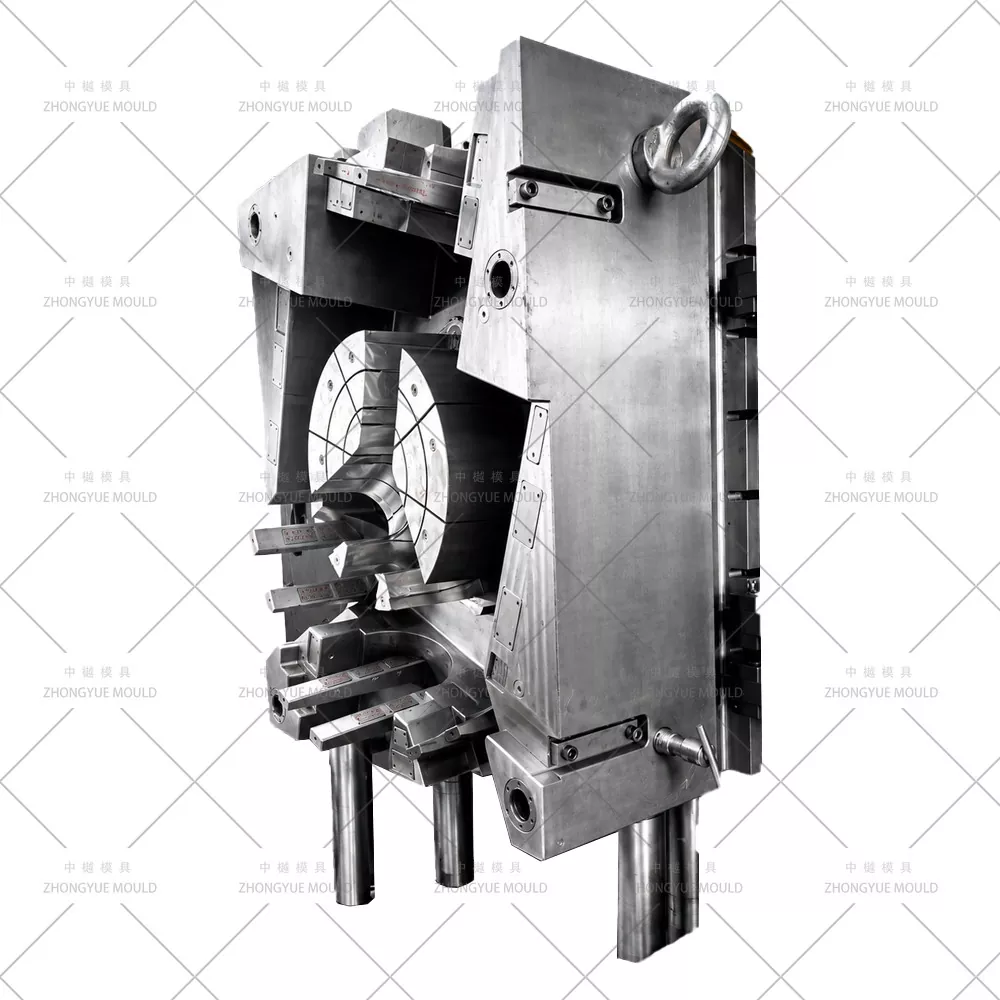

Kern: diepgeboorde schotten + bubblerbuizen die tot aan de onderkant van de diepe kern reiken voor uniforme koeling.

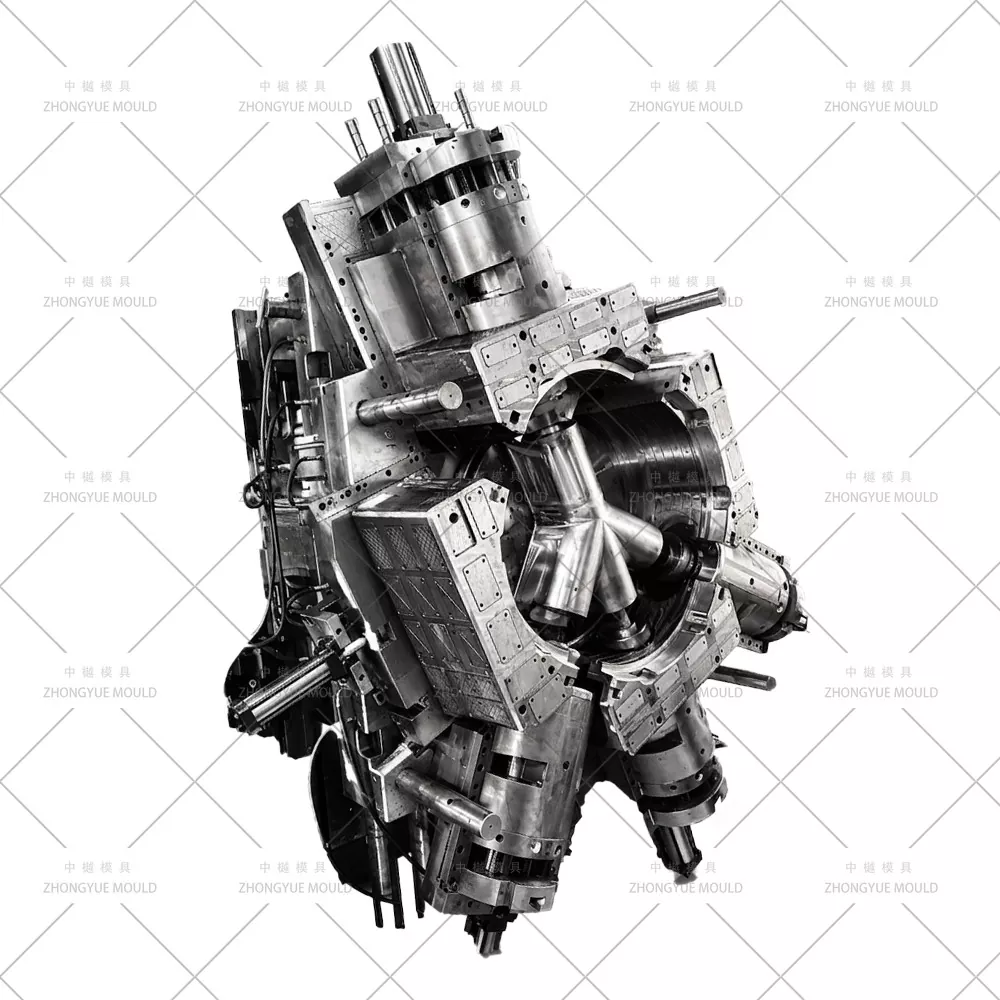

Holte (buitenste schil): in serie geschakelde waterleidingen met voldoende tussenruimte; BeCu-inzetstukken (berylliumkoper) op dikke ribben/banken om hotspots te verminderen.

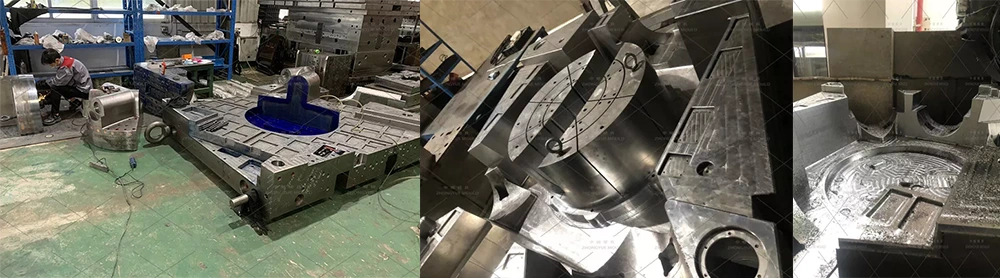

Vormlichaam opgesplitst in nauwkeurig bewerkte inzetblokken voor parallelle CNC/EDM-verwerking → ~40% kortere doorlooptijd, eenvoudiger toekomstig onderhoud/vervanging.

③ Staalselectie – Duurzaamheid voor grootformaat gereedschap

④ Uitwerpen en bankdetaillering

Grote uitwerpplaat met meer dan 30–60 uitwerppennen/hulzen geplaatst onder bankribben en omtreksflens.

Optionele stripperring voor het uitwerpen van de bovenflens met grote diameter.

Het ingegoten bankoppervlak is gepolijst/textuurgestuurd volgens EN-normen voor vloeiprestaties.

⑤ Runner en poort

Typisch enkel- of dubbelzijdige aanspuiting + ventilatorpoort / overlappoort vanwege groot deel; sommige ontwerpen gebruiken een heet mondstuk (sequentiële kleppoort) voor vulbalans met meerdere poorten op zeer grote bases.

Koude slakkenput en ontgassingsopeningen ontworpen langs de scheidingslijn en de uiteinden van de bank om brandplekken in diepe uitsparingen te voorkomen.

Typische toepassingen

Gemeentelijk riool- en stormafvoer: DN1000 inspectieputten voor residentiële/commerciële ontwikkelingen

Afwatering langs de weg en in de industrie: met robuuste dekseladapters, compatibel met D400/F900 putdeksels

Afvalwaterzuiveringsinstallaties: Toegangskamers voor pompstations en sedimentatietanks

Regenwateropvangsystemen: Als opvangput / sedimentatiebasis vóór filtratie

Compatibel met EN 13598-2, DIN 19535 en belangrijke gemeentelijke specificaties indien geproduceerd met gecertificeerd PP-materiaal.

Waarom ZHONGYUE-VORM voor uw mangatbasisvorm?

Bewezen ervaring met grote holtes – mangatbases (Ø315–Ø1200), schachten, kegels en afdekframes geleverd aan Europa, ZEE, het Midden-Oosten.

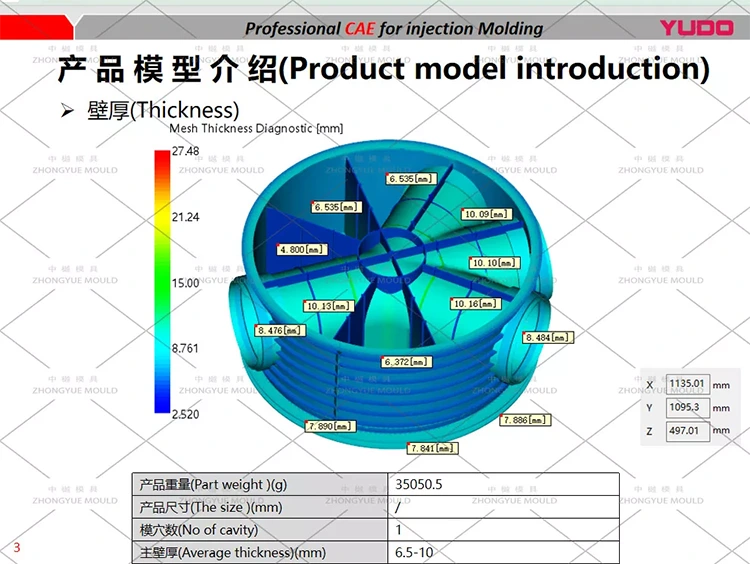

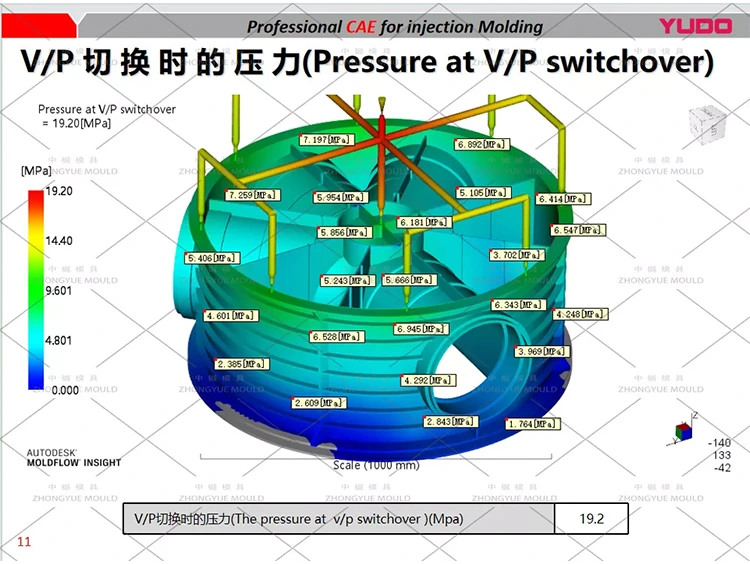

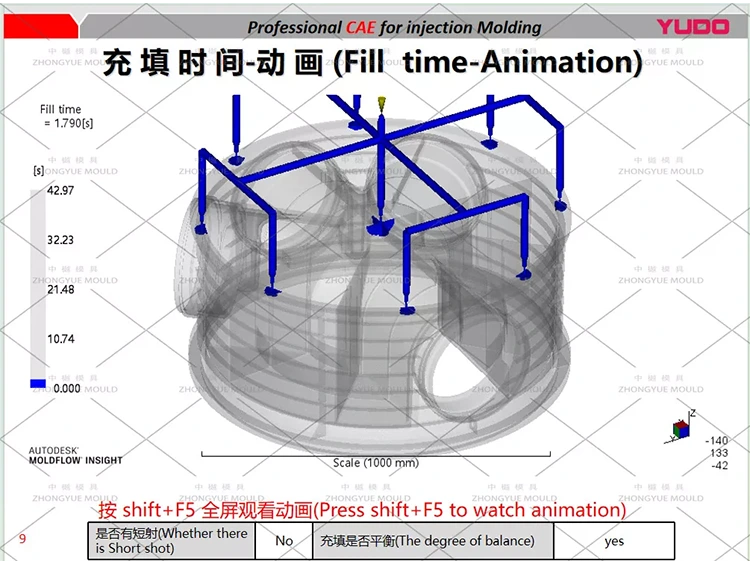

Moldflow & DFM vóór het snijden van staal – Valideer het vulpatroon, het risico op zinksporen en de uniformiteit van de koeling vóór de bewerking.

Parallelle bewerking met wisselplaatblokken – Verkorte levertijd ~40%; vereenvoudigt toekomstige renovatie van versleten kern-/holtesecties.

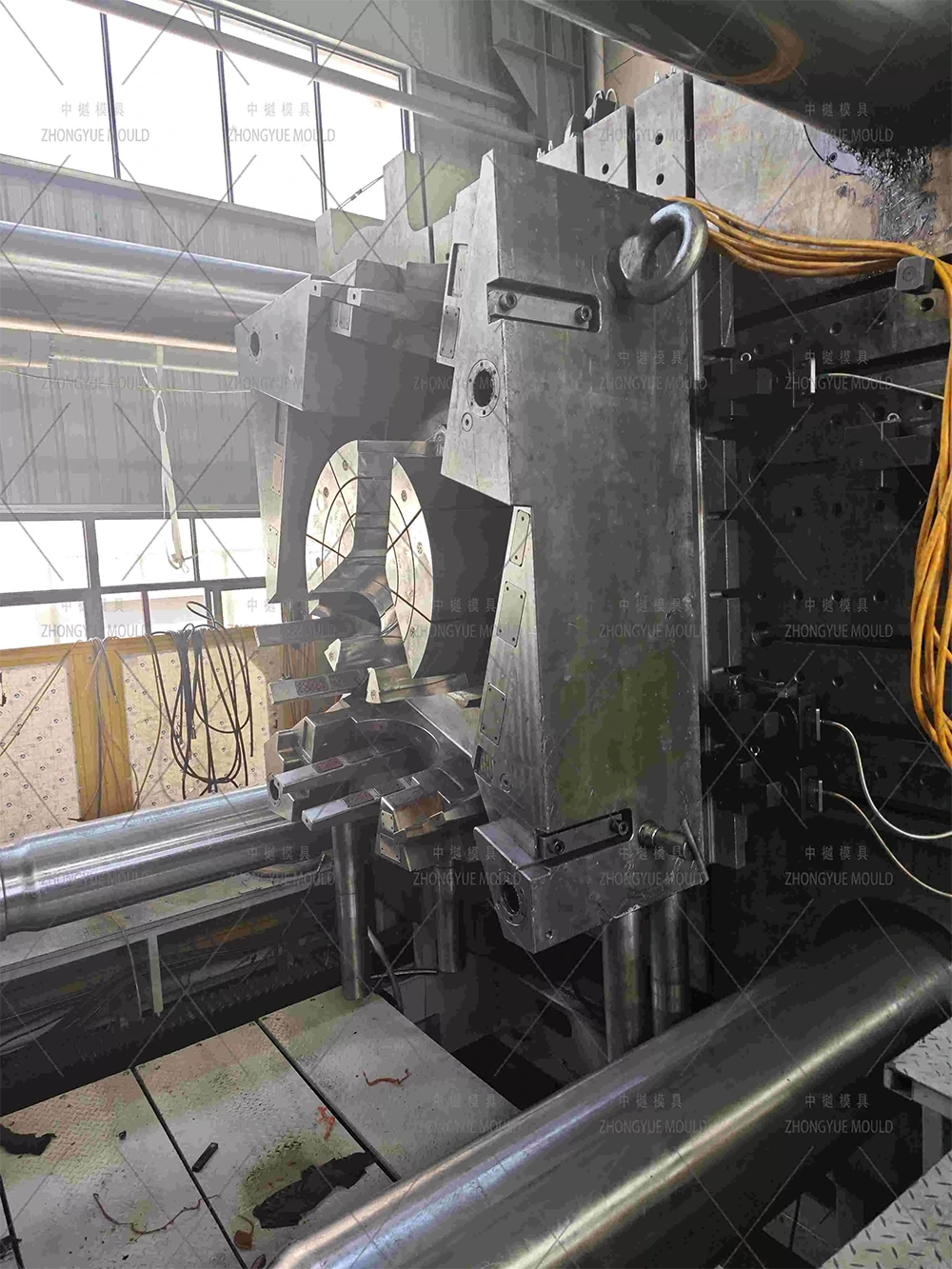

Volledig QC-pakket – CMM-inspectie, staalcertificaten, T0-proefvideo + voorbeeld van een dimensionaal rapport vóór verzending.

Reserveonderdelen en ondersteuning – Extra afdichtingen, verwarmingsbanden (indien heet mondstuk gebruikt), hydraulische slangen, steekringen; probleemoplossing op afstand.
