Kunststof dubbelzijdige palletvorm

Kunststof dubbelzijdige palletvorm - Zware, omkeerbare palletinjectievorm van ZHONGYUE MOLD

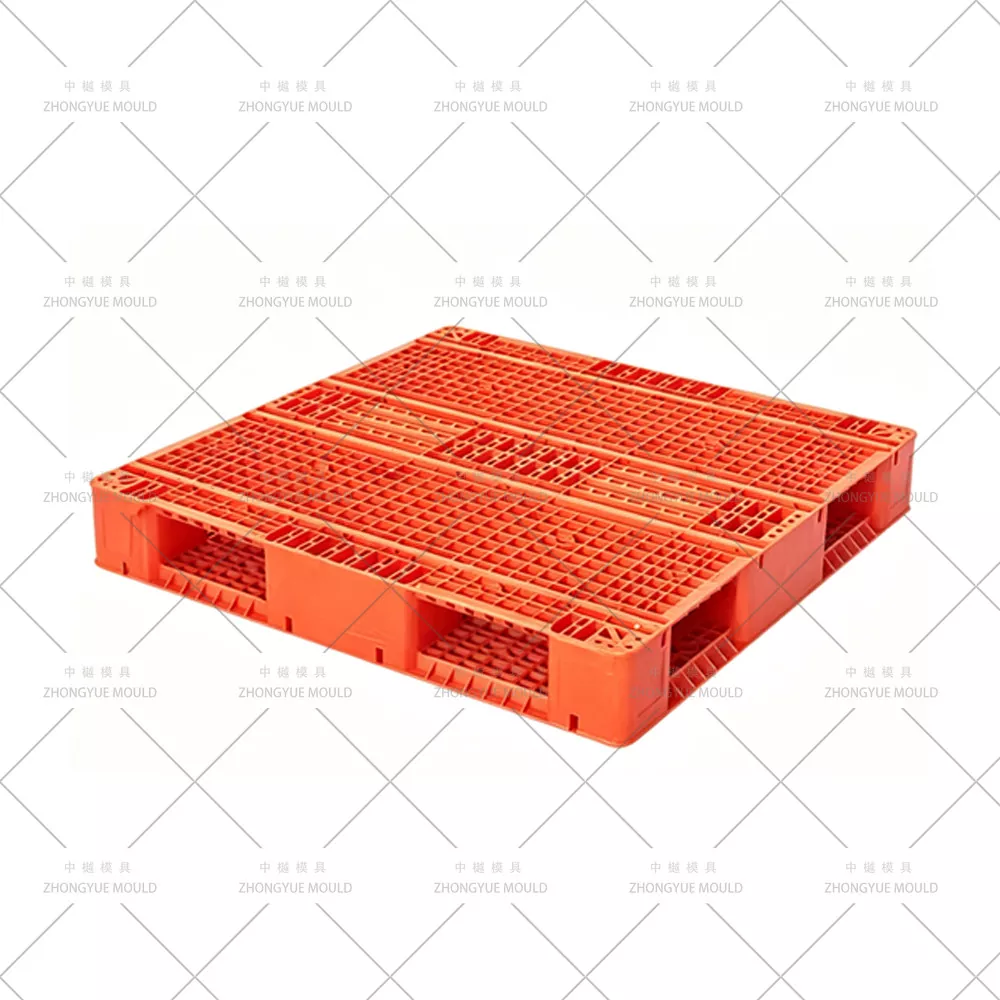

In de logistiek voor grote volumes, geautomatiseerde opslag en exportverzending zijn dubbelzijdige kunststof pallets de gouden standaard. In tegenstelling tot enkelzijdige pallets heeft een dubbelzijdige pallet zowel een bovendek als een onderdek, waardoor omkeerbaar gebruik mogelijk is: draai hem om en gebruik beide zijden. Wanneer ze zijn ontworpen met versterkte ribben en voldoende dikte, kunnen dubbelzijdige pallets in rekken worden geplaatst (tot 1.500–1.800 kg op bepaalde rekken), waardoor ze ideaal zijn voor toeleveringsketens in de voedingsmiddelen- en drankenindustrie, de farmaceutische sector, de chemische sector en de automobielsector.

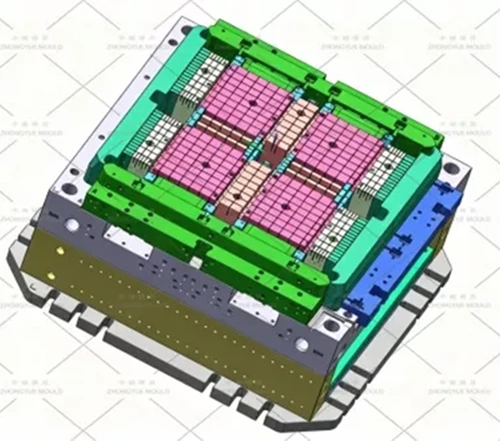

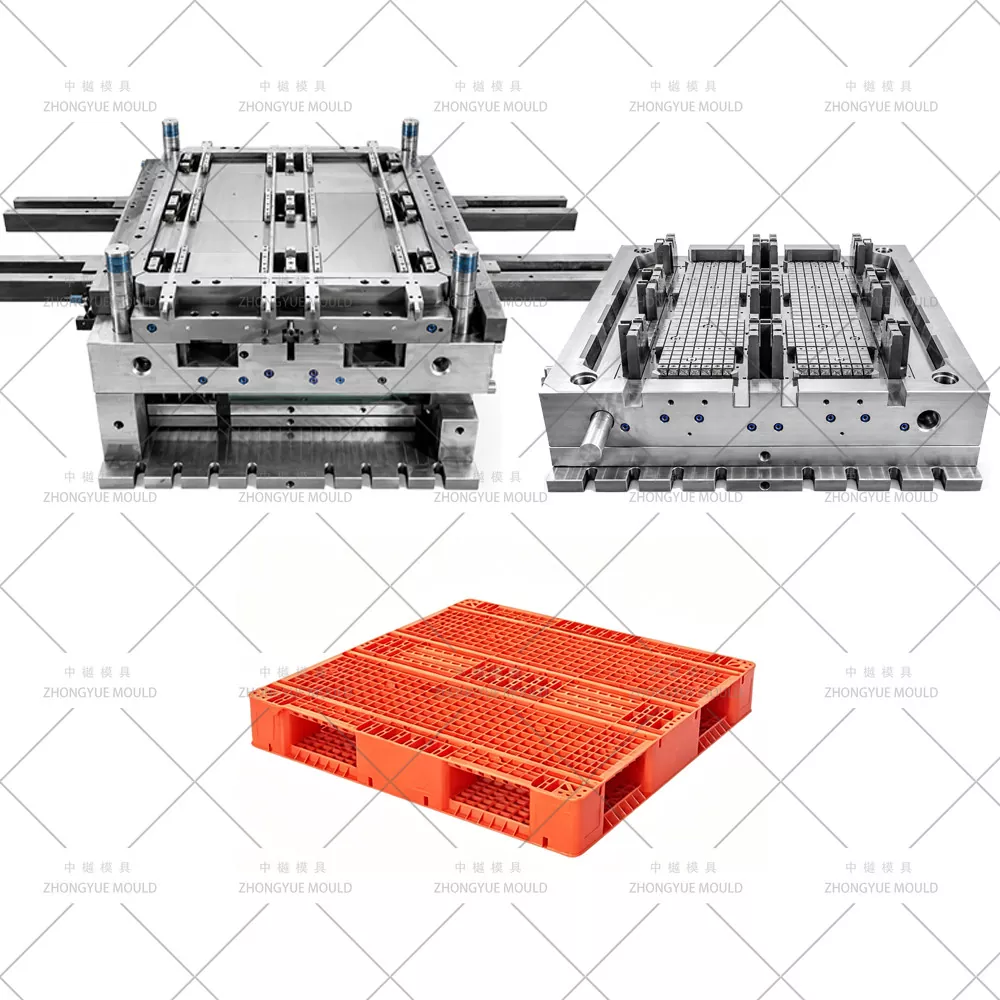

De Plastic Double Face Pallet Mold is een groot formaat precisie-injectiegereedschap dat gesmolten HDPE/PP vormt tot deze omkeerbare pallets met hoge belasting. Bij ZHONGYUE MOLD (Huangyan, Taizhou, China) hebben we meer dan 15 jaar ervaring met het ontwerpen en bouwen van op maat gemaakte dubbelzijdige palletmallen voor standaard ISO (1200×1000 mm), Euro (1200×800 mm) en volledig op maat gemaakte afmetingen, met Moldflow-gevalideerde vulling, berylliumkoper (BeCu) koeling en klepgestuurde hotrunner-systemen.

Specificaties kunststof palletvorm:

Laat uw volgende Plastic Pallet Mold-project opfleuren!

Dubbelzijdige versus enkelzijdige palletvorm – belangrijkste verschillen

Functie	Dubbelzijdige palletvorm	Enkelzijdige palletvorm
Structuur	Bovendek + Onderdek (rooster of massief); 9-blokken / omtrekbasis	Bovendek + 9 voet / 3 lopers; geen onderdek
Omkeerbaar	✅ Ja – aan beide zijden bruikbaar	❌ Nee
Rekbaar	✅ Vaak rekbaar met verstevigde baleinen/optie staalinzet	❌ Over het algemeen niet rekbaar
Laadvermogen	Statisch: tot 6.000 kg / Dynamisch: tot 2.500 kg / In stelling: tot 1.800 kg	Lager – doorgaans alleen voor transport/opslag
Vormcomplexiteit	Hoger – dubbeldeks ribnetwerken, diepere kern, meer koelzones	Matig – enkel dek + poten
Typische cyclustijd	90–150 sec (palletgewicht 15–28 kg)	70–120 sec

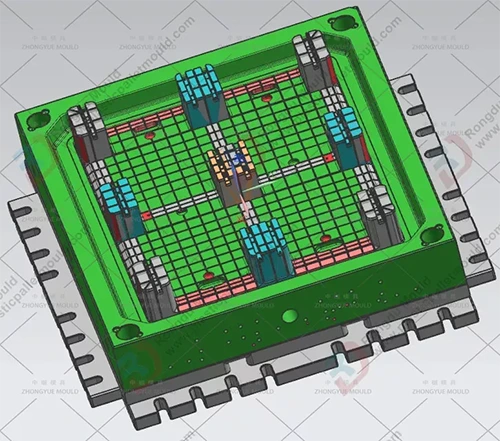

Hoe ZHONGYUE een hoogwaardige dubbelzijdige palletvorm ontwerpt

① Correcte staalselectie voor een miljoen schotenlevensduur

Dubbelzijdige palletmallen behoren tot de grootste injectiegereedschappen (matrijsgewicht 12–20+ ton). Wij specificeren:

Vormbasis: Versterkte S50C / P20 voorgeharde basis met extra steunpilaren om te voorkomen dat kern/holte doorbuigt onder pakdruk.

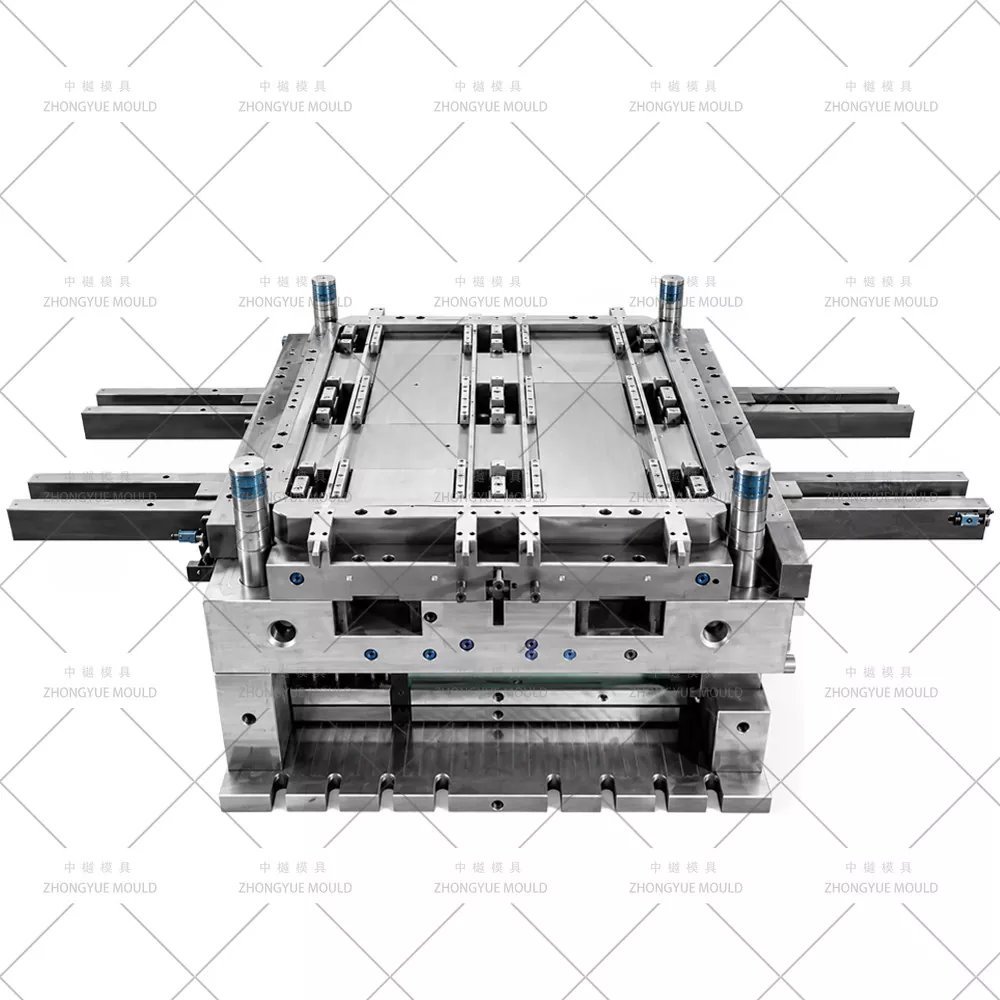

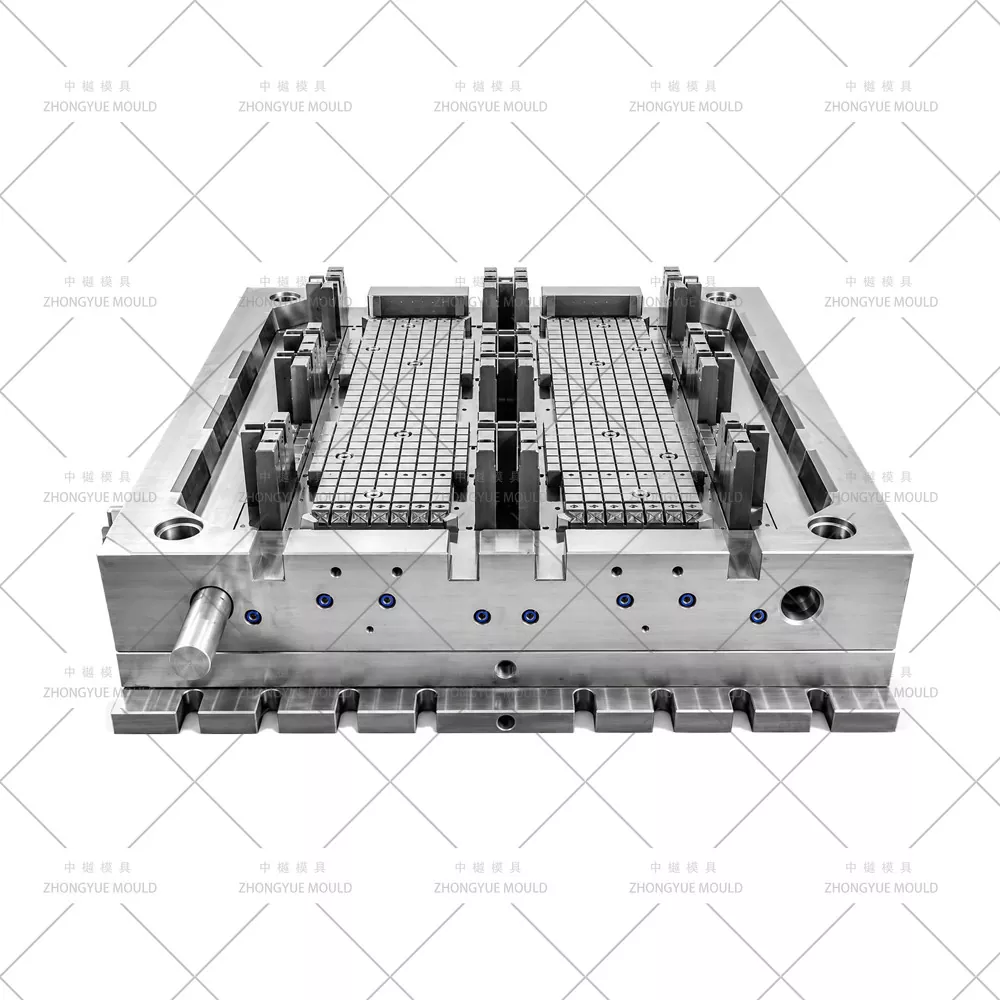

Holle / kerninzetstukken: 718H (1.2738, HRC 33–38) standaard; H13 (1.2344, gehard en getemperd HRC 44–48) voor grote volumes of gerecyclede HDPE-runs; optioneel S136 voor spiegelglanszones.

Warmtebehandeling en hardheid: hoofdkernen/holten behandeld tot HRC 28–32 (P20) of HRC 33–38 (718H); Slijtageonderdelen zoals sledes en uitwerphulzen zijn genitreerd voor een langere levensduur van meer dan 500.000–1.000.000 schoten.

② Evenwichtig meerpunts Hot Runner-systeem

Voor grote dubbeldekpallets zijn 12 tot 20+ druppels nodig (kleppoort of open hot runner), verdeeld over het boven- en onderdek:

Zorgt voor gelijktijdige vulling van dikke blokoppervlakken en dunne dekribben

Minimaliseert laslijnen op dragende zones

Elimineert koude spruw → kortere cyclus en geen verlies van maalgoed

Compatibel met YUDO / Synventive / Anole-spruitstukken

(Voor pilotruns bieden we ook coldrunner-ontwerpen met 3 platen aan.)

③ Geavanceerde koeling – BeCu-inzetstukken en circuits met zones

Dikke ribkruisingen op dek-blokverbindingen zijn warmtevallen. Onze koelstrategie:

Diepgeboorde schotten en bubblers in elk van de 9 steunblokken

Berylliumkoper (BeCu / Mold-Max) inzetstukken op de kruispunten van dekribben en in het midden van de hub voor 20-30% snellere warmteafvoer

Onafhankelijke gezoneerde watercircuits met debietregelaars → uniforme temperatuur → minimale kromtrekking

Typische cyclustijd: 80–130 seconden (afhankelijk van het gewicht en de dikte van de pallet)

④ Ontvormsysteem met twee dekken

Zowel het boven- als het onderdek hebben ondersnijdingen/ribnetwerken:

Hydraulische cilinders + hoekheffers / nokkenglijders voor blokzijwanden

Stripperplaat / groot uitwerpblok met extra lange geleidingspilaren die de volledige uitwerpslag ondersteunen

Optionele koppeling voor vroege uitwerping (vorm gaat gedeeltelijk open → uitwerpen begint) om seconden per cyclus te scheren

⑤ Antisliptextuur en maatwerk

Boven- en onderdekken getextureerd met diamant/gestippeld antislippatroon (Ra aanpasbaar)

Bedrijfslogo in reliëf, vakje voor RFID-tag, uitsparing voor datum-/lotcode

Optioneel stalen verstevigingssleufontwerp voor pallets die in stellingen kunnen worden geplaatst (inzetstuk met metalen stangen)

Typische toepassingen van dubbelzijdige pallets

Voedsel en drank: FDA-conform HDPE, gemakkelijk wasbare gladde oppervlakken, geen splinters → hygiënisch voor bottellijnen en zuivelfabrieken

Farmaceutisch en cleanroom: niet-afstotende, gladde dekken; optionele antistatische formulering

Automotive & Zware Industrie: Hoge statische/dynamische belasting voor motorblokken, gietstukken, componenten

Cold Chain & Export: ISPM-15 vrijgesteld; prestatievermogen van –40°C tot +80°C; omkeerbare dekken verlengen de levensduur

Geautomatiseerd magazijn (AS/RS): 4-weg invoer voor vorkheftruck/palletkrik; maatvast voor transportsystemen

Waarom ZHONGYUE MOLD voor uw dubbelzijdige palletvorm?

Bewezen grootformaatervaring – Honderden palletmallen (enkel-/dubbelzijdig, nestbaar, rekbaar) geëxporteerd naar Europa, Amerika, ZEE en ME.

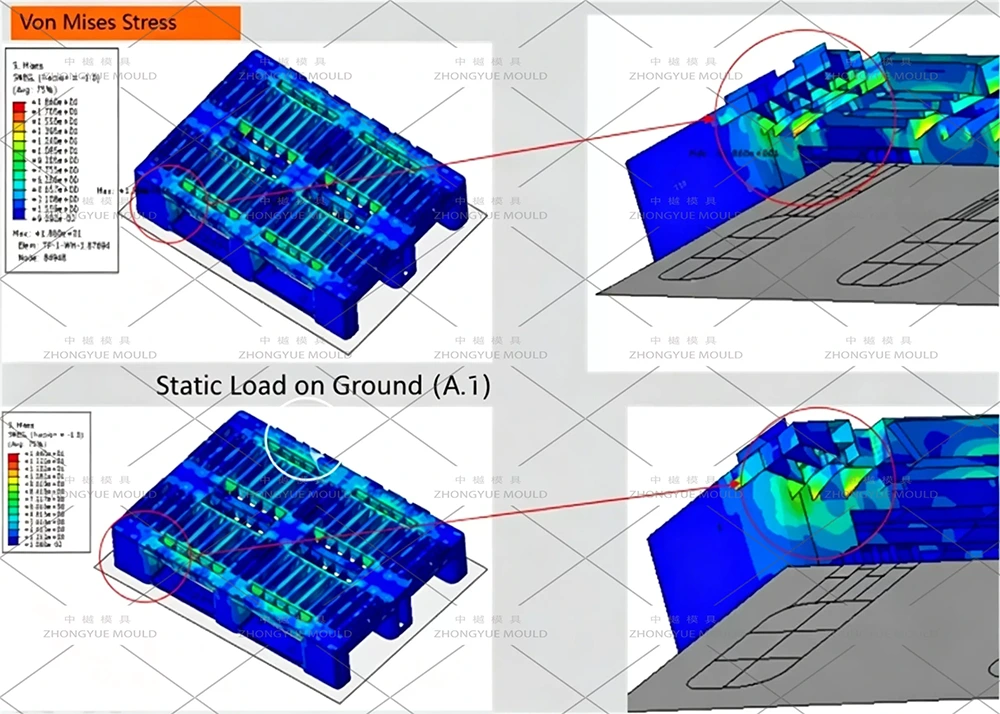

Moldflow & DFM vóór het snijden van staal – We simuleren het vulpatroon, de uniformiteit van de koeling en het kromtrekken om zinksporen op de kruispunten van ribben te elimineren.

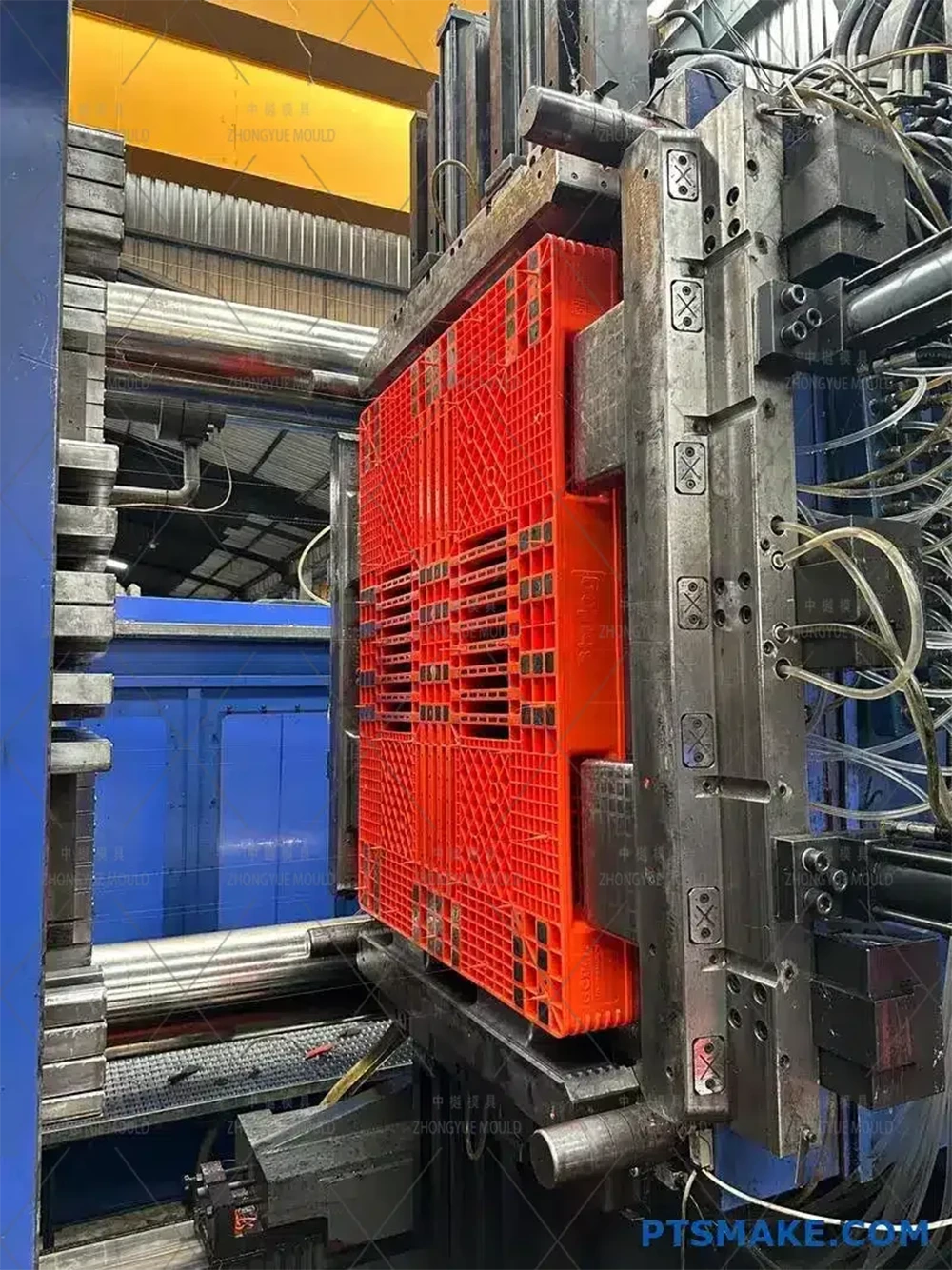

Transparant proces - Wekelijkse bewerkingsfoto's → T0-proefvideo + voorbeelddimensionaal rapport → eindinspectie vóór verzending.

Complete reserveonderdelen en ondersteuning – Volledige set met slijtageonderdelen, onderhoudshandleiding en probleemoplossing op afstand.
