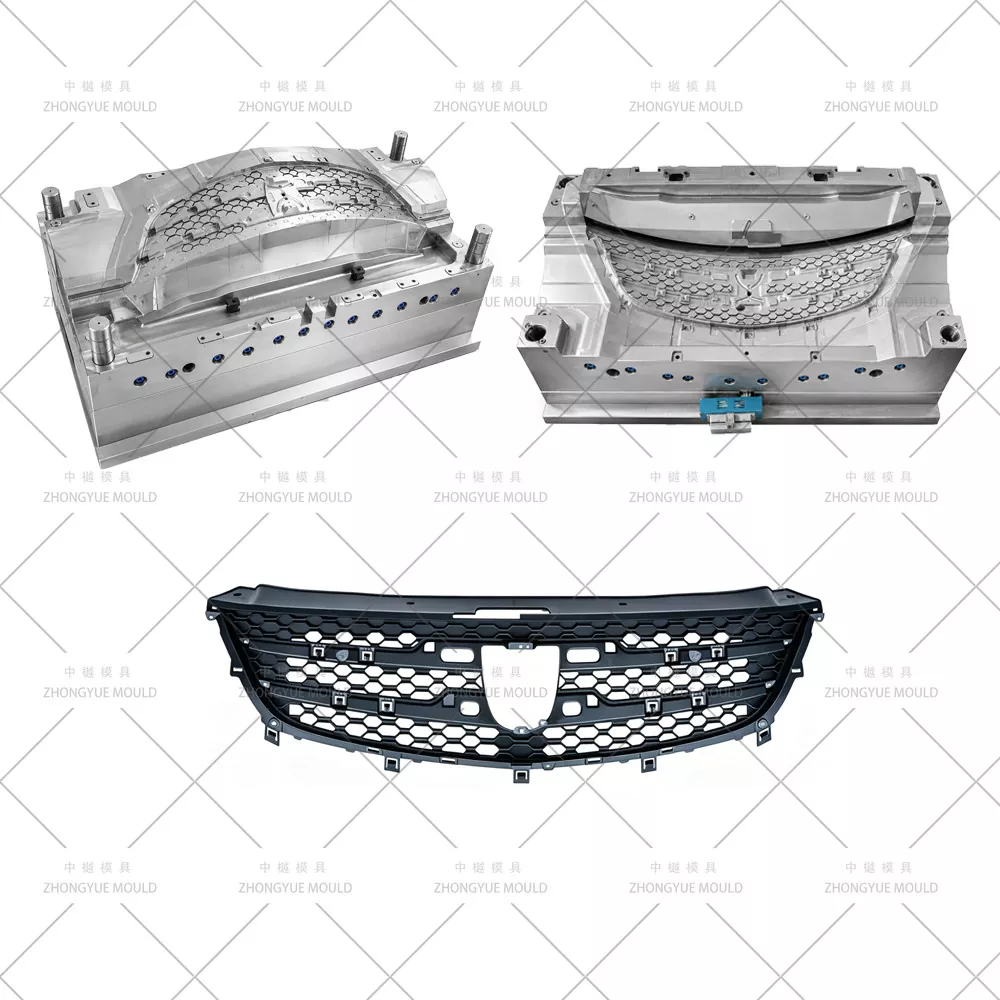

Auto-grillevorm

Auto-grillevorm - Aangepaste auto-radiatorgrille / Fabrikant van auto-voorgrill-spuitgietmatrijzen

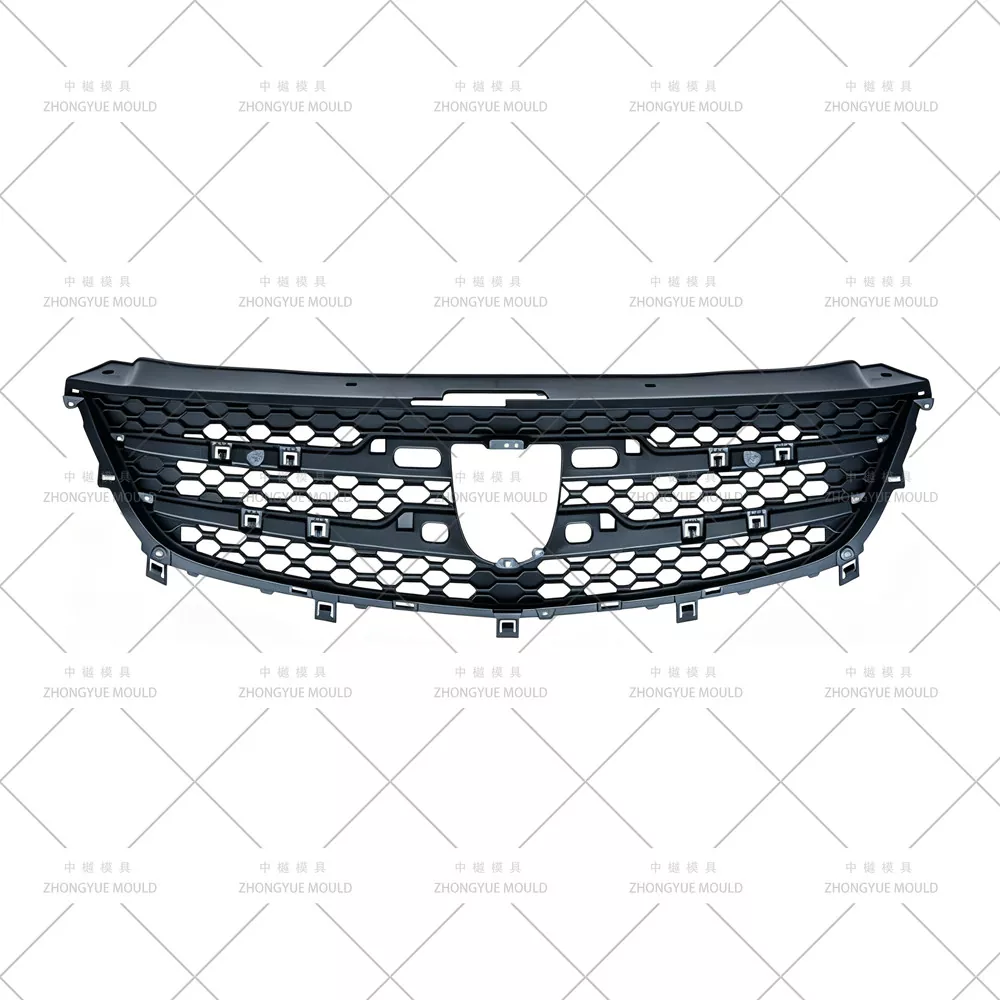

ZHONGYUE MOLD is een professionele Chinese fabrikant van spuitgietmatrijzen die auto-grille-mallen / kunststof auto-radiatorgrille-injectiemallen (auto-voorgrill-mallen) levert aan wereldwijde Tier-1-leveranciers van auto-onderdelen en OEM's. De grille aan de voorkant is zowel een merksignatuur als een functionele luchtinlaatbeschermer. De meeste zijn gegoten in ABS, ASA (UV-stabiel) of PC/ABS voor duurzaamheid aan de buitenkant, met een verchroomd boven-/buitenframe (waarvoor een spiegelpolijstende holte nodig is) en een mat/getextureerd zwart rooster (holte met VDI-korrel). Onze grillevormen zijn voorzien van multi-slider-demolding voor honingraat-/rasterpatronen (5–12+ slides), sequentiële kleppoort (SVG) hotrunner om laslijnen op het zichtbare A-oppervlak te minimaliseren, details van logo-inzetstukken en precieze clip-boss-formatie voor klikmontage op de voorbumper en koplamp.

Van luxe nier-/horizontale grilles in merkstijl, robuuste mesh-grilles voor off-roadgebruik tot inzetstukken voor de onderste hulpgrille: wij bieden volledige DFM-beoordeling en Moldflow-simulatie voordat het staal wordt gesneden.

Specificaties van de kunststof auto-grillvorm:

Laat uw volgende Plastic Automotive Grill Mold-project opfleuren!

Typische auto-grille/radiatorgrille-onderdelen die wij bewerken

Belangrijkste hoogtepunten van matrijstechniek voor grille-mallen voor auto's

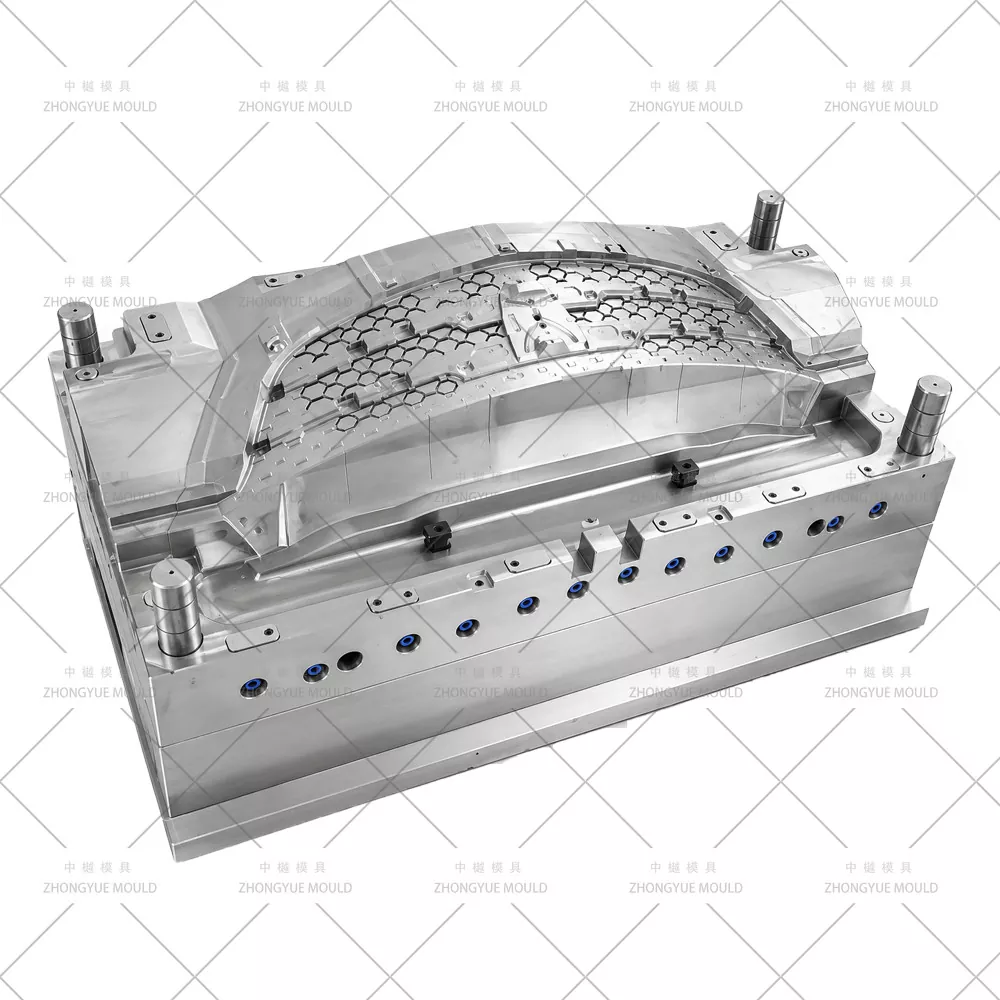

Multi-slider rooster / honingraat ontvormen— 5–12+ schuine schuiven of lifters om horizontale/verticale staven en zeshoekig gaas te vormen; glijhoek en slag geoptimaliseerd om interferentie te voorkomen; genitreerde H13- of SKD61-glijplaten voor slijtvastheid tegen ondersnijdingen van dunne staven.

Sequential Valve Gate (SVG) Hot Runner-systeem— YUDO / SYNVENTIVE / Mold-Master; gefaseerd vullen duwt laslijnen naar verborgen flens/achterkant; vermijdt vloeisporen op gestructureerd of verchroomd zichtbaar oppervlak.

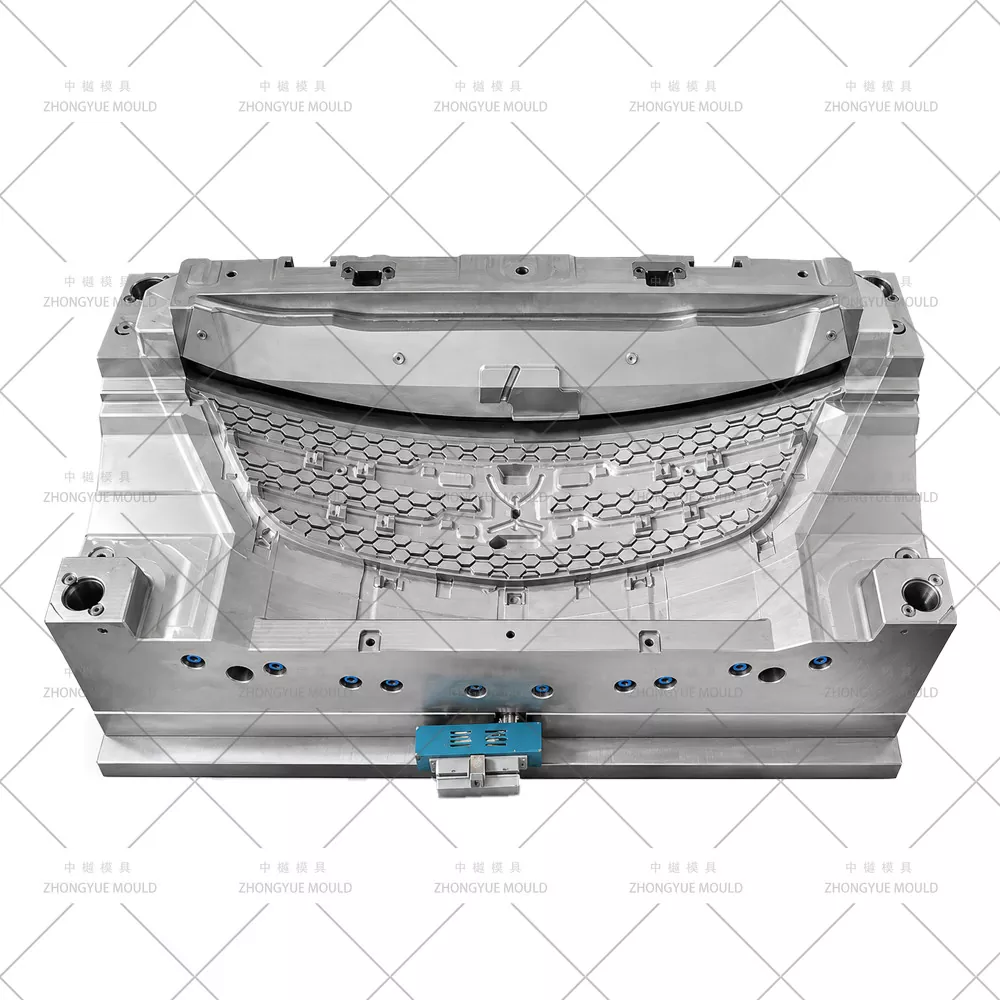

Dubbele oppervlakteafwerking in één mal— Chromen framezone: S136 spiegelglans (SPI A1/A2); rasterzone: VDI 27–36 leer/matte korrel (Mold-Tech, YS) rechtstreeks op de holte geëtst; verwisselbaar logo-inzetstuk voor merkembleem.

Krimpcompensatie voor ABS/ASA— ABS-krimp ~0,4–0,7%; ASA vergelijkbaar ~0,5–0,7%; Moldflow-geverifieerde caviteitsafmetingen, vooral op lange staafelementen die gevoelig zijn voor kromtrekken.

Verborgen onderzeeër / randpoort op niet-zichtbaar vlak— Poortresten verborgen op de achterflens of binnennaaf; Cold Runner-optie voor kleine volumes op de aftermarket; directe hot-drop-poorten, indien van toepassing.

1+1 spiegelholteoptie (L+R voor symmetrische onder-/inzetroosters)— Evenwichtig runner/hot-drop-ontwerp; Bovenste hoofdrooster meestal enkele holte vanwege asymmetrie/merkspecifiek ontwerp.

Ons productie- en validatieproces van matrijzen

Projectaftrap en DFM-beoordeling— Analyseer de dikte van de roosterstaven (doorgaans 2,0–3,5 mm), trekhoek op schuifhoeken, verchroomd frame vs. roosterscheidingslijn, haalbaarheid van poort en uitwerping; verbeteringen voorstellen voor het vermijden van laslijnen en zinkmarkeringen.

Vormstroomsimulatie (Moldflow)— Vulpatroon, laslijnpositie (naar verborgen flens/achterzijde geduwd), klemkracht, koeluniformiteit en voorspelde kromtrekking voor lange staafelementen.

Goedkeuring van 3D-matrijsontwerp— Volledige montage met koelindeling, SVG-hotrunner-balancering, multi-slider/lifter-detail met interferentiecontrole, textuurzone en spiegelglanszonedefinitie.

Precisiebewerking— Hoge snelheid CNC voorbewerken/afwerken, diepgatboren voor koeling, Sodick/Charmilles EDM voor fijne rasterdetails en textuurgraveren; glijbaan manier slijpen.

T1 proef en correctie— Draaien op eigen machine; levering proefvideo + CMM maatrapport + voorbeeldonderdelen ter goedkeuring.

Definitieve verpakking en verzending— Begassingvrije behuizing, handleiding voor de mal, lijst met reserveonderdelen (extra schuifveren, uitwerppennen), warmtebehandeling en staalcertificaten.

Waarom kiezen voor ZHONGYUE MOLD voor uw autogrillevorm?

Automotive exterieur schimmelervaring— Bumper-, spatbord-, grille- en sierlijsten in eigen beheer gebouwd met grootformaat 5-assige CNC

Intern DFM- en Moldflow-rapport— Identificeer de risico's op vullen/warp/zinken en optimaliseer vóór het snijden van staal; controleer de opening/verzonken pasvorm met bumper en koplamp

Multi-Slider & SVG Hot Runner-expertise— Honingraatrooster ontvormen, hotrunner van het merk (YUDO/SYNVENTIVE/Mold-Master) met afstemmingsondersteuning

Strenge QC en transparante vooruitgang- Wekelijkse bewerkingsfoto's, CMM-inspectie, T1-monstergoedkeuring vóór verzending

Ervaring exporteren— Matrijzen verzonden naar Europa, Noord-Amerika, Zuid-Amerika, Zuidoost-Azië

1 jaar garantie op matrijzen + levering van reserveonderdelen (glijbanen, veren, pennen)

Veelgestelde vragen

Vraag: Kunt u zowel de bovenste grille als de inzetstukken voor de onderste bumpergrille maken, mogelijk als gezinsvorm?

A: Asymmetrische hoofdroosters bestaan ​​doorgaans uit één enkele opening. Onderste inzetstukken of mistroosters – indien van vergelijkbare grootte/cyclus – kunnen worden ontworpen als 1+1 of familievorm (2+2 holtes). Wij adviseren op basis van uw jaarvolume en persformaat.

Vraag: Welke hotrunner raadt u aan voor grillevormen?

A: Hotrunner met sequentiële kleppoort (SVG) wordt sterk aanbevolen voor ABS/ASA-roosters. Hiermee kunt u de vulvolgorde regelen om laslijnen naar niet-zichtbare gebieden te duwen en vloeisporen te verminderen, vooral belangrijk voor gestructureerde of verchroomde oppervlakken.

Vraag: Kunt u in één mal een spiegelglans voor een verchroomd frame EN een matte korrel voor het rooster verkrijgen?

EEN: Ja. We gebruiken S136 gepolijste holte voor chromen framezone (SPI A1/A2) en 718H/2738HH getextureerde holte voor rooster (VDI 27–36 of Mold-Tech-patroon), met duidelijke scheidingslijn tussen de zones.

Vraag: Wat heb je nodig voor een offerte?

A: 3D-onderdeelmodel (STP/IGS/X_T), doelmateriaal (ABS / ASA / PC+ABS), jaarlijks volume / cavitatievoorkeur, gegevens van de plaat van uw injectiemachine, specificaties van de oppervlakteafwerking (spiegel / korrelstandaard / logovereiste).

Vraag een offerte aan voor uw autogrillevorm

Stuur uw grille 3D-model (STEP/IGS/X_T) en projectvereisten. ZHONGYUE MOLD levert binnen 24-48 werkuren een gratis DFM-rapport + samenvatting van de matrijsstroom + formele offerte.
