Automotive voorspatbord flare mal

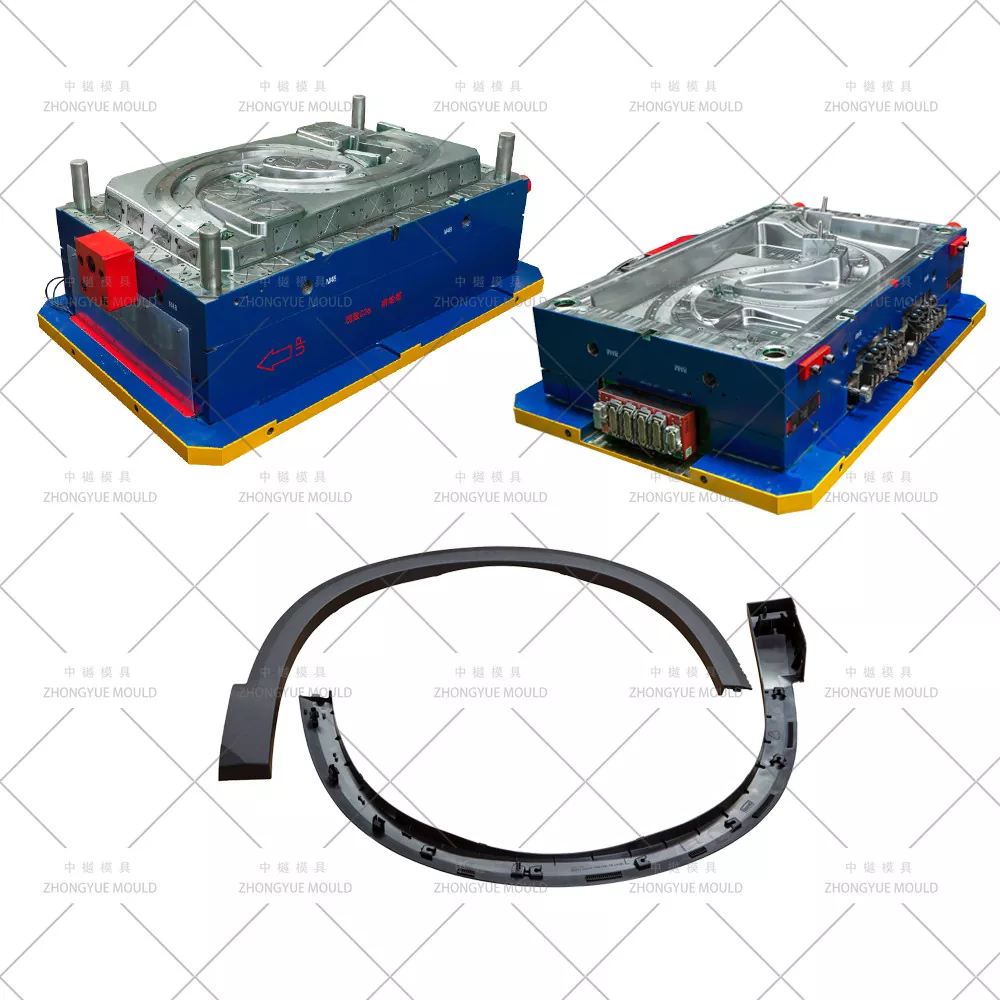

Auto-voorspatbordverbredingsvorm - Aangepaste auto voorwielkastverbreding / spatbord-wenkbrauwinjectievorm

ZHONGYUE MOLD is een professionele Chinese fabrikant van spuitgietmatrijzen die voorspatbordflare-mallen voor auto's / voorwielkast-flare-mallen (voorspatbord-wenkbrauwmallen) levert aan wereldwijde Tier-1-leveranciers van auto-onderdelen, OEM's en het offroad-segment van de aftermarket. De spatbordverbreders vooraan verschillen van de achterspatborden: ze bevatten vaak uitsparingen voor de richtingaanwijzers aan de zijkant en vakken voor parkeersensoren aan de voorkant, en vereisen een nauwkeurige afstemming van de opening/vlakke aansluiting met de voorbumper en de koplamp. De meeste zijn gegoten in zwart TPO of PP+EPDM-T20 met zware matte korrel (VDI 30–42), of in ABS/PC+ABS, klaar voor primer voor lak in carrosseriekleur. Onze mallen zijn voorzien van geoptimaliseerde koeling voor panelen met een steile kromming, verborgen onderzeese poorten aan de achterkant, hydraulische mini-glijbanen voor lamp-/sensoruitsparingen en nauwkeurige klikbevestiging van de clipnoppen.

Van OE smalle frontverbreders, brede voorspatbordverbreders (SUV/off-road) tot voorspatbordwenkbrauwen/boogafwerkingen, wij bieden volledige DFM-beoordeling en Moldflow-simulatie vóór het snijden van staal.

Specificaties van de kunststof spatbordverbreder:

Laat uw volgende Plastic Fender Flare Mould-project opfleuren!

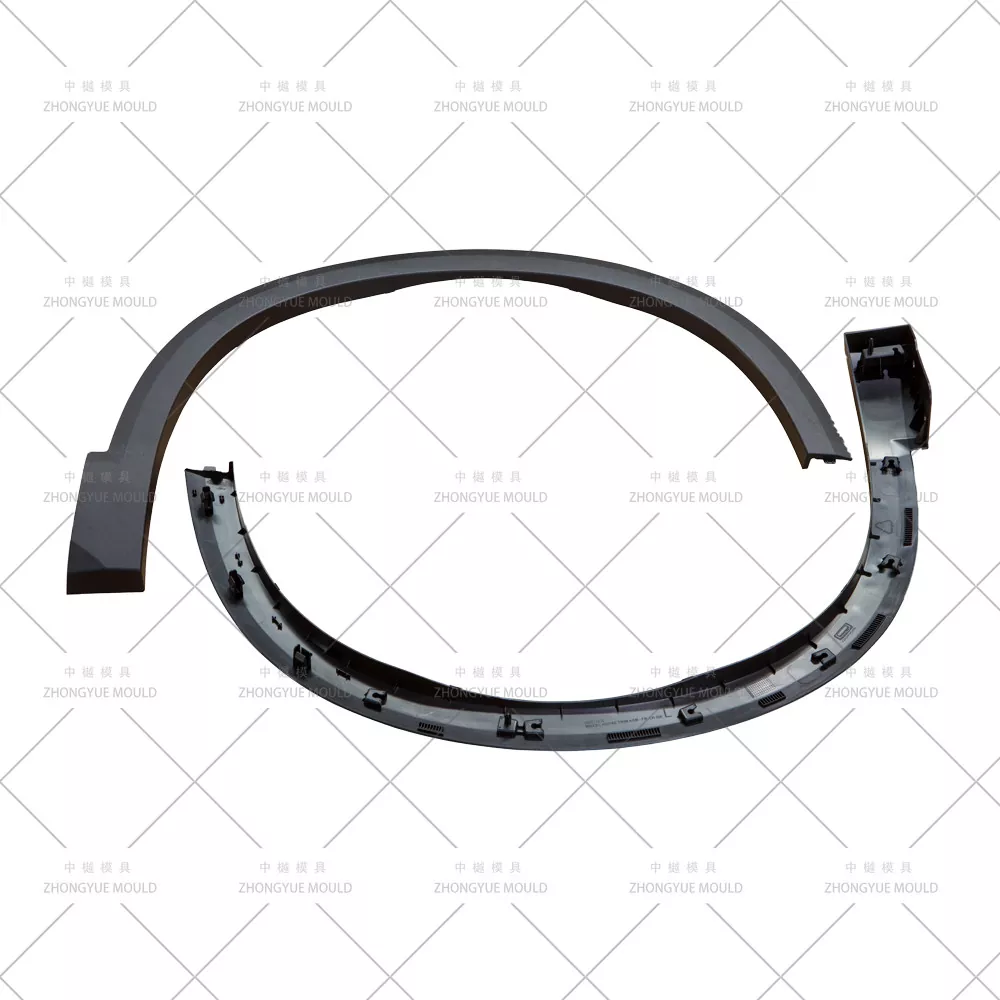

Typische voorspatbordverbreders/wielbrow-onderdelen die we bewerken

Belangrijke technische hoogtepunten voor spatbordverbreders voor het voorspatbord

Frontspecifieke ondersnijdingen— Signaallamp en sensorvakken — Schuine pennen of mini-hydraulische cilinders voor opening van zijsignaallamp en parkeersonarzak vooraan; lifters voor interne ondersnijdingen op clipzittingen.

Diepgetrokken gebogen paneeluitwerping en warpcontrole— Stripperbar, uitwerpblokarrays of vroegtijdige uitwerping met geleide terugkeer; diep schot + BeCu-inzetstukken houden ΔT ≤ 3–4℃, waardoor de eindafwijking bij de kleinere straal van de voorwielopening wordt geminimaliseerd.

Matkorrelig buitenoppervlak (TPO/PP)— Cavity VDI 30–42 of MT-110xx leer/kiezelkorrel (Mold-Tech, YS) direct geëtst; kernzijde satijn; logo/onderdeelnummer via verwisselbaar inzetstuk.

Krimpcompensatie voor polyolefinen— TPO-krimp ~1,2–1,8%; PP+EPDM-T20 ~1,0–1,5%(MD)/1,2–1,8%(TD); Moldflow-geverifieerde caviteitsafmetingen.

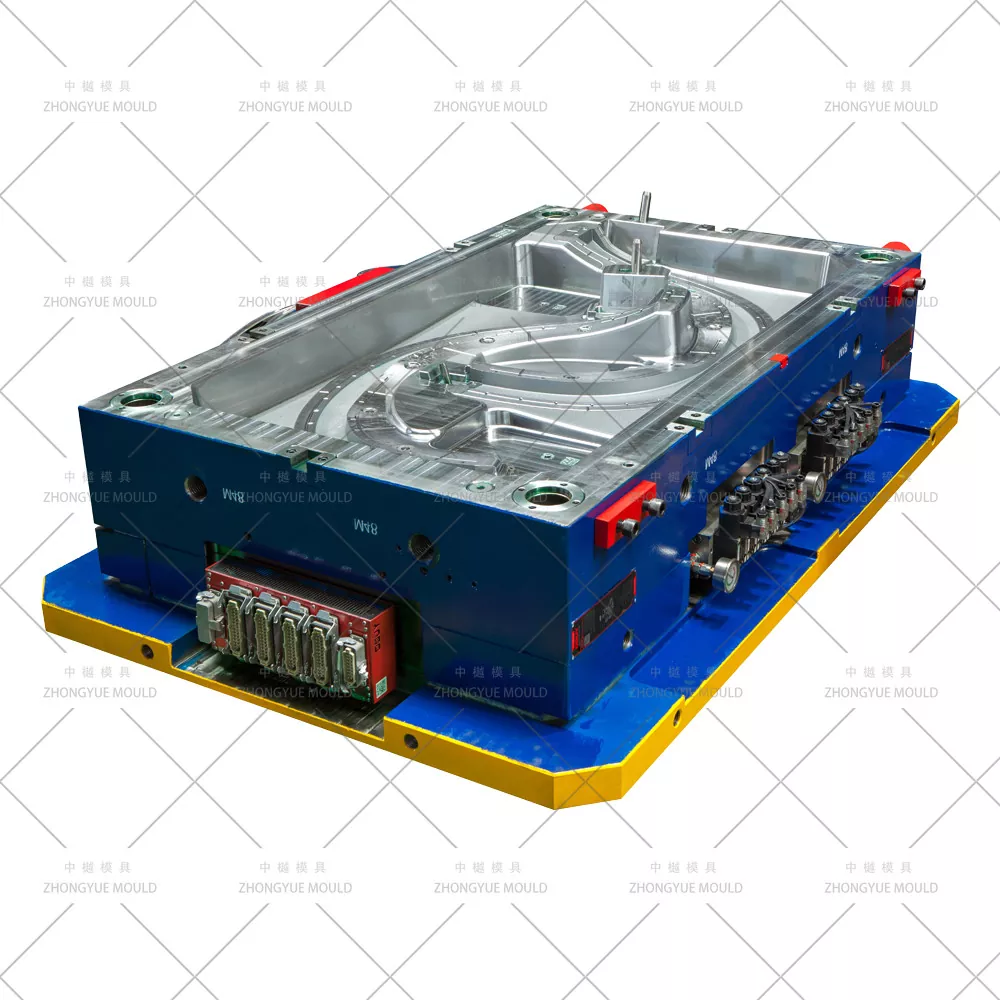

Verborgen poort op niet-zichtbare achterkant— Onderzeese (latente) poort of rand/ventilatorpoort op binnenflens/achterkant; open of sequentiële hotrunner met kleppoort optioneel voor OE-lijnen met groot volume.

1+1 optie voor spiegelholte (L+R frontverbreders)— Evenwichtig runner/hot-drop-ontwerp met gelijke vultijd; verdubbelt de output voor symmetrische frontfakkels.

Ons productie- en validatieproces van matrijzen

Projectaftrap en DFM-beoordeling— Analyseer diepgang (≥1,5° op TPO/PP), wanddikte (typisch 2,0–3,0 mm), verwijderen van richtingaanwijzer/sensorzak, opening/vlakligging tot bumper en koplamp; verbeteringen voorstellen.

Vormstroomsimulatie (Moldflow)— Vulpatroon, laslijnpositie (naar verborgen flens/achterzijde geduwd), klemkracht, koeluniformiteit en voorspelde kromtrekking voor gebogen voorpaneel.

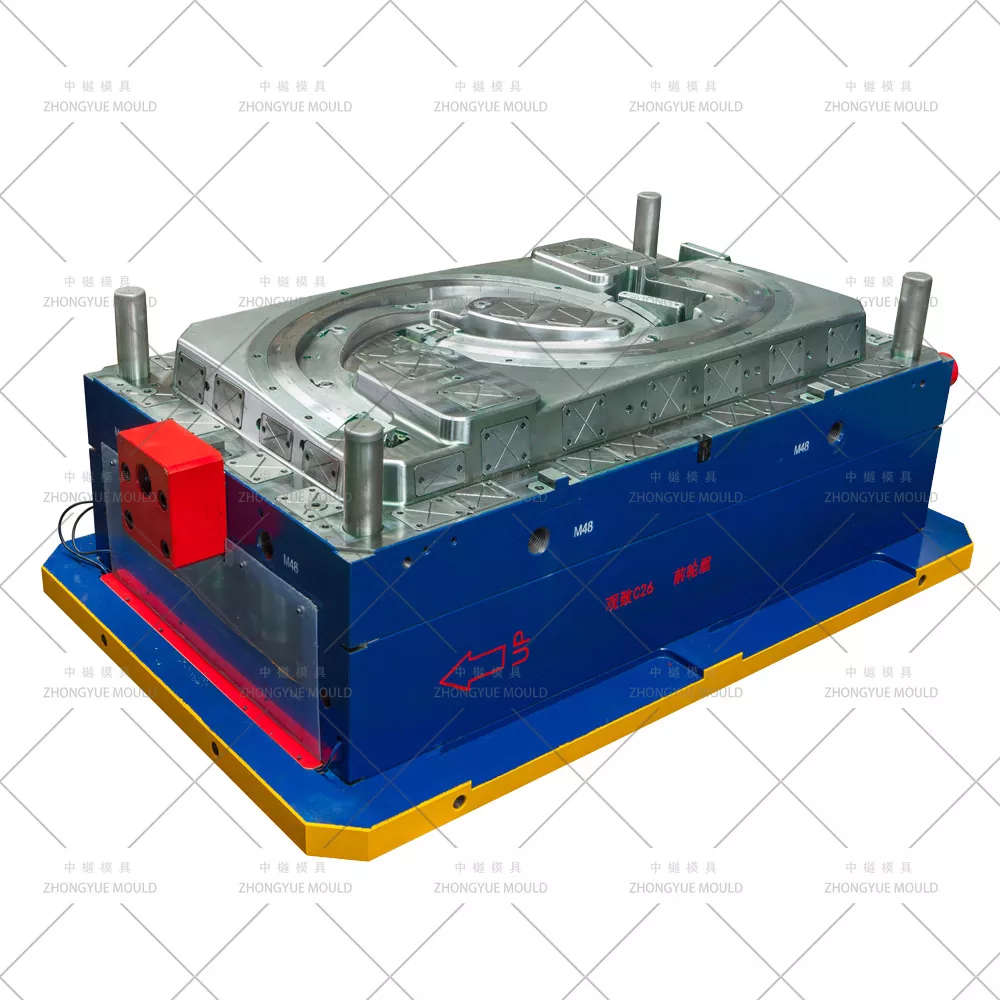

Goedkeuring van 3D-matrijsontwerp— Volledige montage met koelindeling, uitbalancering van de runner (voor 1+1), schuif-/hefferdetail voor lampzak en clipuitsparing, definitie van textuurzone.

Precisiebewerking— Hoge snelheid CNC voorbewerken/afwerken, diepgatboren voor koeling, EDM voor fijne uitsnijdingen en textuurgraveren.

T1 proef en correctie— Draaien op eigen machine; levering proefvideo + CMM maatrapport + voorbeeldonderdelen ter goedkeuring.

Definitieve verpakking en verzending- Begassingvrije behuizing, gebruikshandleiding van de mal, lijst met reserveonderdelen, warmtebehandeling en staalcertificaten.

Waarom kiezen voor ZHONGYUE MOLD voor uw voorspatbordverbredingsvorm?

Automotive exterieur schimmelervaring— In eigen huis gebouwde bumper-, spatbord-, grille-, deurpaneel- en spatbordverbreders

Intern DFM- en Moldflow-rapport— Identificeer de risico's op vullen/warp/zinken en optimaliseer vóór het snijden van staal; controleer de opening/verzonken pasvorm van de voorbumper

Flexibele Runner-oplossingen— Cold runner of merk hot runner (YUDO/SYNVENTIVE/Mold-Master); 1+1 ervaring met het ontwerpen van spiegelholtes

Strenge QC en transparante vooruitgang— Wekelijkse bewerkingsfoto's, CMM-inspectie, T1-monstergoedkeuring

Ervaring exporteren— Matrijzen verzonden naar Europa, Noord-Amerika, Zuid-Amerika, Zuidoost-Azië

1 jaar garantie op matrijzen + levering van reserveonderdelen

Veelgestelde vragen

Vraag: Wat is het verschil tussen spatbordverbreders voor en achter?

A: De koplampen aan de voorkant zijn vaak voorzien van uitsparingen voor de richtingaanwijzers aan de zijkant en vakjes voor de parkeersensoren die extra schuiven/heffers vereisen, en moeten overeenkomen met de opening/vlak met de voorbumper en de koplamp - een nauwere contourtolerantie aan de voorrand. Achterverbreders hebben doorgaans eenvoudigere contouren ten opzichte van de achterbumper/zijpaneel.

Vraag: Kun je verbredingsvormen voor het linker- en rechtervoorspatbord maken - of een 1+1 spiegelholte?

EEN: Ja. We ontwerpen LH/RH-mallen met één holte en 1+1 spiegelholtemallen om de output per opname te verdubbelen voor symmetrische frontfakkels.

Vraag: Welke oppervlaktetextuur/korrel ondersteunt u?

A: VDI 27–42 mat kiezel/leerkorrel (gewoonlijk VDI 36 voor TPO-fakkels), Mold-Tech / YS-patronen, of SPI A1/A2 hoogglans voor overschilderbare ABS-versies. Logo via verwisselbaar inzetstuk.

Vraag: Wat heb je nodig voor een offerte?

A: 3D-onderdeelmodel (STP/IGS/X_T), doelmateriaal (TPO / PP+EPDM-T20 / ABS), jaarlijks volume / cavitatievoorkeur (1×1 of 1+1), gegevens van de plaat van uw injectiemachine, oppervlaktetextuur en eventuele spleetspecificaties voor de passende onderdelen.

Vraag een offerte aan voor uw auto-voorspatbordverbredingsmal

Stuur uw 3D-model voor de voorspatbordverbreding (STEP/IGS/X_T) en projectvereisten. ZHONGYUE MOLD levert binnen 24-48 werkuren een gratis DFM-rapport + samenvatting van de matrijsstroom + formele offerte.
