Kunststof opbergorganisatoren Manden Schimmel

Kunststof opbergmanden Mandenvorm - Op maat gemaakte kunststof rooster / gaas opbergmand spuitgietfabrikant

ZHONGYUE MOLD is een professionele Chinese fabrikant van spuitgietmatrijzen die kunststof opbergmanden, manden en open rastermallen (gaasmanden, geventileerde opbergbakken, geperforeerde nutsbakken) levert aan wereldwijde merken voor thuisopslag, supermarktketens en leveranciers van industriële onderdelen. In tegenstelling tot containers met massieve wanden zijn deze organizermanden voorzien van geperforeerde wanden, rasterpatronen of grote ventilatiesleuven om de materiaalkosten te verlagen, het product lichter te maken en een luchtstroom mogelijk te maken. De maten variëren van kleine bureau-organizers (150 mm) tot grote was-/utiliteitsmanden (500 mm).

Het vormen van deze open structuren brengt unieke uitdagingen met zich mee: moeilijkheden bij het vullen van dunne roosterribben, ingesloten lucht die brandplekken veroorzaakt en complexe ondersnijdingen die secundaire uitwerping vereisen. Onze mallen maken gebruik van lay-outs met meerdere holtes (2×2, 4×4), geavanceerde ventilatiesystemen (inzetstukken van gesinterd staal) en uitwerpmechanismen in twee stappen om ervoor te zorgen dat de kwetsbare roosterstructuur veilig loskomt zonder te breken. We gieten deze doorgaans in PP (MFR 10–20) of ABS voor een evenwicht tussen flexibiliteit en stijfheid.

Van wasmanden met handgrepen tot keukenkastorganizers met verdelers, wij bieden een volledige DFM-beoordeling gericht op rastervullingssimulatie en berekening van de uitwerpkracht vóór het snijden van staal.

specificaties van kunststof mandvorm:

Laat uw volgende plastic Basket Mold-project opfleuren!

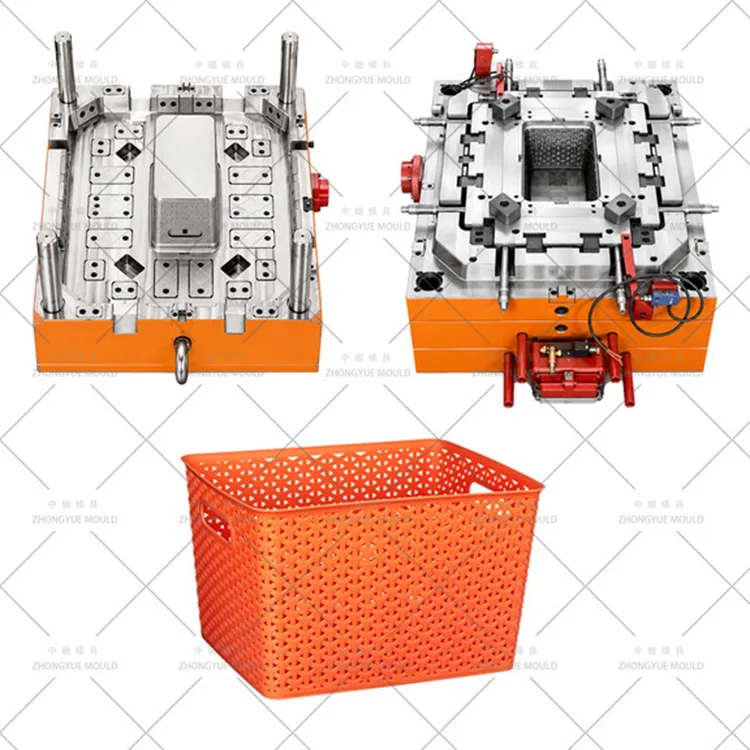

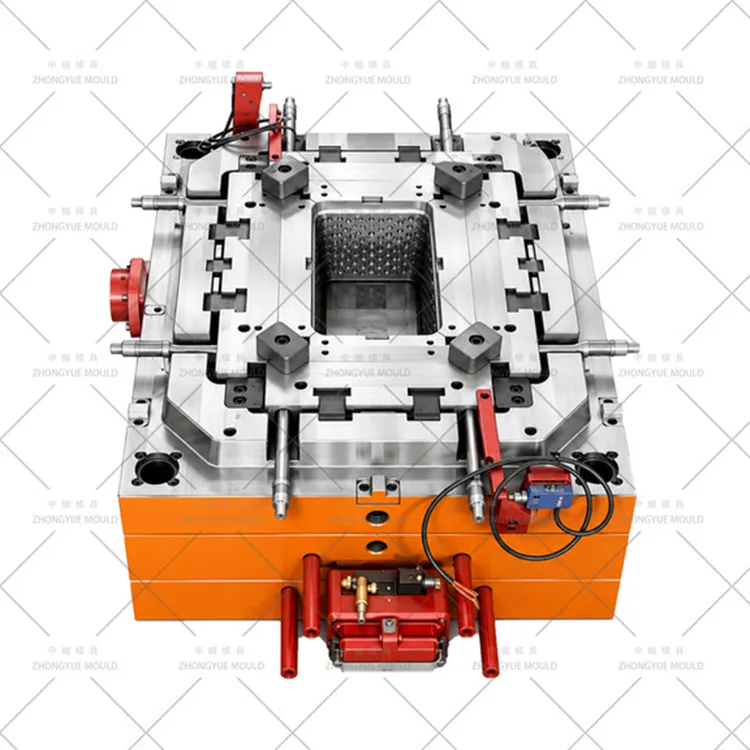

Wat is een opbergmandvorm?

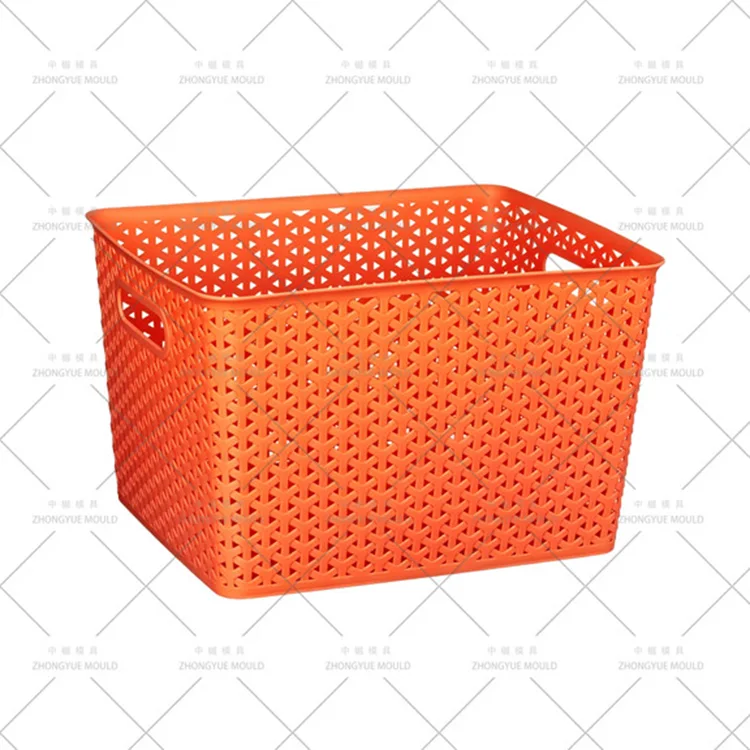

Een Storage Organizer Basket Mold is een hulpmiddel dat is ontworpen om geventileerde, lichtgewicht containers te maken:

Open raster-/maasstructuur — Muren zijn niet massief; ze bestaan ​​uit een netwerk van ribben die vierkanten, ruiten of sleuven vormen. Hierdoor ontstaan ​​ondersnijdingen die standaard uitwerpen niet aankan.

Dunne ribbensecties — Rasterribben zijn doorgaans 1,0–2,0 mm dik. Het vullen van deze dunne secties vereist een hoge injectiesnelheid en druk.

Ventilatiesleuven - Grote openingen voor de luchtstroom zorgen ervoor dat er minder oppervlak in contact komt met de mal, waardoor het afkoelen snel gaat maar het uitwerpen lastig is.

Geïntegreerde handgrepen — Vaak voorzien van zijhandgrepen die dun zijn en gevoelig zijn voor knappen als ze verkeerd worden uitgeworpen.

Belangrijkste hoogtepunten van de matrijstechniek (grid basket mould)

Extreem ventilatieontwerp (prioriteit nr. 1)

Lucht raakt gemakkelijk opgesloten in roosterzakken. We hebben ventilatieopeningen van 0,01–0,015 mm ingebouwd rond elke roostercel en ventilatie-inzetstukken van gesinterd poreus staal aan het uiteinde van de lange ribben. Zonder dit zal de mal het plastic verbranden voordat het rooster volledig gevuld is.

Tweestaps uitwerp-/stripperplaatmechanisme

Omdat het raster als ondersnijding fungeert, gebruiken we vaak:

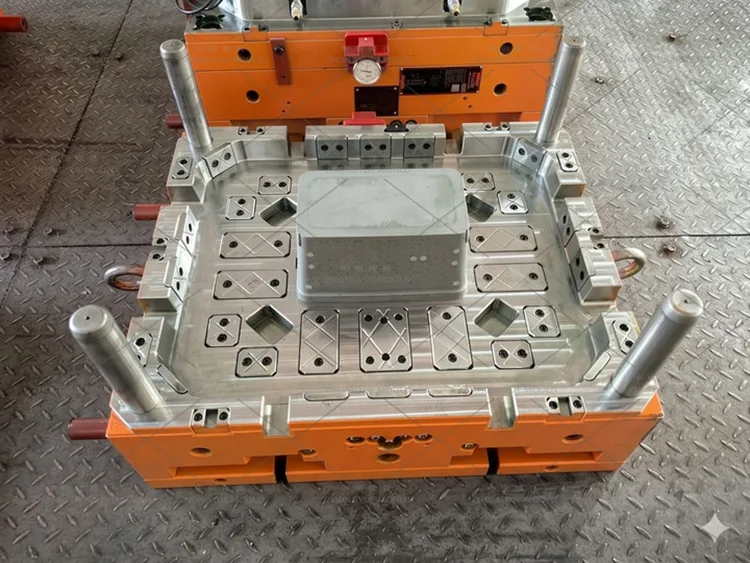

Stripperplaat: Een plaat die de hele mand gelijkmatig van de kern duwt, waardoor roostervervorming wordt voorkomen.

Uitwerpen in twee stappen: Eerst duwen de uitwerppennen de mand lichtjes; vervolgens voltooit een stripplaat het ontvormen. Dit vermindert de spanning op de individuele roosterribben.

Rastervullingsimulatie (Moldflow)

Dunne ribben zijn moeilijk te vullen. We gebruiken Moldflow-analyse om de exacte poortlocatie te bepalen (meestal een ventilatorpoort of meerdere poorten) om ervoor te zorgen dat alle rastercellen tegelijkertijd worden gevuld zonder laslijnen in het midden van het gaas.

Controle van de dikte van de ribwortel

Waar de dunne roosterribben de stevige basis of rand raken, kunnen zich dikke delen vormen. We ontwerpen geleidelijke dikteovergangen (30–45° taps toelopend) om zinksporen op het zichtbare buitenoppervlak van de mand te voorkomen.

Behandel ondersnijdingsoplossingen

Zijhandgrepen hebben vaak ondersnijdingen. We gebruiken kleine schuine lifters of ontwerpen de handgreep met voldoende diepgang zodat het PP-materiaal over de kern kan buigen (flexibele uitwerping).

Efficiëntie met meerdere holtes

Dit zijn artikelen met een hoog volume. We ontwerpen mallen met 2 holtes, 4 holtes of zelfs 8 holtes met gebalanceerde Y-aftakkingen om de output te maximaliseren.

Ons productie- en validatieproces (mandvorm)

Rastervulling en ontluchting DFM — Analyseer de dikte van de rasterribben (1,0–2,0 mm). Voer Moldflow uit om het vullen te simuleren en de locaties van luchtopvangplaatsen te identificeren. Ontwerp ontluchtingsstrategie. Gratis DFM-rapport.

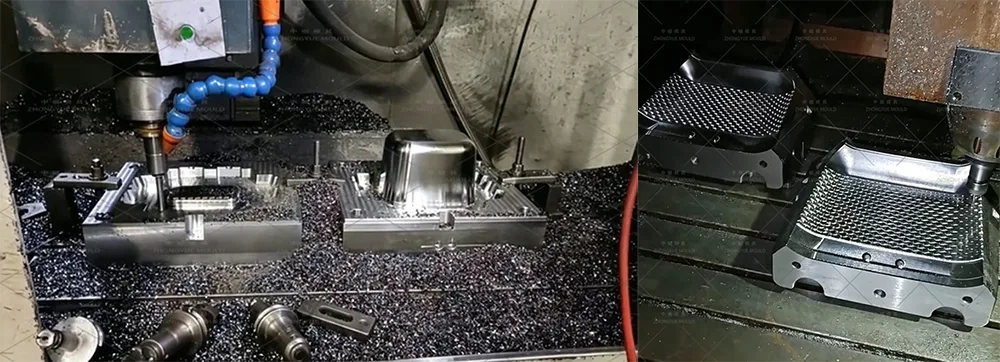

Bewerking van de stripperplaat - Slijp de opening van de stripperplaat nauwkeurig om ervoor te zorgen dat deze de roosterribben vrijmaakt zonder vast te lopen.

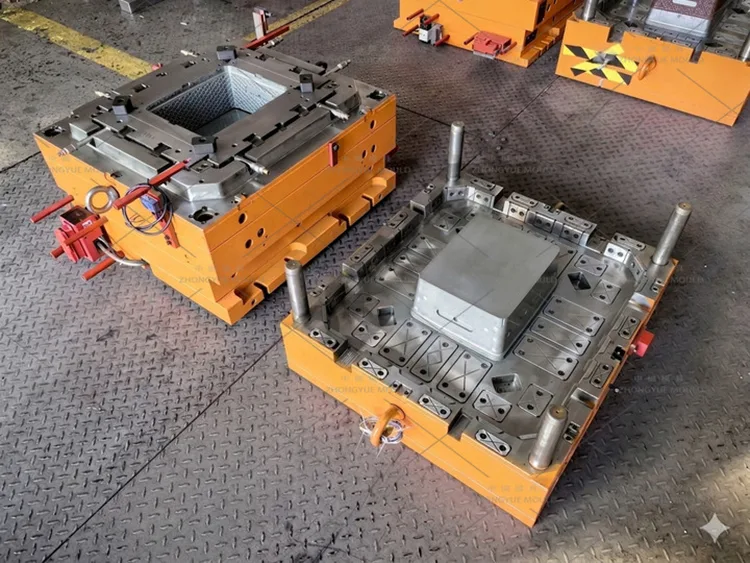

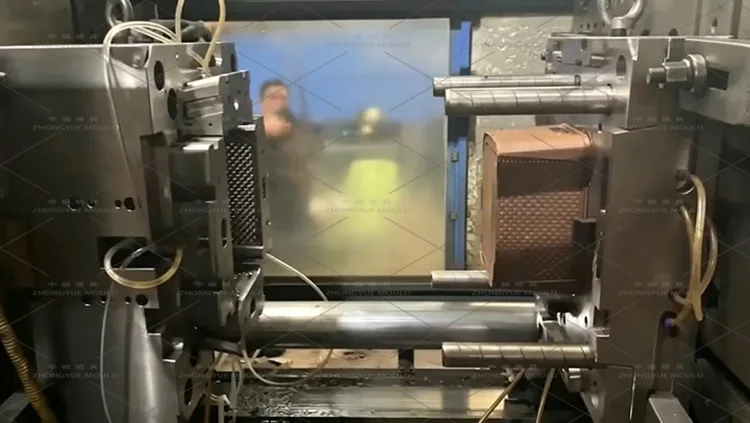

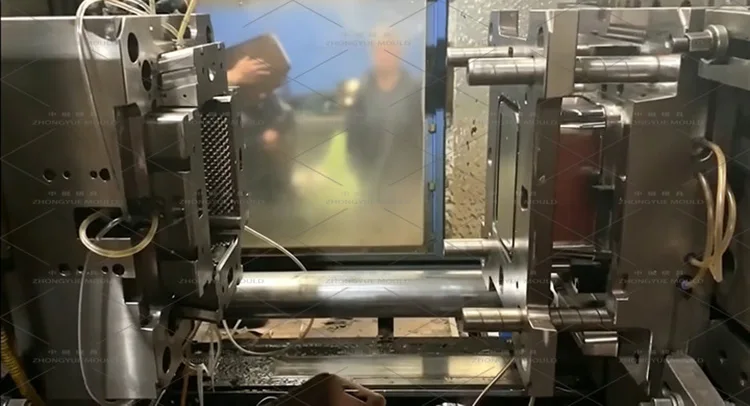

Assemblage en T1-proefversie — Draaien op een interne machine. Voer een rasterintegriteitstest uit (buig het raster handmatig om er zeker van te zijn dat er geen breuken optreden). Controleer op korte schoten of brandplekken. Aanleveren proefvideo + samples.

Optimalisatie en goedkeuring — Pas de ontluchtings- of uitwerpsnelheid aan als het rooster spanning vertoont. Vorm gereedmaken voor verzending.

After-Sales Support — 1 jaar garantie, technische begeleiding op afstand en reserveonderdelen (stripperplaatveren, uitwerppennen).

Waarom kiezen voor ZHONGYUE MOLD voor uw opbergmandvorm?

Experts op het gebied van rasterstructuur — Wij begrijpen de unieke vul- en uitwerpuitdagingen van open mesh-ontwerpen.

Ontluchtingsspecialisten — Onze mallen zijn voorzien van geavanceerde ventilatie (poreus staal) om brandplekken in dunne ribben te voorkomen.

Veilig uitwerpontwerp - We gebruiken stripplaten en tweestaps uitwerpen om te voorkomen dat het kwetsbare rooster tijdens het ontvormen breekt.

Hoge cavitatie – Bewezen ervaring met lay-outs met 2, 4 en 8 caviteiten voor maximale productiviteit.

Kwaliteitsborging — We testen de sterkte van het net en de vulintegriteit tijdens T1-proeven.

Veelgestelde vragen — Mandvorm voor opbergorganisator

Vraag: Waarom hebben roostermanden vaak brandplekken?

A: Omdat lucht vast komt te zitten in de kleine roostercellen. Wij lossen dit op met uitgebreide ontluchting (0,01 mm scheidingslijnen + poreuze stalen inzetstukken).

Vraag: Hoe werp je een mand uit die voornamelijk uit gaten bestaat?

A: Je kunt geen standaard pinnen gebruiken (ze zouden door de gaten steken). Wij gebruiken een stripperplaat die in één keer de hele velg aandrukt, of een tweestaps uitwerpsysteem.

Vraag: Kun je hiervoor mallen met meerdere holtes maken?

A: Ja, voor maten kleiner dan 300 mm maken we vaak mallen met 2 of 4 holtes. Bij grotere wasmanden is 1×1 standaard.

Vraag: Welk materiaal is het beste voor roostermanden?

A: PP (MFR 10–20) is het beste omdat het flexibel genoeg is om los te komen van de ondersnijdingen van het rooster zonder te breken. ABS is te broos voor complexe roosters, tenzij de diepgang erg groot is.

Vraag: Wat heb je nodig voor een offerte?

A: 2D-tekening (PDF/DWG) + 3D-model (STP/IGS) van de mand, met specificatie van maat, rasterpatroon, materiaal en gewenste holtes.

Vraag een offerte aan voor uw kunststof opbergorganizers, manden, mal

Stuur uw mandtekeningen of specificaties naar ZHONGYUE MOULD. Wij zorgen voor een uitgebreide DFM-analyse (met betrekking tot het vullen, ontluchten en uitwerpen van het rooster) + formele offerte binnen 24-48 werkuren.

Neem vandaag nog contact met ons op om de productie van uw opslagmanden te optimaliseren met een hoogefficiënte rastermandinjectiematrijs!
