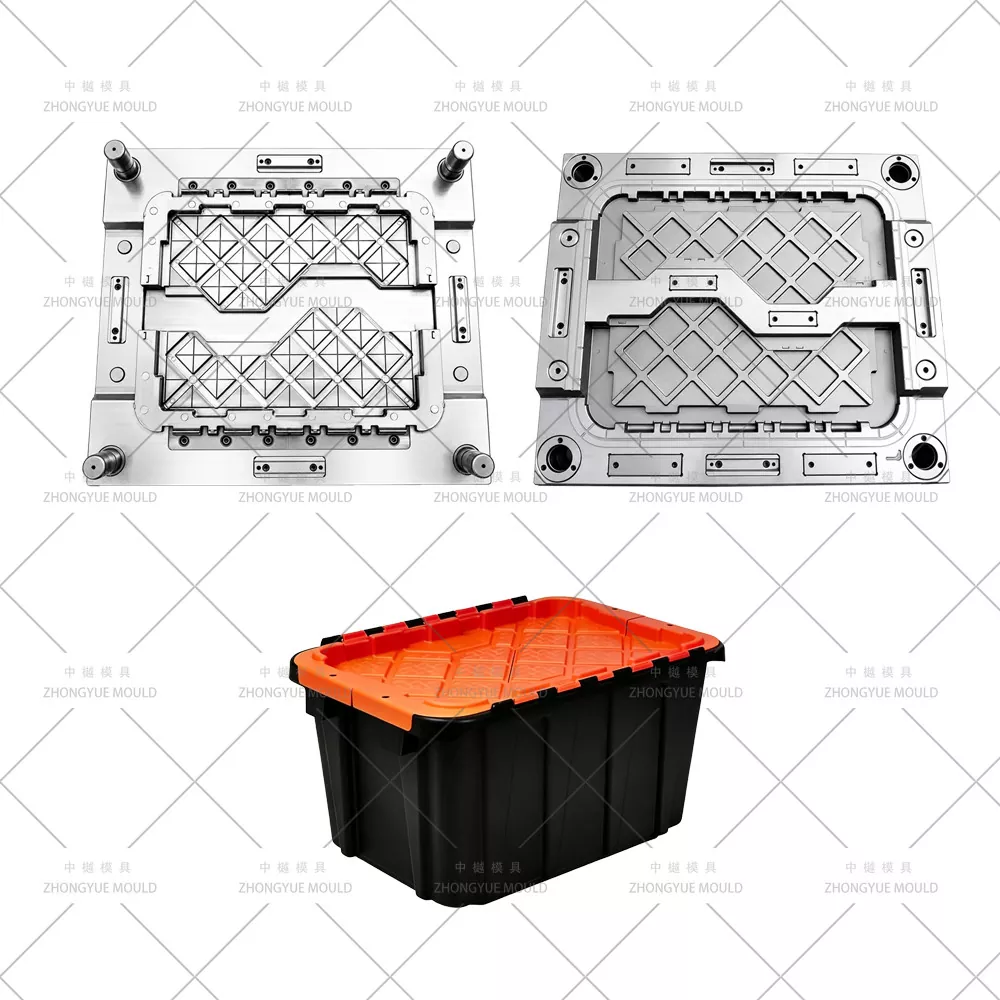

Stapelbare opbergdoos met bijgevoegde dekselvorm

Stapelbare stapelbare opbergdoos met bevestigde dekselvorm - Insert Exchange Euro-container met bevestigd deksel / Nestbare spuitgietmatrijs Fabrikant

ZHONGYUE MOLD is een professionele Chinese spuitgietfabrikant die nestbare stapelbare opbergdozen met aangehechte dekselmallen / inzetbare nestbare bakken met geïntegreerde PP-scharnierdeksels levert (Euro-voetafdruk 400 × 300 mm en 600 × 400 mm - 21L / 46L / 56L / 67L) aan wereldwijde private labels in de detailhandelsketen, 3PL logistieke dienstverleners, farmaceutische distributeurs en achterkameroperaties in supermarkten.

In tegenstelling tot standaard mallen met één specificatie, gebruikt ons Insert Exchange Mold-systeem één gemeenschappelijke malbasis (S50C / LKM / DME heavy-duty) met verwisselbare holte- en kerninzetstukken voor 21L (400×300×260mm, ~1,6kg PP) en 46L/56L (600×400×265–315mm, ~2,6–3,0kg PP). Dit bespaart ~30-40% op programma's met meerdere formaten: u koopt één basis + twee sets inzetstukken in plaats van twee complete mallen. Alle varianten zijn voorzien van een integraal PP-levend scharnier (0,25–0,4 mm web, gematigde koeling met BeCu-zones om de flexvermoeidheidslevensduur van meer dan 50.000 cycli te behouden), nestingconus 1,5–3°/zijde (geneste hoogte 75–90 mm = 60–75% volumebesparing), manipulatiebestendige oogjes en aan 4 zijden verzonken etikethouders.

Van private-label 21L-nestbakken met vast deksel voor de detailhandel, 46L/56L Euro-containers met vast deksel voor magazijnpicking, tot antimicrobiële (Ag⁺/ZnO) bakken van PP-kwaliteit voor de farmaceutische/voedingssector, wij bieden volledige DFM-dekking voor nestinterferentiecontrole (10 hoog, ≥2 mm vrije ruimte), kleur-masterbatch-stroomanalyse om streeplijnen op vlakke dekseloppervlakken te voorkomen, en ventilatieopeningen van poreus staal voor antimicrobiële / koolstofadditief PP.

Specificaties van de kunststof injectie-opbergdoos:

Laat uw volgende Plastic Storage Box Mold-project opfleuren!

Wat is een stapelbare nestkast met bevestigd deksel (insteekwisselversie)?

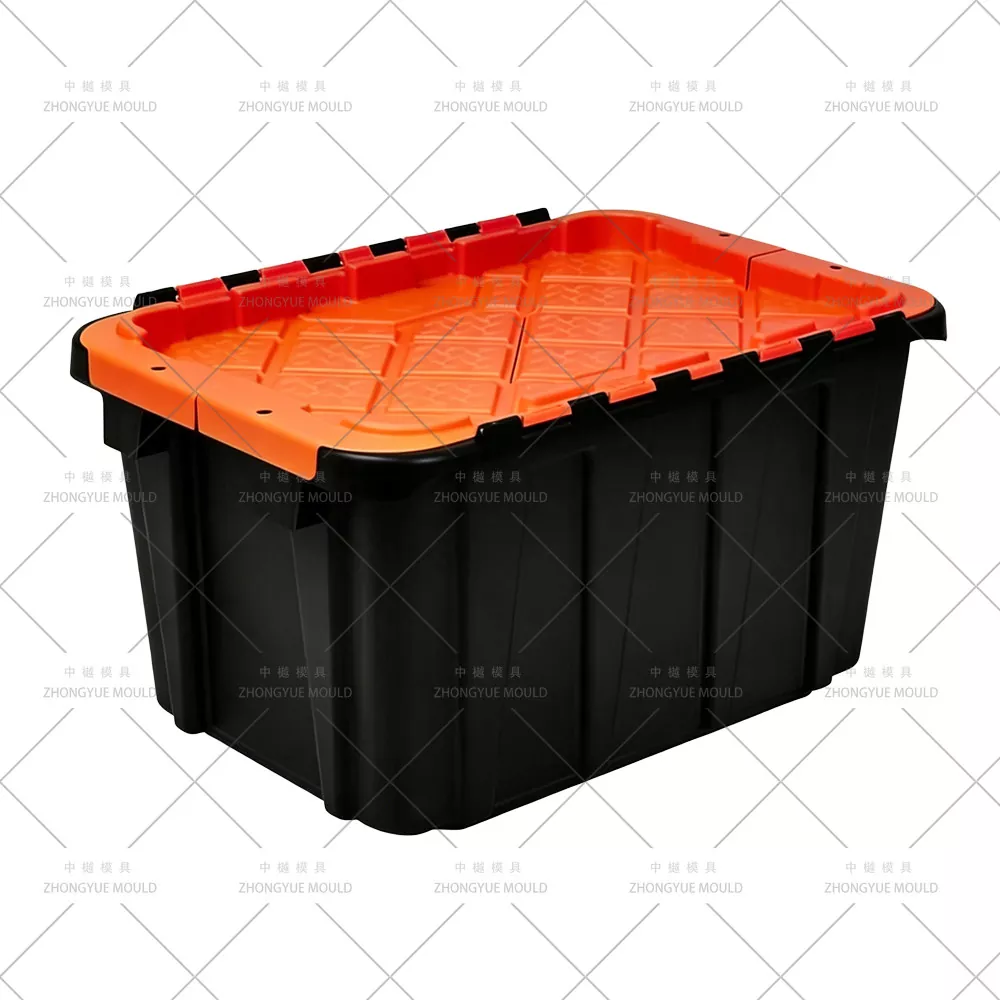

Een stapelbare nestkast met bevestigd deksel is een spuitgegoten container uit één stuk: dooslichaam + "krokodil" met dubbele klep of deksel met enkele klep + integraal PP levend scharnierweb - alles in één keer (1×1 holte). Onze versie voegt verwisselbare holte-/kerninzetblokken toe binnen een gedeelde mastermalbasis, zodat u zowel de 400×300-serie (21L) als de 600×400-serie (46L–67L) kunt produceren door alleen de inzetstukken te verwisselen (30–45 minuten omschakeling).

Belangrijkste identificatiegegevens versus eerdere artikelen:

Wisselvormsysteem plaatsen— gemeenschappelijke steun, geleide inzetcassettes geplaatst door paspennen en vergrendeld met zeskantbouten; herhaalbaarheid ±0,05 mm.

Antimicrobieel / ESD PP-compatibel— poreuze ventilatie-inzetstukken (gesinterd staal) in de laatste vulzones om brandwonden te voorkomen bij het gebruik van Ag⁺/ZnO of met koolstof geladen PP.

Snelle kleurverandering DFM— gebalanceerde runner (of hot-tip per inzetstuk), flow-leader-analyse zorgt voor een gelijkmatige pigmentverspreiding; poortlocatie geoptimaliseerd om las-/smeltlijnen op de brede bovenkant van het deksel te verbergen.

Dynamische stapeltest DFM-controle— vlakheid van de bovenflens ±0,2 mm gegarandeerd; gesimuleerde 5-hoog gestapelde @ nominale belasting (25 kg dynamisch / 100 kg statisch volgens Euro ALC-norm - web 3/14) in DFM-rapport.

RFID-zak / ultrasone logoplaatuitsparing— holte bevat gefreesd vak voor toekomstige RFID-tag onder deksel en verwisselbaar logo-reliëf/deboss-inzetstuk.

In het veld te onderhouden scharnierinzetstuk— BeCu-scharnierzoneblok vastgeschroefd vanaf het scheidingsvlak → vervang het versleten scharnierpolijstinzetstuk zonder de hele holte te strippen.

Belangrijkste hoogtepunten van matrijstechniek (wisselplaatwissel / AM-ready nesting ALC)

Wisselvormbasisontwerp invoegen

Basisbasis LKM/DME C-plaat + steunplaat, machinaal bewerkt voor cassettes met geleide inzetstukken (holte- en kerninzetstukken), gepositioneerd met Ø20–25 mm paspennen, vastgeklemd via inbusbouten. Geïndexeerde herhaalbaarheid ≤0,03 mm. Uitwisselsets beschikbaar: 21L (voetafdruk 400×300) en 46L (voetafdruk 600×400). Optionele offertes voor dieptrekkerninzetstukken van 56L/67L.

Integraal PP Living-scharnier - Webverdunning en matige BeCu-koeling

Holle scharnierweb plaatselijk verdund tot 0,25–0,4 mm (typ. 0,3 mm voor PP MFR 8–12) met R0,15–0,25 mm mengradii, gepolijst SPI A2/B1. Het BeCu-inzetstuk in de scharnierzone heeft een temperatuur van ΔT 5–6℃ (gematigde stroming – NIET overgekoeld!) om de moleculaire oriëntatie en vouwduurzaamheid van PP te behouden (50.000+ open/dicht-cycli). Het scharnierinzetstuk is een vervangbaar, vastgeschroefd blok vanaf het scheidingsvlak.

Nesting Taper en 10-hoge interferentie DFM

Diepgang zijwand 1,5–3°/zijde (ID en OD dezelfde tapsheid om de muur constant te houden wanneer deze is genest). We simuleren 10 geneste lege ruimtes in 3D → controleer de minimale afstand van ≥2 mm (aanbevolen ≥1,5 mm) tussen geneste muur en basisnokken/ribben. Gewenste geneste hoogte: 75–90 mm (21L–67L bereik) = 60–75% volumereductie.

Antimicrobieel / ESD PP-ventilatie (poreuze stalen inzetstukken)

Voor Ag⁺/ZnO antimicrobieel of met koolstof geladen ESD PP: ventilatie-inzetstukken van gesinterd poreus staal (porie van 10–20 μm) in de laatste vulzone (dekselkroon en schouder met diepe kern) + ventilatieopeningen van 0,01–0,015 mm → voorkom brandvlekken door additieve deeltjes. Ventilatie-inzetstukken toegankelijk vanaf de buitenkant van de mal voor reiniging/vervanging.

Color-Masterbatch Flow- en streeppreventie DFM

Poort geplaatst op de binnenflens van het deksel of de binnenflens van de bovenkant van de doos - restant verborgen aan de buitenkant; stroomlengte gebalanceerd per holte. We voeren Moldflow filler + kleurstofsporensimulatie uit om te bevestigen dat er geen las-/smeltlijn op het zichtbare oppervlak van het deksel zit; adviseer het MB-letdownpercentage (1–2%) en het schroefhersteltoerental om spatten/strepen op grote gesatineerde platte vlakken te voorkomen.

Vlakheid bovenflens ±0,2 mm en controle op stapellip-aangrijping

Bovenflens machinaal bewerkt tot vlakheid ±0,2 mm; De uitsparing voor de stapellip past in het deksel van de onderliggende doos (wanneer deze volledig is gestapeld). DFM verifieert de diepte van de stapellip versus het datum van het deksel om schommelen op een 5-hoog geladen stapel te voorkomen volgens Euro ALC-referentie (statische belasting 100 kg, dynamisch 25 kg – lijf 3/14).

Sabotageoogje en uitsparing voor labels aan 4 zijden

Ingegoten Ø4–5 mm doorlopende gaten (oogjes) voor wegwerpveiligheidszegels; verzonken etiketplaten van 80×40 mm (4 zijden, diepgang ≥2°, afronding R0,5 mm) voor zelfklevende/zeefdruklabels — geen extra gereedschapskosten tenzij aangepast formaat.

Verborgen subpoort op deksel/Bx bovenste binnenflens

Ø1,2–1,8 mm onderzeese poort schaart schoon op de niet-zichtbare binnenflens; Schuif NOOIT door het scharnierweb heen (zwakke oriëntatie en risico op brandwonden). Coldrunner Y-tak per inzetstuk of hot-tip (YUDO/SYNVENTIVE 1-tip) optioneel.

BeCu bodemradius + centrale baffle-koeling

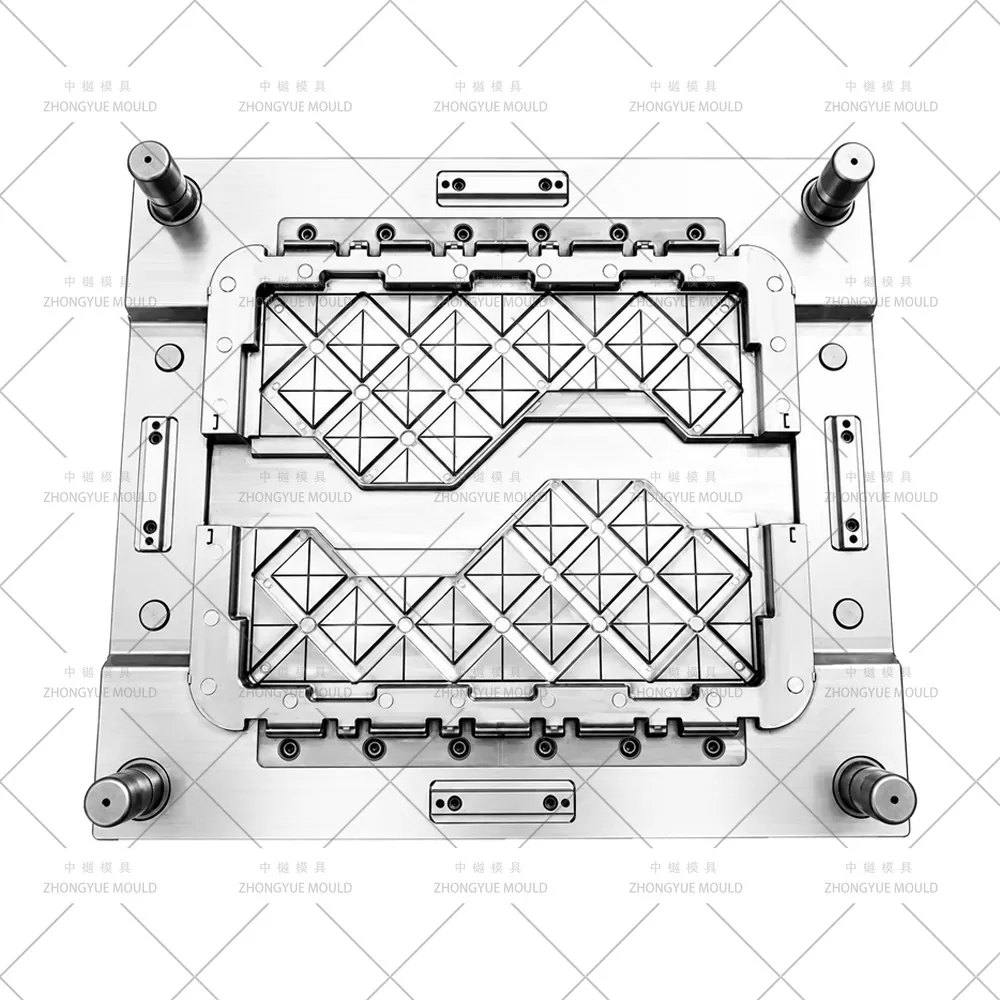

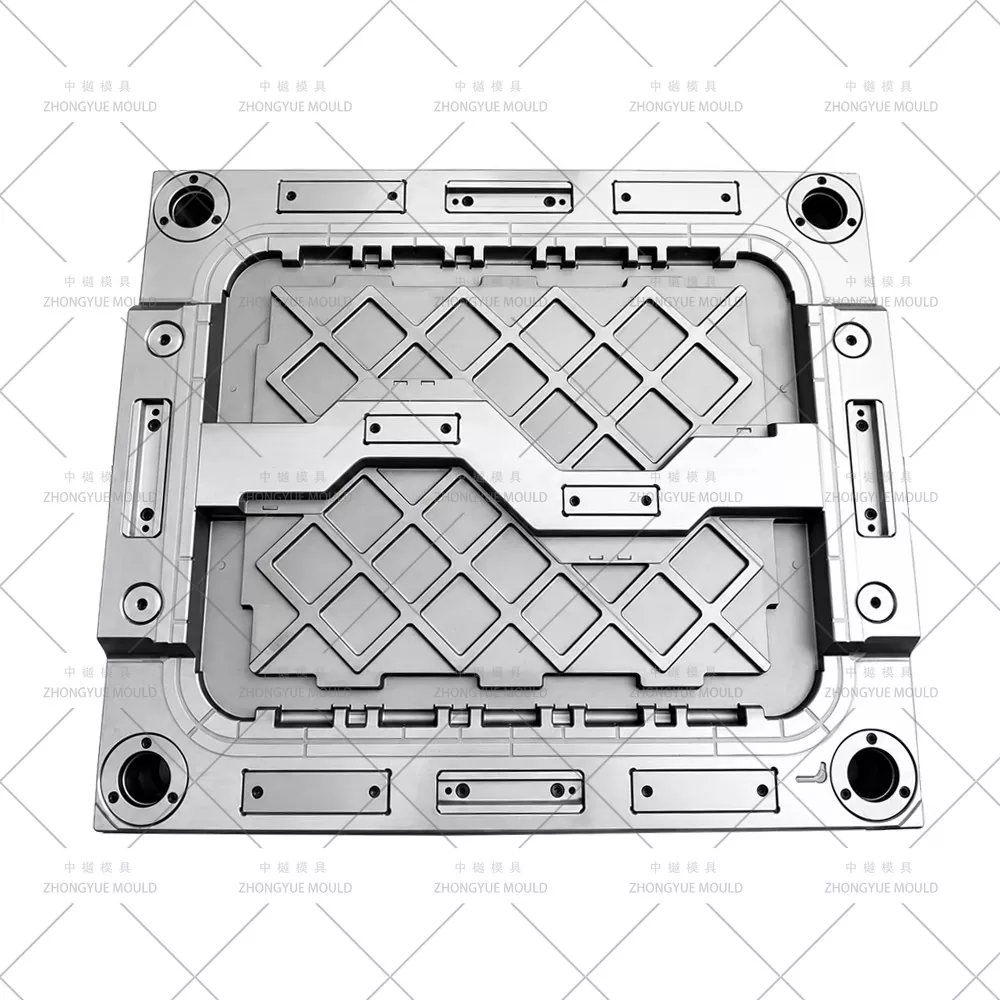

Kern: Ø10–12 mm schot; Holte onderradius: BeCu-inzetstuk; Scharnierzone: afzonderlijk BeCu-inzetstuk met gematigde ΔT. 2–3 geïsoleerde circuits; ΔT inlaat–uitlaat ≤4℃ (kern), 5–6℃ (scharnierzone OK).

Toepassingen van Insert-Exchange Nesting ALC's (21L en 46L/56L/67L)

Ons productie- en validatieproces (Insert Exchange Nesting ALC Mold)

Nesting + MB Flow + AM-Vent DFM Review — Analyseer muur (1,8–2,8 mm), scharnierweb 0,25–0,4 mm met radii, nestingconus 1,5–3°/zijkant, kleur-MB-let-down en poortlocatie om laslijnen aan de bovenkant van het deksel te voorkomen. Simuleer nestinterferentie van 10 hoog (≥2 mm speling) en vulstroom met kleurstofspoor. Voor AM/ESD PP: specificeer poreuze ventilatielocaties. Gratis DFM-rapport.

Masterbasis- en wisselplaatcassettebewerking — CNC ruwe/afgewerkte holte- en kernwisselplaten tot ±0,02 mm; handpassend BeCu-scharnierinzetstuk met thermische contactcontrole; uitsparingen voor machinelabels en sabotageogen; poreuze ventilatie-inzetstukken geïnstalleerd en getest met lucht.

Assemblage en T1-proefversie (beide wisselplaatsets) — Draaien op een interne machine met gespecificeerde PP (MFR volgens uw specificaties). Produceer samples van zowel 21L als 46L inserts (wisseltijd opgenomen). Controle: scharniervouwtest (handmatig/mech 50k+ doel), geneste hoogte (doel ≤80 mm voor 46L), vlakheid van de bovenflens ±0,2 mm, poort-overblijfselkwaliteit. Aanleveren proefvideo + monsters + CMM-rapport.

Correctie en definitieve goedkeuring — Pas de koelstroom/ventilatie aan indien nodig; scheepsmasterbasis + inzetcassettes in apart gelabelde begassingvrije koffers met malhandleiding, reserveonderdelen (uitwerppennen, BeCu-scharnierinzet verkrijgbaar als verbruiksartikelen, poreuze ontluchtingsreserveonderdelen).

Ondersteuning na verkoop — 1 jaar garantie (niet door de mens gemaakt), gratis reserveonderdelen, begeleiding op afstand voor de procedure voor het vervangen van wisselplaten en vervanging van BeCu/ontluchting.

Waarom kiezen voor ZHONGYUE MOLD voor uw Insert Exchange Nesting ALC-vorm?

Ervaring met het uitwisselen van wisselplaten en Euro ALC-ervaring met meerdere formaten — We hebben mallen met gemeenschappelijke basis gebouwd voor nestbakken van 21 liter (400×300)+46 liter (600×400) met verwisselbare holte/kerncassettes — bespaart u 30-40% ten opzichte van twee volledige mallen.

Geavanceerde DFM: Nesting Interferentie + MB Flow + AM/ESD Vent Planning - We simuleren 10-hoge nesten, kleur-masterbatch flow streak-preventie, en specificeren poreuze stalen ventilatieopeningen voor antimicrobiële/koolstofgevulde PP vóór staalsneden.

Vervangbaar BeCu-scharnierinzetstuk (vastgeschroefd vanaf scheidingsvlak) — Versleten scharnierpolijstzone binnen enkele minuten verwisseld zonder de holte te strippen; verlengt de levensduur van de matrijs economisch.

Strenge kwaliteitscontrole en transparante voortgang: wekelijkse bewerkingsfoto's, T1-monsters van beide wisselplaatsets, scharniervouwtest en verificatie van de geneste hoogte vóór verzending.

Exportervaring - Matrijzen verzonden naar Europa (EN 840 footprint-discussie), Noord- en Zuid-Amerika, ZEE, Midden-Oosten.

1 jaar garantie + reserve BeCu-scharnierinzetstukken / poreuze ventilatie-inzetstukken beschikbaar

Veelgestelde vragen — Stapelbare nestkast met bevestigd deksel (inzetwissel) Vorm

Vraag: Wat is een Insert Exchange Mould-systeem en waarom zou ik het gebruiken?

A: Eén zware matrijsbasis + verwisselbare holte/kerninzetcassettes voor verschillende maten (bijv. 21L 400×300 mm en 46L 600×400 mm). U betaalt voor één basis + twee inzetsets in plaats van twee complete mallen — bespaart ~30-40% CAPEX. Omschakeling ~30–45 minuten door de klemschroeven los te draaien en de pluggen te verwisselen.

Vraag: Kunt u antimicrobieel PP (zilver/zinkion masterbatch) of ESD PP gebruiken?

EEN: Ja. Deze additieven kunnen brandplekken veroorzaken als ze niet goed worden geventileerd. We ontwerpen ventilatie-inzetstukken van gesinterd poreus staal op de laatste vulzones + diepere ventilatieopeningen op de scheidingslijn → voorkomen uitspreiden/branden. We vermelden het ventilatie-reinigingsinterval in de malhandleiding.

Vraag: Hoe voorkom je kleurstrepen op grote platte dekseloppervlakken?

A: We voeren een Moldflow-vuller + kleurstof-trace-simulatie uit op basis van uw kleurmasterbatch-verliespercentage (typisch 1-2%). De schuif is op de binnenflens geplaatst (verborgen) met een uitgebalanceerde stroomlengte; we verifiëren dat er geen las-/smeltlijn verschijnt op het zichtbare oppervlak van het deksel. Er wordt ook advies gegeven over het schroeftoerental en de tegendruk.

Vraag: Welke PP MFR adviseert u voor de beste levensduur van de scharnieren in deze mal?

A: MFR 8–12 g/10min (copolymeer PP) voor integraal scharnier — behoudt vouwduurzaamheid (50.000+ cycli) zonder witte spanningsscheuren. MFR 12–18 is bruikbaar, maar de levensduur van de scharnieren neemt af; MFR >20 niet aanbevolen voor scharnierzone.

Vraag: Wat heb je nodig voor een offerte?

A: 2D-tekening (PDF/DWG) + 3D-model (STP/IGS/X_T) van ELKE gewenste maat (bijv. 21L + 46L) OF duidelijke foto's met afmetingen (buiten/binnen L×B×H, wanddikte, geneste hoogte indien bekend, scharnierwebspecificatie indien aanwezig). Vertel ons PP-kwaliteit (MFR), jaarvolume, kleur-MB% en of een antimicrobiële/ESD-versie nodig is.

Vraag een offerte aan voor uw stapelbare nestkast met bijgevoegde dekselvorm (Insert Exchange System)

Stuur uw nesting ALC 2D/3D-tekeningen (voor elk formaat — bijvoorbeeld 21L 400×300 & 46L 600×400) en projectvereisten (PP MFR, kleur-MB%, antimicrobieel/ESD ja/nee). ZHONGYUE MOLD levert binnen 24-48 werkuren een gratis Nesting-Interference + MB-Flow + AM/ESD Vent DFM-rapport + formele offerte.

Neem nu contact met ons op om uw Insert Exchange Euro-Size Nestable Attached-Lid Container / Nesting Stackable Tote Injection Mould-project te starten!
