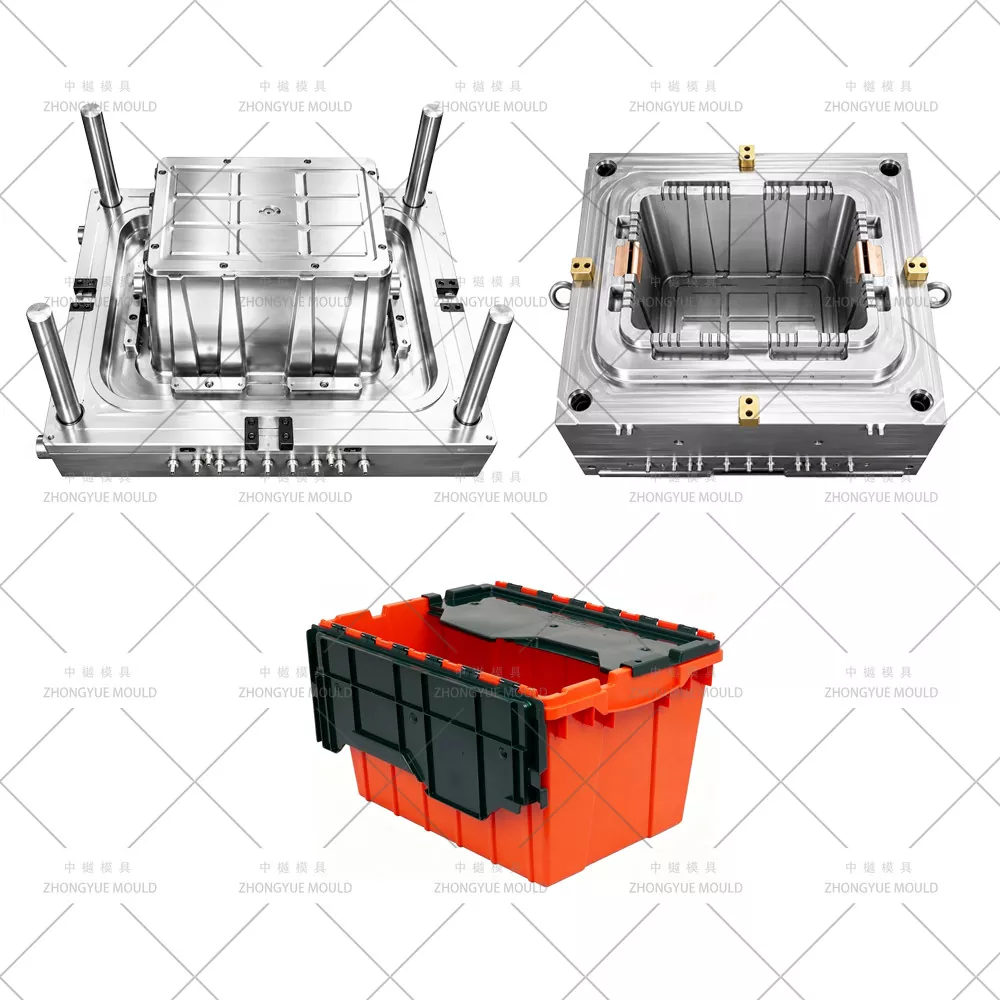

Stapelbare nestkast met aangehechte dekselvorm

Nestbare stapelbare opbergdoos met bevestigde dekselvorm - Fabrikant van bevestigde dekselcontainers / nestbare bakken in euroformaat

ZHONGYUE MOLD is een professionele Chinese fabrikant van spuitgietmatrijzen die stapelbare stapeldozen met aangehechte dekselvormen / nestbare PP-bakken uit één stuk met geïntegreerde scharnierdeksels (Euro-containers met bevestigde deksel, 21L / 46L / 56L / 67L – 400×300 mm en 600×400 mm voetafdrukken) levert aan wereldwijde logistieke dienstverleners, farmaceutische distributeurs, e-commerce fulfilmentcentra en 3PL magazijnbeheerders.

In tegenstelling tot een opbergdoos met afzonderlijk lichaam + los deksel, is dit product in ÉÉN shot gegoten als één enkel plastic onderdeel: de doos, het deksel ('krokodil'-deksel met enkele klep of dubbele klep) en een dun PP integraal levend scharnier (0,25-0,4 mm web) dat ze verbindt. De zijwanden zijn taps toelopend (1,5–3° per zijde), zodat lege bakken diep nestelen – geneste hoogte 75–90 mm versus volledige hoogte 220–365 mm, waardoor 60–75% leeg retourvolume wordt bespaard. Veel versies zijn voorzien van verzegelde afdichtingsogen, etikethouders aan vier zijden en ergonomische handgrepen.

Onze mallen zijn uit één holte (1×1) en produceren lichaam+deksel+scharnier samen (optioneel wordt een aparte reservedekselmal met 2 holtes vermeld), met BeCu-inzetkoeling in de scharnierzone (gematigde stroom om de PP-ductiliteit en levensduur van de scharnieren te behouden), centraal kernschot, verborgen onderzeese poort op de binnenflens van het deksel en volledige DFM-validerende nesting-interferentiespeling (≥1,5 mm per zijde wanneer genest op 10-hoog) en stapellip-koppeling met het deksel van de doos eronder.

Van 21L 400×300mm geneste bakken met vast deksel, 46L/56L/67L 600×400mm Euro containers met vast deksel (klaar voor transportband met platte bodem), tot krokodillendeksels met dubbele klep en riem/riemslots, wij bieden DFM-beoordeling en Moldflow-koeling/warp-analyse vóór het snijden van staal.

Specificaties van de kunststof injectie-opbergdoos:

Laat uw volgende Plastic Storage Box Mould-project opfleuren!

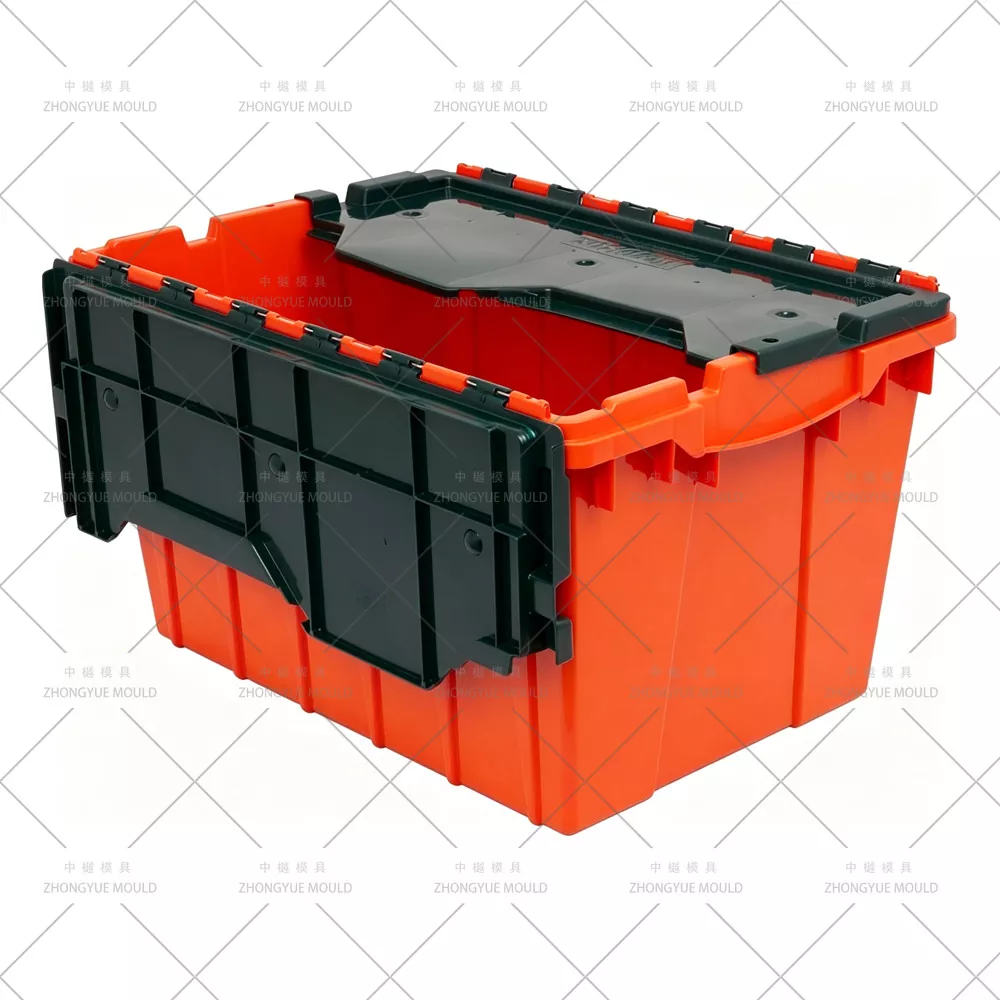

Wat is een stapelbare nestkast met bevestigd deksel?

Een stapelbare nestkast met bevestigd deksel (ook wel Attached Lid Container genoemd).– ALC / Nest & Stack Tote) is spuitgegoten uit nieuw PP (MFR 8–12 g/10min voor de beste levensduur van de scharnieren; MFR 12–18 aanvaardbaar voor niet-scharnierende gebieden) in een mal met één holte die tegelijkertijd doos + deksel + integraal levend scharnier vormt.

Belangrijkste identificatiegegevens versus eerdere artikelen:

Nesten Taper— zijwanden lopen taps toe naar binnen en naar buiten (1,5–3°/zijde); lege dozen glijden in elkaar; geneste hoogte doorgaans 75–90 mm (bereik 21L–67L).

Bevestigd / integraal scharnier— verdund PP-web (0,25–0,4 mm), gepolijst en afgerond; overleeft meer dan 50.000 open/dicht-cycli zonder witte spanningsscheuren bij gebruik van het juiste MFR PP- en matrijstemperatuurprofiel.

Compatibiliteit met de Euro-voetafdruk— 600×400 mm (46L–67L) of 400×300 mm (21L) om te stapelen op EU-pallets (1200×800 mm past op 2×3 nesten); vlakke basis voor transportband/bandverplaatsing.

Fraudebestendige oogjes + etikethouders— ingegoten gaten voor wegwerpzegels en aan 4 zijden verzonken etiketplaten.

Single Mold Shot = Lichaam + Deksel + Scharnier— geen los deksel om kwijt te raken; Optioneel afzonderlijk reservedekselmal vermeld.

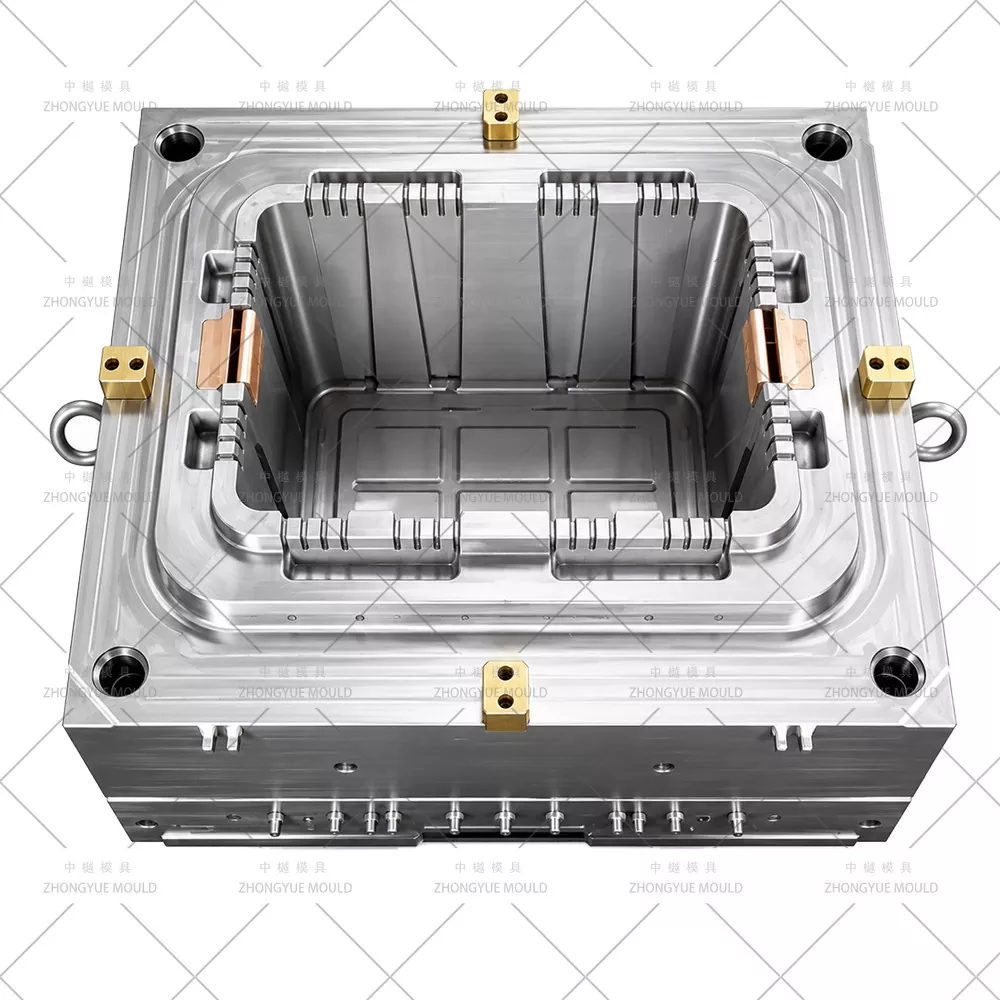

Belangrijkste hoogtepunten van matrijstechniek (Nesting ALC-versie)

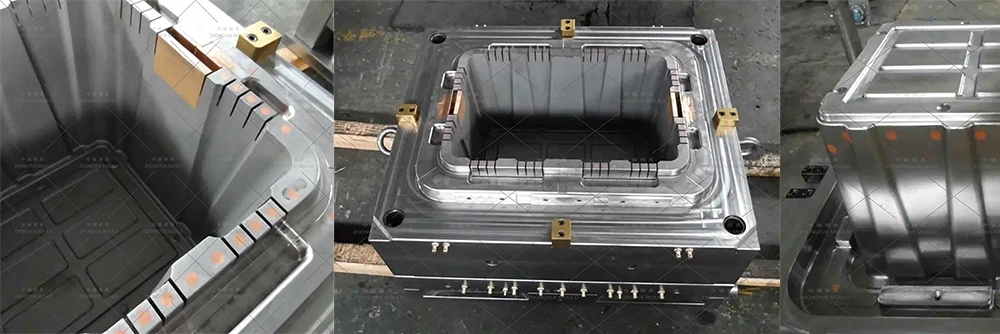

Integral Living Hinge Zone - Webverdunning en BeCu-gemodereerde koeling

Holle scharnierweb plaatselijk verdund tot 0,25–0,4 mm (typisch 0,3 mm voor PP MFR 8–12) met R0,15–0,25 mm mengstralen aan beide zijden, spiegel-/hoogsatijn gepolijst (SPI A2/B1). Het BeCu-inzetstuk in de scharnierzone heeft een temperatuur van ΔT 5–6℃ (niet overgekoeld!) om de moleculaire oriëntatie en vouwduurzaamheid van PP te behouden (50k+ cycli). Overkoeling → scharnier broos; onderkoeling → gootsteen op deksel/doos nabij scharnier.

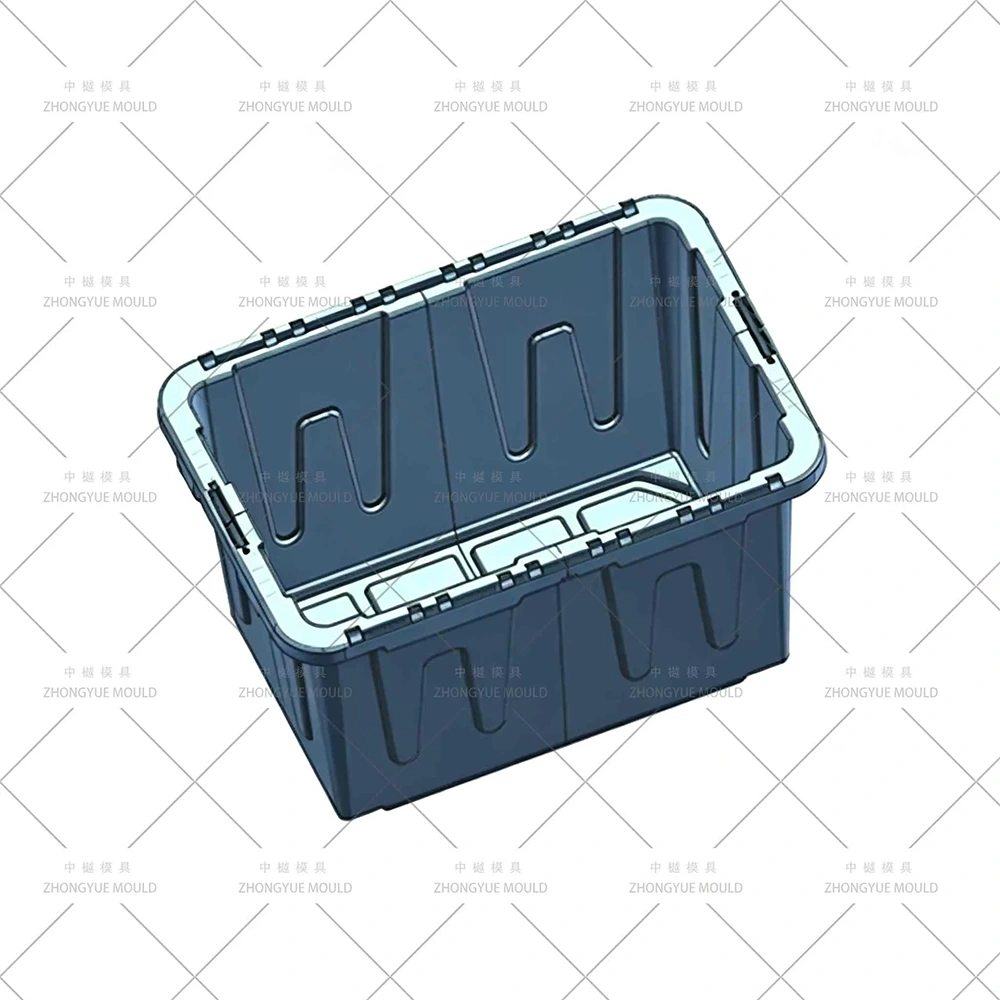

Nesten Taper& Interferentie DFM - 3D Nesting Stack-simulatie

Zijwanddiepgang 1,5–3°/zijde (ID en OD dezelfde tapsheid om de wanddikte constant te houden wanneer genest). We simuleren 10–12 geneste lege ruimtes in 3D om de minimale speling ≥1,5 mm (aanbevolen 2 mm) tussen geneste muur- en basisuitsteeksels (ribben, stapellip) te verifiëren. Doel: geneste hoogte ≤80 mm (serie 600×400) of ≤75 mm (serie 400×300).

Krokodillendeksel (dubbele klep) of ontwerp met enkele klep

Deksels met dubbele flap ("krokodil") vergrendelen in het midden en grijpen in de bovenlip van de doos; vereisen een ribdetail met middenscheiding en soms een los mini-inzetstuk voor een ondersneden grendelprofiel - gecontroleerd in 3D-assemblage. Versie met één klep eenvoudiger, dezelfde vormstijl.

Lipbetrokkenheid DFM stapelen

De bovenflens heeft een verzonken stapelrand die in de deksel van de onderliggende doos past wanneer deze volledig is gestapeld. We verifiëren de vlakheid van de stapellip ±0,3 mm en de afmetingen van de uitsparing in het deksel versus de doos onder de rand in DFM.

Verborgen subpoort op binnenflens van deksel / binnenflens van doosbovenkant

Ø1,2–1,8 mm onderzeese poortschaar op niet-zichtbaar binnenvlak; Schuif NOOIT door het scharnierweb heen (veroorzaakt zwakke oriëntatie en brandwonden). Overblijfsel gelijk gekleed; geen zichtbare poortmarkering op buitenvlakken.

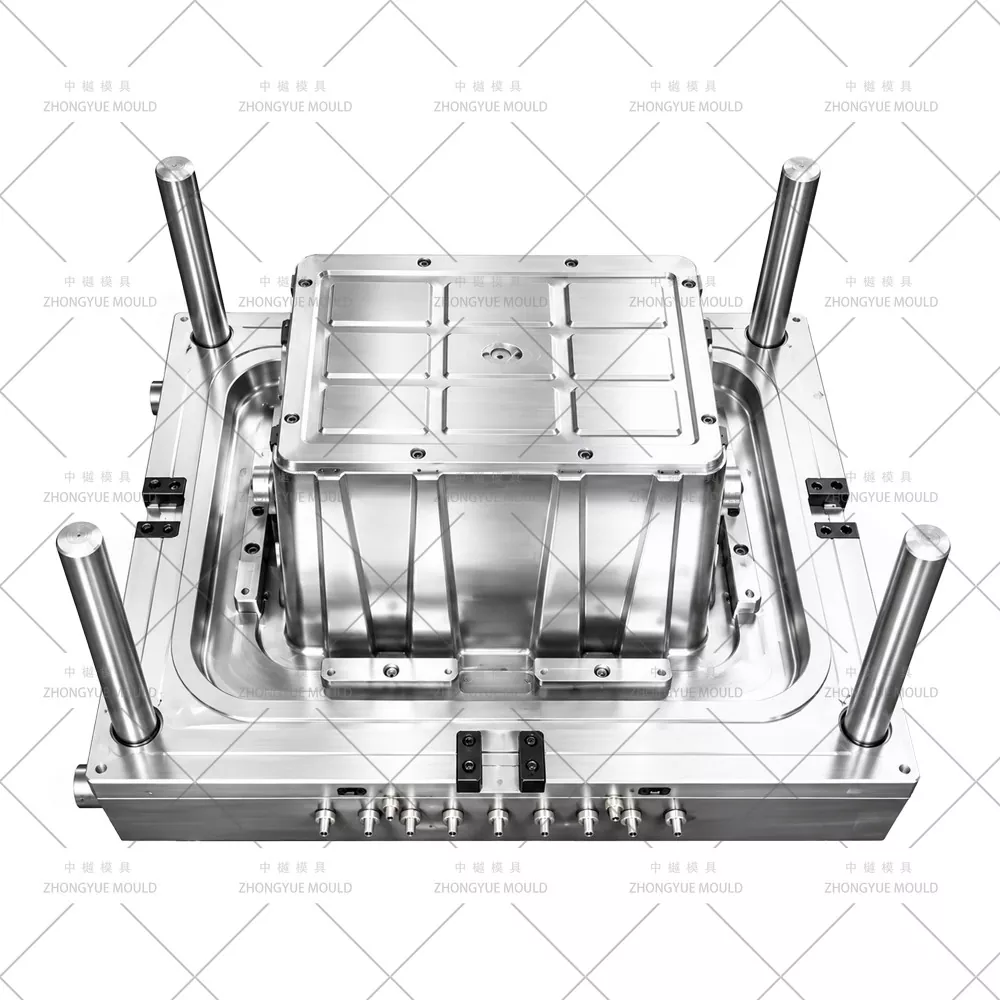

Koeling — Centraal schot + BeCu-scharnier + BeCu-bodemradius

Kern: Ø10–12 mm schot; Bodemradius caviteit: BeCu-wisselplaat; Scharnierzone: BeCu-inzet met gematigde waterstroom. 2–3 geïsoleerde circuits; ΔT inlaat-uitlaat ≤4℃ (kern), 5–6℃ (aanvaardbare scharnierzone).

Detaillering van sabotageoogje en labelhouder

Ingegoten Ø4–5 mm doorlopende gaten (oogjes) voor veiligheidszegels; verzonken etiketplaten van 80×40 mm (4 zijden) met diepgang ≥2°. Geen scherpe randen - straal ≥0,5 mm om loslaten van labels en vingersneden te voorkomen.

Ergonomische handgrepen / gesloten handgrepen

Doorlopende gaten met royale radius (R3–5 mm) en afgeronde randen — DFM-gecontroleerd op spanningsconcentratie. Optionele gesloten handgreeplus (voegt kleine ondersnijding toe - los inzetstuk of ondiepe schuif indien aanwezig).

Toepassingen van stapelbare nestkasten met vast deksel (ALC's)

Ons productie- en validatieproces (ALC-matrijs nestelen)

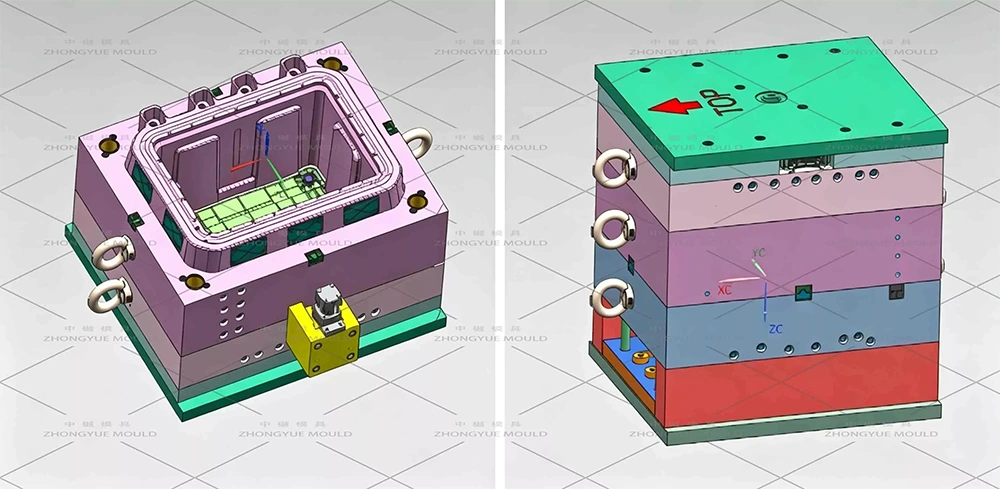

Nesting DFM en scharniervermoeidheidsbeoordeling— Analyseer wanddikte (typisch 1,8–2,8 mm), scharnierlijf 0,25–0,4 mm met radii, nestingconus 1,5–3°/zijde, sabotageoog-Ø, uitsparing voor etikethouder. Voer een 3D-nestinterferentiecontrole uit (10-hoog nest) en Moldflow-koeling/-warp. Aanbevolen PP MFR 8–12 voor de levensduur van de scharnieren. Gratis DFM-rapport.

Voorbereiding staal en scharnierzone— Selecteer P20/718H; bestel BeCu-wisselplaat (MOLDMAX™) voorbewerkt in netvorm; Als er een ondersnijding van de krokodillensluiting aanwezig is, maak dan een H13 genitreerde mini-inzetstuk klaar.

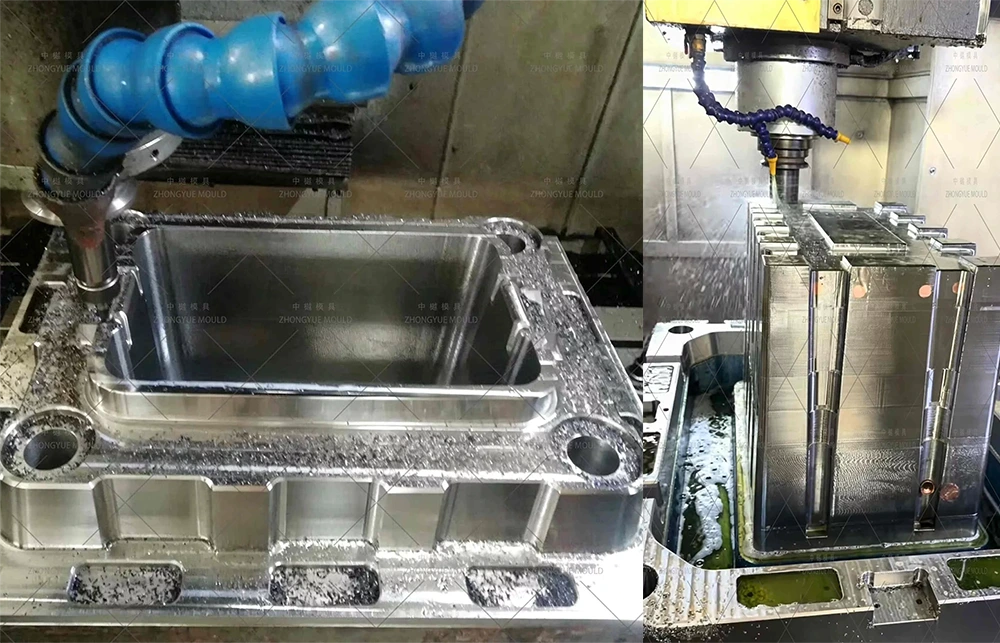

Precisiebewerking— Hoge snelheid CNC ruwe/afgewerkte holte en kern; diepgatboren; handpassend BeCu-scharnierinzetstuk met thermisch contactverificatie; polijstscharnierblad SPI A2/B1; machine-label-plaque-uitsparing en sabotage-oogjes door gaten.

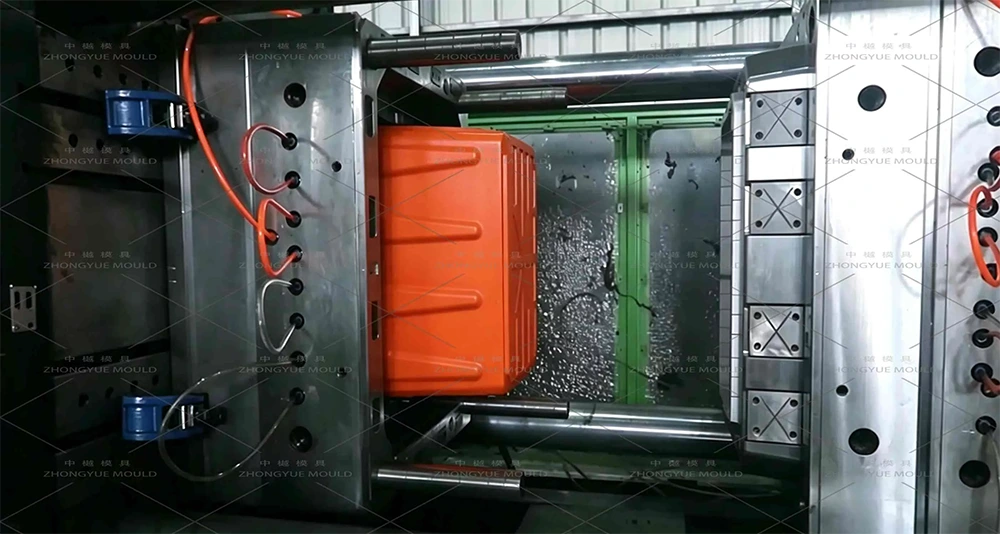

Montage en T1-proefversie— Draait op een interne machine met gespecificeerde PP (MFR volgens uw specificaties); produceren van een volledig gemonteerd monster; voer een scharniervouwtest uit (handmatig/mechanisch 50k+ doel), controleer de geneste hoogte (doel ≤80 mm voor 600×400), pasvorm van de stapellip op het onderstaande voorbeeld, poort-overblijfselkwaliteit. Aanleveren proefvideo + monsters + CMM-rapport.

Correctie en definitieve goedkeuring— Pas indien nodig de koelstroom/ventilatie aan; verzonden in een zware koffer zonder begassing, met handleiding voor de mal, reserveonderdelen (uitwerppennen, BeCu-inzetstuk verkrijgbaar als verbruiksartikel), stalen certificaten.

Ondersteuning na verkoop— 1 jaar garantie (niet door de mens gemaakt), gratis reserveonderdelen, begeleiding op afstand voor opnieuw ontluchten / vervanging van BeCu-inzetstuk.

Waarom kiezen voor ZHONGYUE MOLD voor uw nestelende ALC-vorm?

Euro-Container Mold-ervaring— 21L/46L/56L/67L 600×400 en 400×300 nestbare ALC-mallen, intern gebouwd; bekend met de geometrieën van krokodillendeksels en enkele flappen

Nesting Interferentie DFM + Scharniervermoeidheidsadvies— We simuleren 10-hoge nesten in 3D, verifiëren de samenwerking van de stapellippen en adviseren PP MFR (8–12) en scharnierwebdikte voor een levensduur van meer dan 50.000 vouwen

BeCu Scharnierzone-expertise— Gematigde koeling (niet te koud) om de ductiliteit van PP te behouden; thermisch contact geverifieerd tijdens pasvorm

Strenge QC en transparante vooruitgang— Wekelijkse bewerkingsfoto's, T1-monstergoedkeuring (controle van geneste hoogte + scharniervouwtest) vóór verzending

Ervaring exporteren— Matrijzen verzonden naar Europa (EN 840 footprint-compatibele discussie), Noord- en Zuid-Amerika, ZEE, Midden-Oosten

1 jaar garantie + vervangbaar BeCu-scharnierinzetstuk

Veelgestelde vragen — Stapelbare nestkast met bevestigde dekselvorm

Vraag: Welke PP MFR adviseert u voor de beste levensduur van de scharnieren?

A: MFR 8–12 g/10min (copolymeer PP) is ideaal voor integrale scharnieren – behoudt vouwbestendigheid (50.000+ cycli zonder witte spanningsscheuren). MFR 12–18 is bruikbaar, maar de levensduur van de scharnieren neemt af; MFR >20 niet aanbevolen voor scharnierzone.

Vraag: Hoeveel ruimte bespaart nesten?

A: Typische geneste hoogte = 75–90 mm (vs. volledige hoogte 220–365 mm) → 60–75% volumereductie wanneer leeg. We ontwerpen en verifiëren in 3D-nestsimulatie (10–12 dozen genest) om een ​​speling van ≥1,5 mm (doel 2 mm) te garanderen - geen wiggen.

Vraag: Krokodildeksel (dubbele klep) versus enkele klep – enig verschil in schimmel?

A: Beide gebruiken dezelfde 1×1 holte die lichaam+deksel+scharnier produceert. Het krokodillendeksel heeft een ribbe in het midden en soms een mini-los inzetstuk of een ondiepe schuif voor ondersnijding van de grendel - we nemen dit op in DFM. Functioneel vergrendelen de krokodillendeksels centraal en zijn ze beter bestand tegen onbedoeld openen.

Vraag: Kunt u verzegelde zegelgaten en etikethouders toevoegen?

A: Ja – standaard op de meeste ALC-mallen: Ø4–5 mm oogjes voor wegwerpzegels en aan 4 zijden verzonken etiketplaten (~80×40 mm) inbegrepen in het holteontwerp zonder extra kosten (tenzij een aangepast formaat wordt aangevraagd).

Vraag: Wat heb je nodig voor een offerte?

A: 2D-tekening (PDF/DWG) + 3D-model (STP/IGS/X_T) OF duidelijke foto's met afmetingen (L×B×Volledige H, Genest H, Volume, wanddikte, scharnier-webdetail indien bekend). Vertel ons de PP-kwaliteit die u van plan bent te gebruiken (MFR), het jaarlijkse volume, de voetafdrukstandaard (400×300 of 600×400) en het type deksel (enkele klep/krokodil).

Vraag een offerte aan voor uw stapelbare nestkast met bijgevoegde dekselvorm

Stuur uw Nesting ALC 2D-tekening + 3D-model (of voorbeeldfoto's met gedetailleerde afmetingen: buiten/binnen L×B×H, geneste hoogte, wanddikte, scharnierweb indien gespecificeerd) en projectvereisten. Vertel ons PP MFR die u gaat gebruiken en dekselstijl. ZHONGYUE MOLD levert binnen 24-48 werkuren een gratis Nesting-Interference DFM + Scharniervermoeidheidscommentaar + Moldflow-koelingssamenvatting + formele offerte.

Neem nu contact met ons op om uw Euro-Size Nestable Attached-Lid Container / Nesting Stackable Tote Injection Mould-project te starten!
