Kunststof aansluitdoosvorm

Aangepaste kunststof aansluitdoosvorm - Fabrikant van waterdichte elektrische aansluitdoos-spuitgietmatrijzen

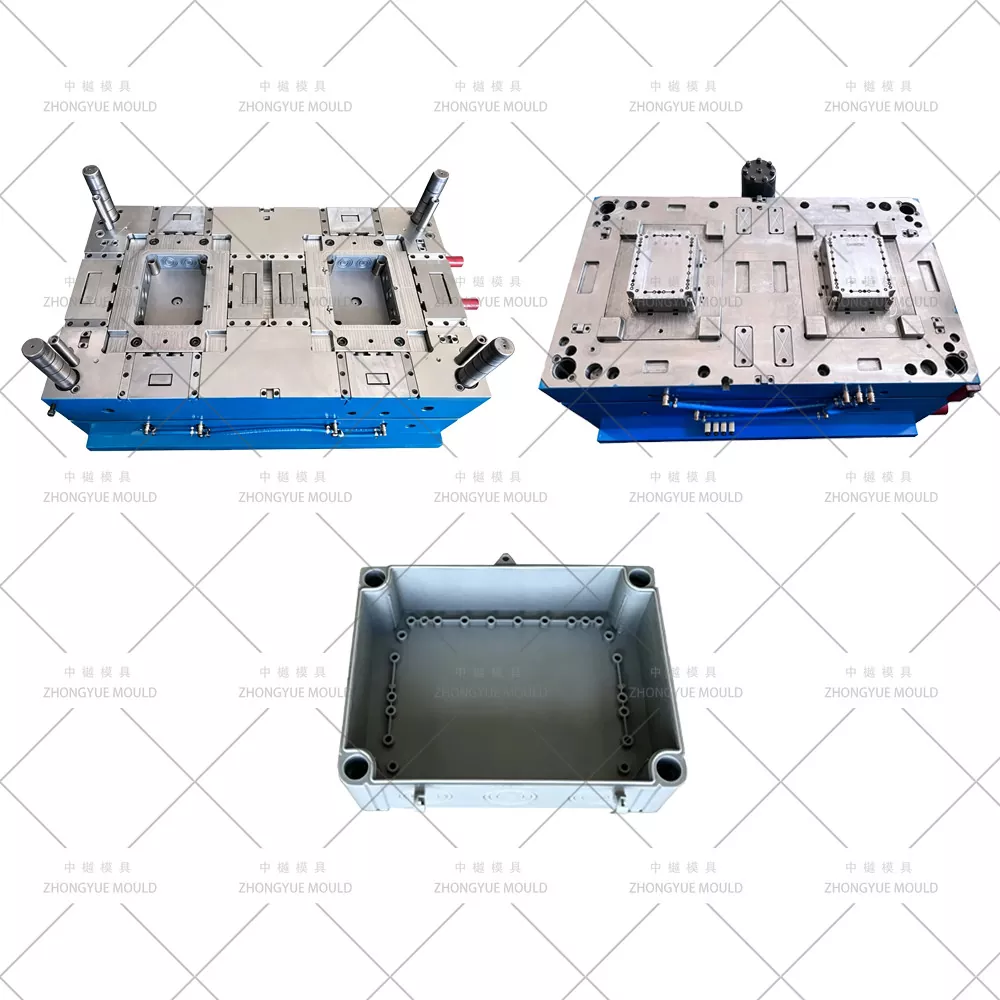

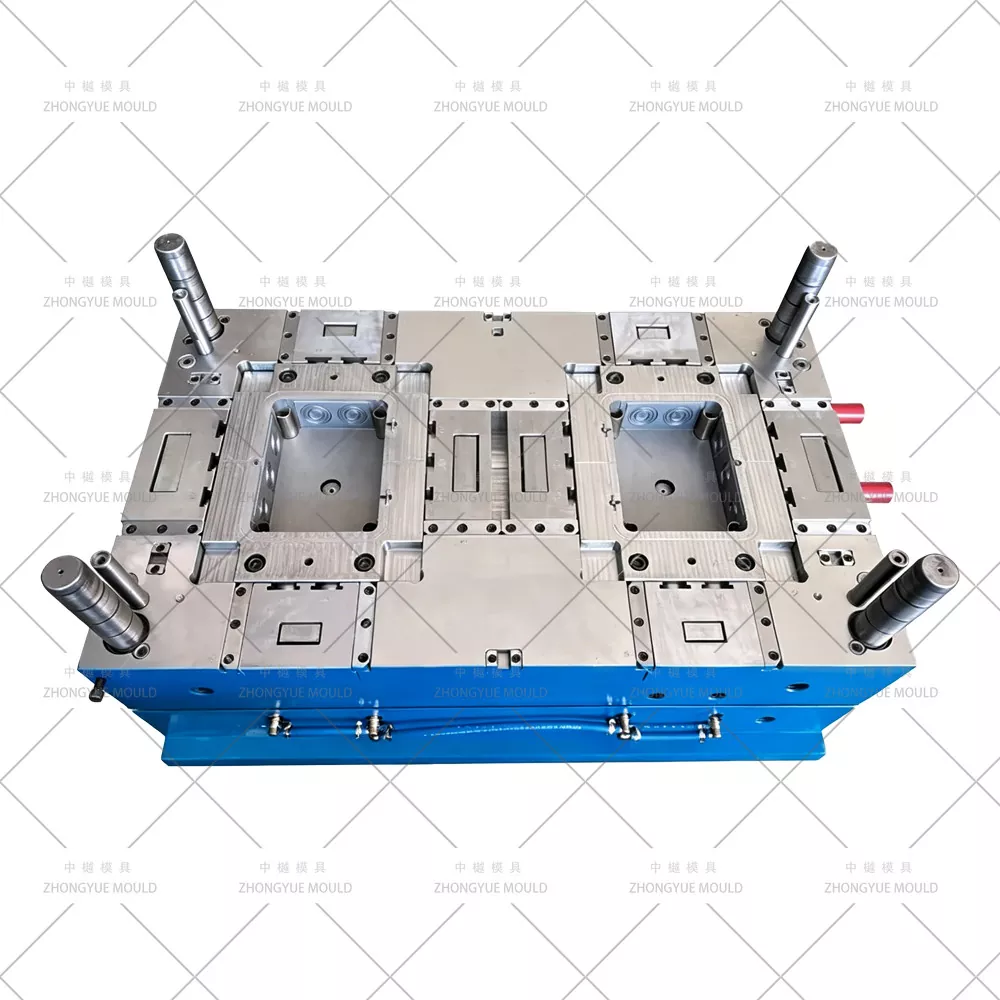

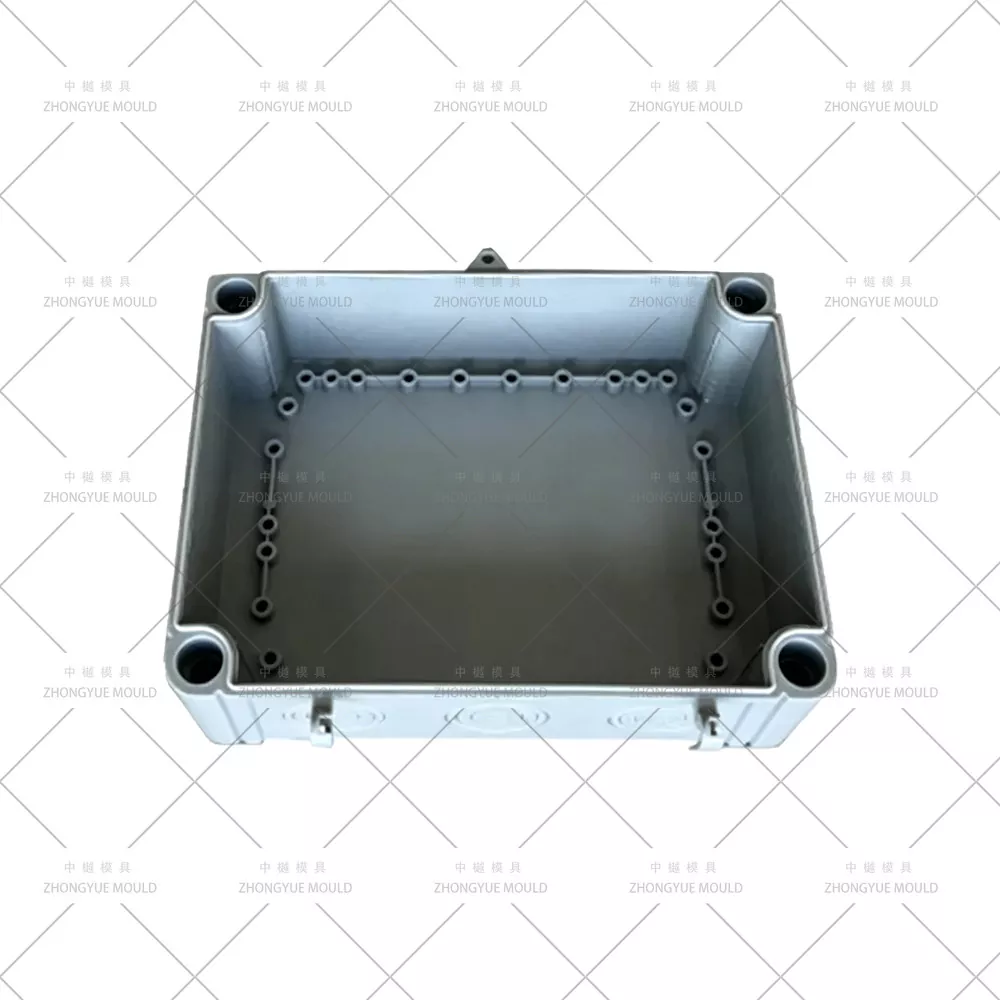

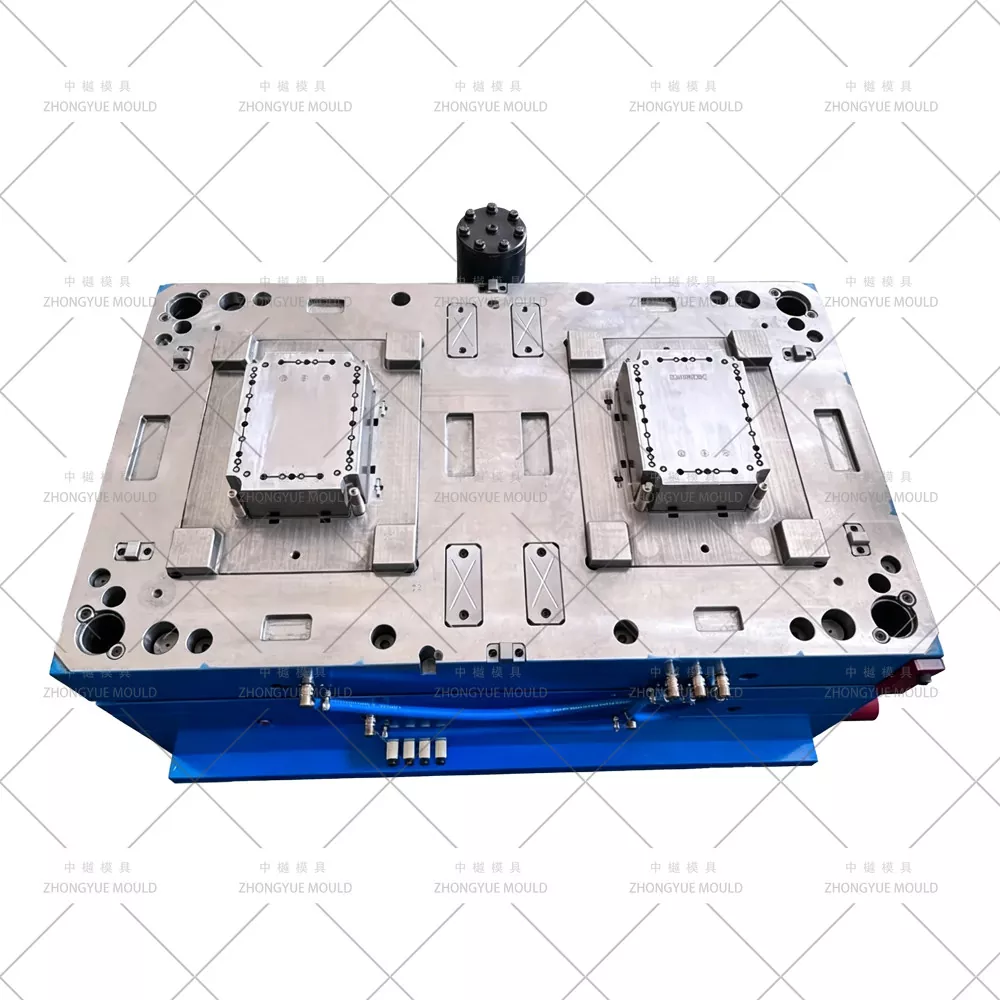

ZHONGYUE MOLD is gespecialiseerd in het ontwerp en de productie van op maat gemaakte kunststof aansluitdoosvormen / spuitgietmatrijzen voor elektrische aansluitdozen voor wereldwijde fabrikanten van elektrische componenten. Of u nu een compacte rechthoekige bedradingsdoos, een aansluitdoos met ronde buis of een IP65/IP67 waterdichte behuizingsmal nodig heeft, ons engineeringteam levert geoptimaliseerde malstructuren die zijn afgestemd op uw onderdeeltekening en productievolume.

We helpen klanten bij het selecteren van de juiste staalsoort, runnersysteem (coldrunner of hotrunner van het merk), holte-indeling en ontkistingsoplossing (hydraulische cilinder, schuine lifter of opvouwbare kern) om vlamvrije onderdelen, uniforme wanddikte en stabiele cyclustijden te garanderen bij het gieten in ABS, PC, PC+ABS, PP of vlamvertragend PA66+GF.

Specificaties:

Laat uw volgende Plastic Junction Box Mould-project opfleuren!

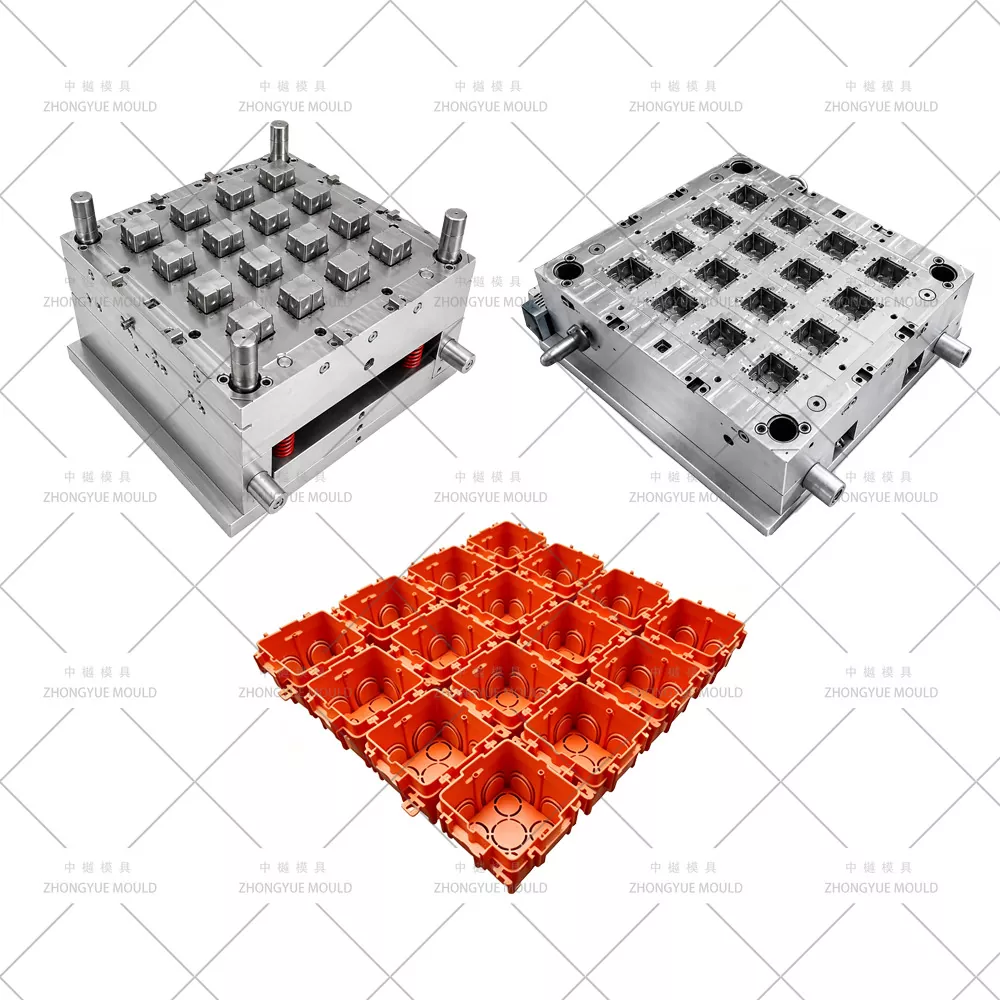

Typische typen aansluitdozen die wij vormen

Belangrijke overwegingen bij het ontwerp van matrijzen voor aansluitdozen

Een goed ontwerp van de aansluitdoosmatrijs moet deze veelvoorkomende uitdagingen aanpakken:

Uniformiteit van de wanddikte – Grote vlakke oppervlakken hebben de neiging krom te trekken. We voeren schimmelstroomanalyses (Moldflow) uit om de vulling in evenwicht te brengen en zinksporen op dunwandige secties te minimaliseren.

Afdichtingsgroef- en flensvlakheid – van cruciaal belang voor waterdichtheid. De holte is afgewerkt en gepolijst (SPI A2/B1) om de pakking op zijn plaats te houden.

Uitbreken/ontmantelen van leidinginvoer – Verwerkt via hydraulische schuine schuiven, lifters of opvouwbare kernsets, afhankelijk van de invoerrichting en hoeveelheid.

Boss & Rib-ontwerp – Uitwerppennen zijn zo geplaatst dat ze geen zichtbare oppervlakken markeren; koelkanalen dicht bij dikke nokken geplaatst om holtes te voorkomen.

Compensatie van materiaalkrimp – Krimppercentages verschillen tussen ABS (~0,5%), PC (~0,6%), PP (~1,5–2,0%) en GF-versterkt nylon (~0,3–0,5%); dienovereenkomstig op maat gemaakte vormholte.

Ons productie- en validatieproces van matrijzen

DFM-beoordeling (Design for Manufacturability) – Analyseer de haalbaarheid van trekhoek, wanddikte, ondersnijdingen, gating en uitwerping; verbetersuggesties geven.

Vormstroomsimulatie – Voorspel vulpatroon, laslijnen, luchtbellen, klemkracht en koeltijd.

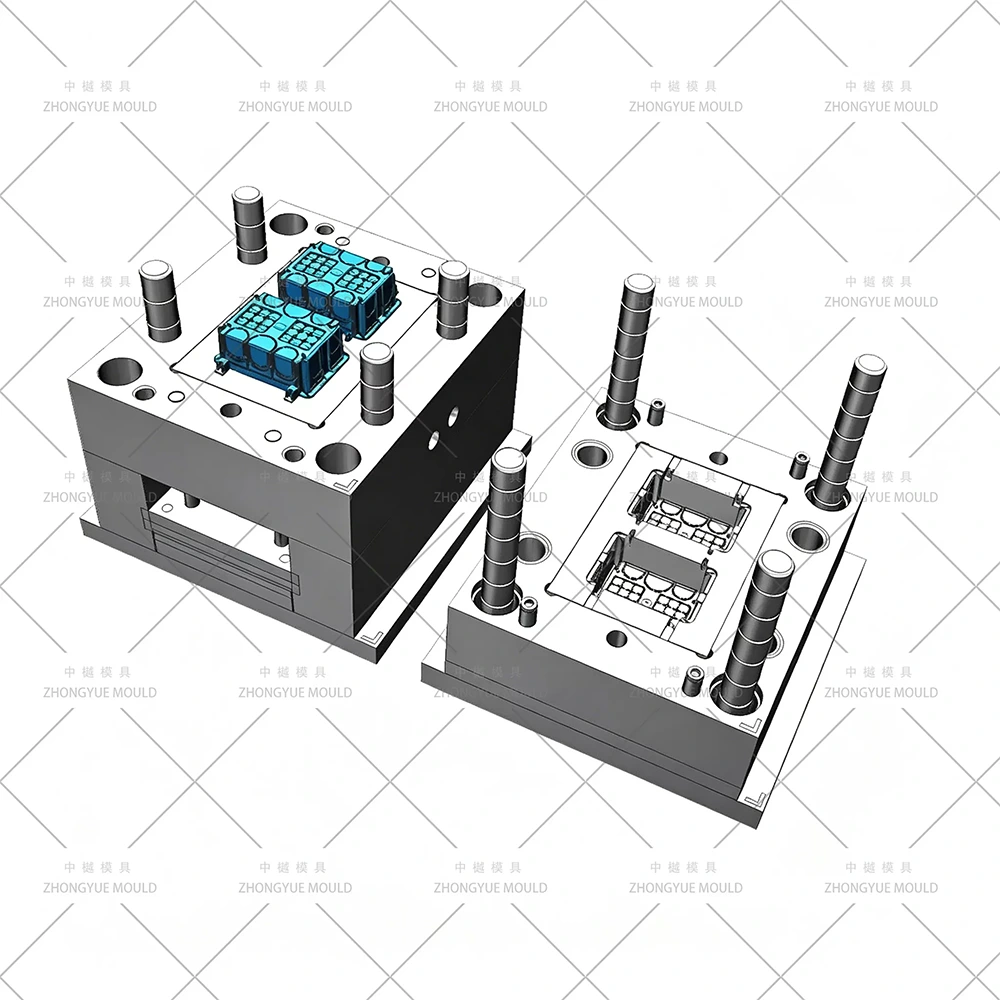

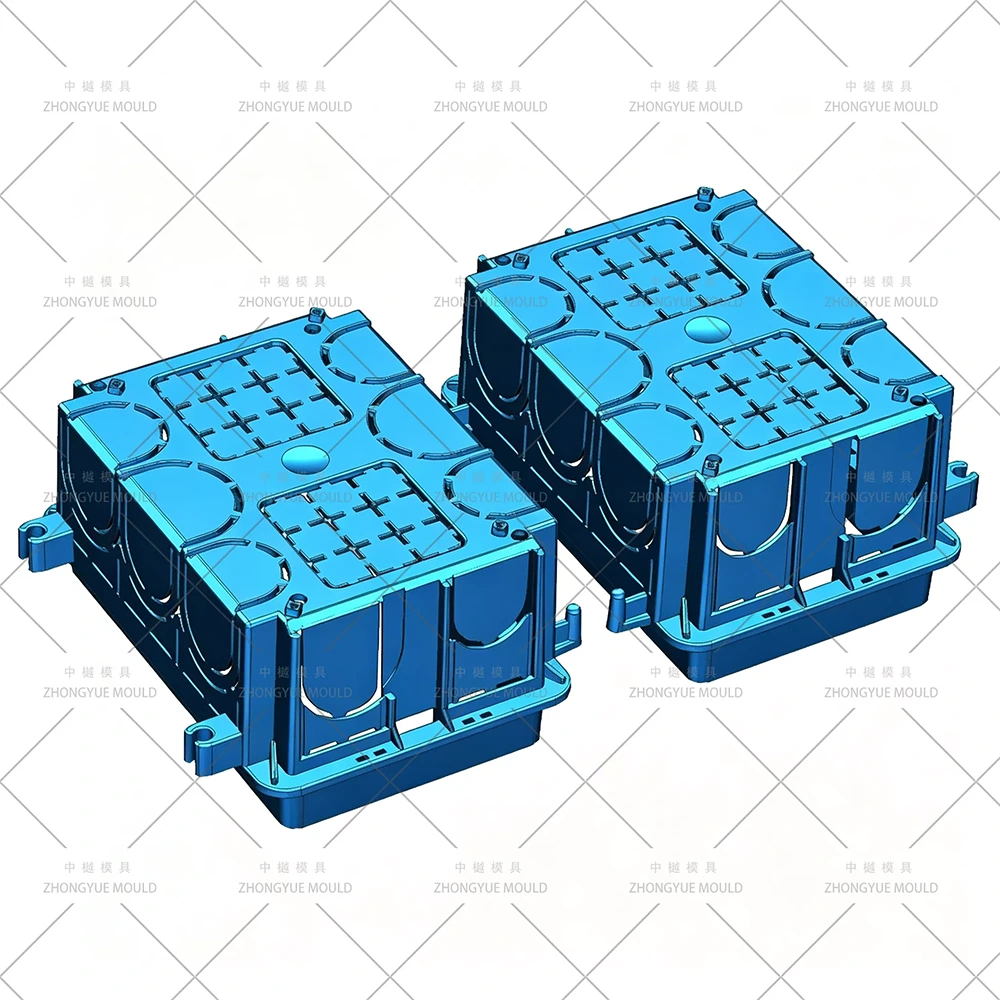

3D-matrijsontwerp (UG/NX, SolidWorks, Pro/E) – Volledige koelingsindeling, schuif-/lifterontwerp, hotrunner-balancering.

Precisiebewerking – Hoge snelheid CNC, EDM (Sodick/Charmilles), diepgatboren voor baffles/bubblers.

Assemblage en T1-proef – Vormproef op injectiemachine; stuur proefvideo + voorbeeldonderdelen + maatrapport (CMM).

Correctie en definitieve goedkeuring – Verfijning vóór definitieve verpakking in begassingvrije houten kist.

Waarom kiezen voor ZHONGYUE MOLD als uw aansluitdoosvormpartner?

Meer dan 15 jaar exportervaring – Matrijzen verzonden naar Europa, Noord-Amerika, het Midden-Oosten en Zuidoost-Azië

Interne DFM & Moldflow – Verminder het risico voordat staal wordt gesneden

Flexibele Runner-oplossingen – Cold Runner / YUDO / HASCO / Mold-Master Hot Runner (open of kleppoort)

Strenge kwaliteitscontrole – CMM-inspectie, goedkeuring van proefmonsters, wekelijkse updates van de voortgang van de bewerking

1 jaar garantie op matrijzen – Gratis reserveonderdelen en technische ondersteuning

Aangepaste branding – logo-etsen, texturen (VDI/Mold-Tech), datum-/jaarcode-inzetstukken

Vraag een offerte aan

Stuur ons uw 2D-tekening (PDF/DWG) + 3D-model (STP/IGS/STEP/X_T) en het verwachte jaarlijkse shotvolume. ZHONGYUE MOLD zal binnen 24 werkuren antwoorden met een DFM-rapport en een formele offerte.

Hoe verwerken wij het project?

Over ons

Gedreven door de filosofie:

“Kwaliteit maakt de toekomst, focus creëert professionaliteit”

Zhongyue Mold is een toonaangevend bedrijf in de kunststofinjectie-airconditioner-afdekmatrijzenindustrie. Ons zeer ervaren team van ingenieurs en ontwerpers heeft vele tientallen jaren gecombineerde ervaring in het ontwerpen en produceren van kunststof airconditionerhoezen. Wij bieden een uitgebreide service, gespecialiseerd in de productie van hoogwaardige en uiterst nauwkeurige airconditioner-afdekvormen. Ook hebben we talloze klanten geholpen bij het op maat maken van verschillende soorten kunststof airconditioner-afdekgietlijnen.

Ook bij het beheer van uw productieproces kunnen wij u uitgebreid begeleiden. De inkoopafdeling koopt hoogwaardige grondstoffen in, terwijl de technische afdeling de juiste kunststofformule selecteert. In overeenstemming met de parameters van de levensduurvereisten van de plastic airconditioner Cover en marktpositionering, zullen we de meest geschikte plastic airconditioner Cover-parameters, structuur, enz. selecteren. Onze uitgebreide productiecapaciteit stelt ons in staat om plastic airconditionercovers snel te leveren, tegen concurrerende prijzen en met gegarandeerde kwaliteit.
