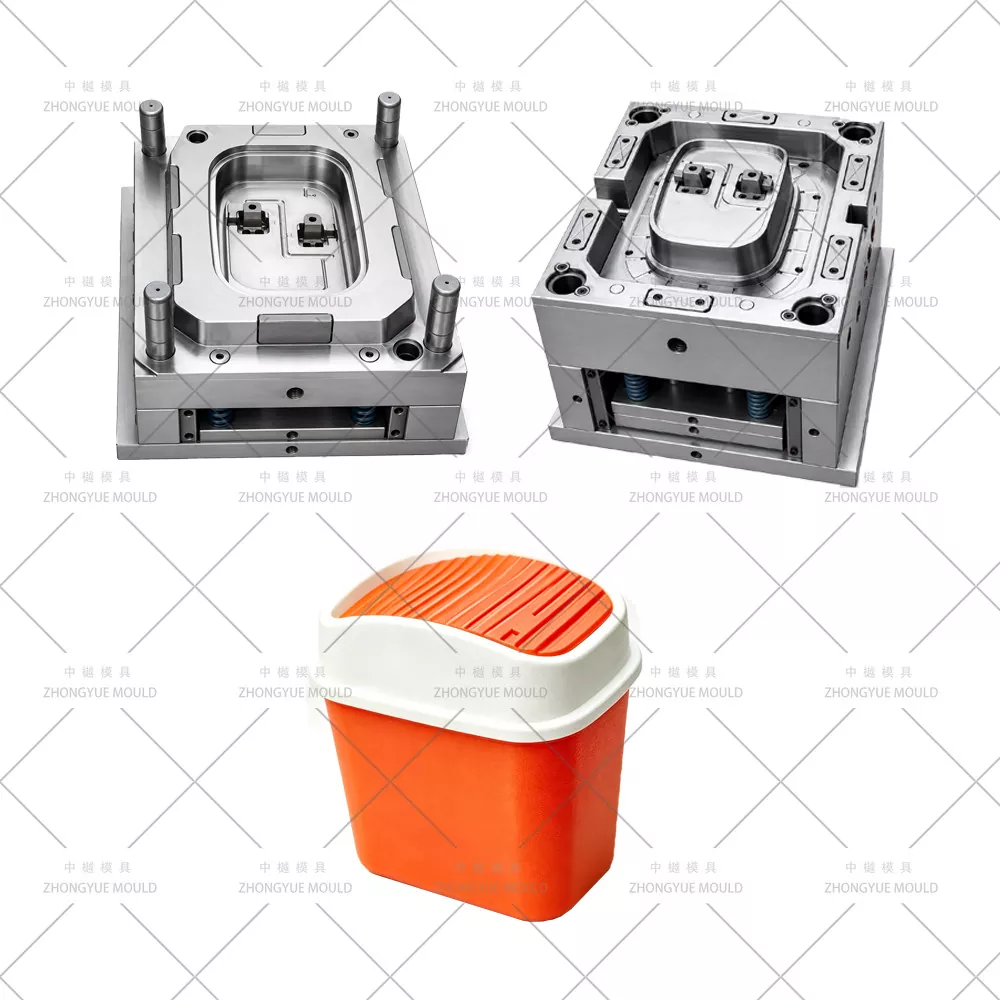

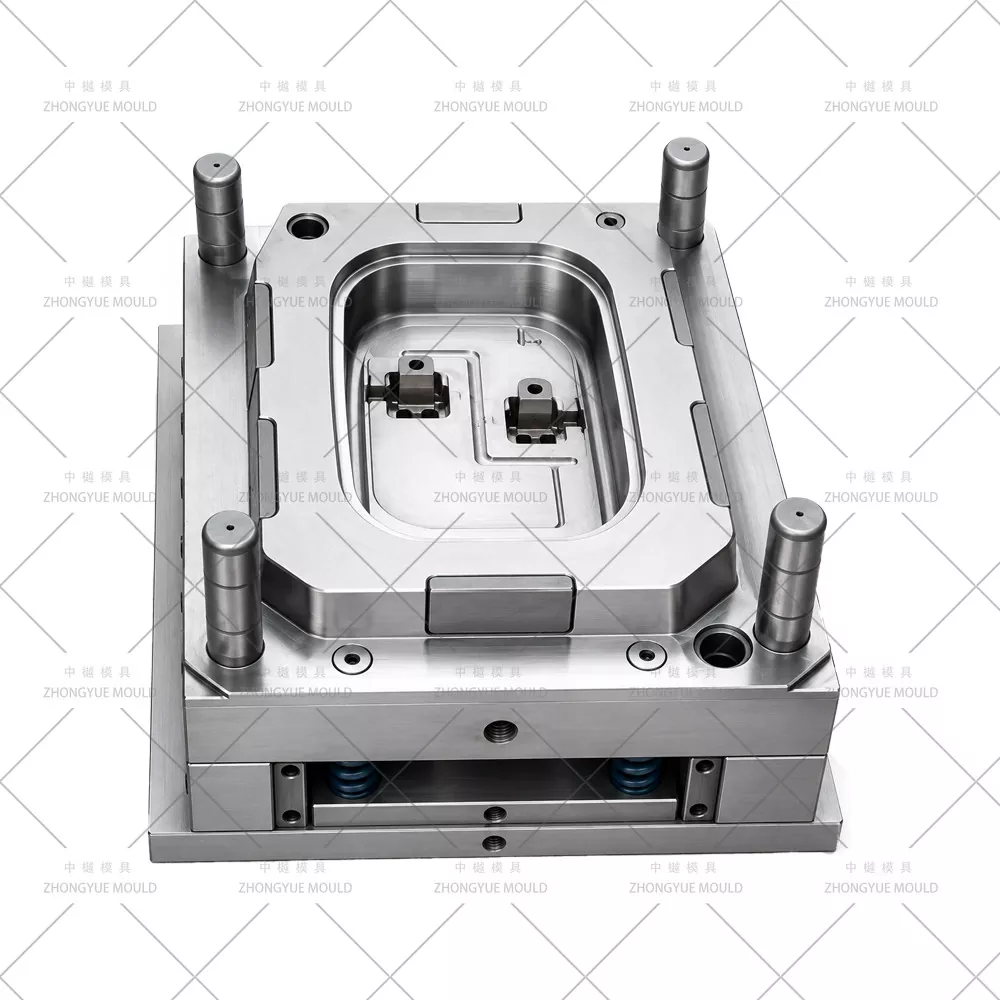

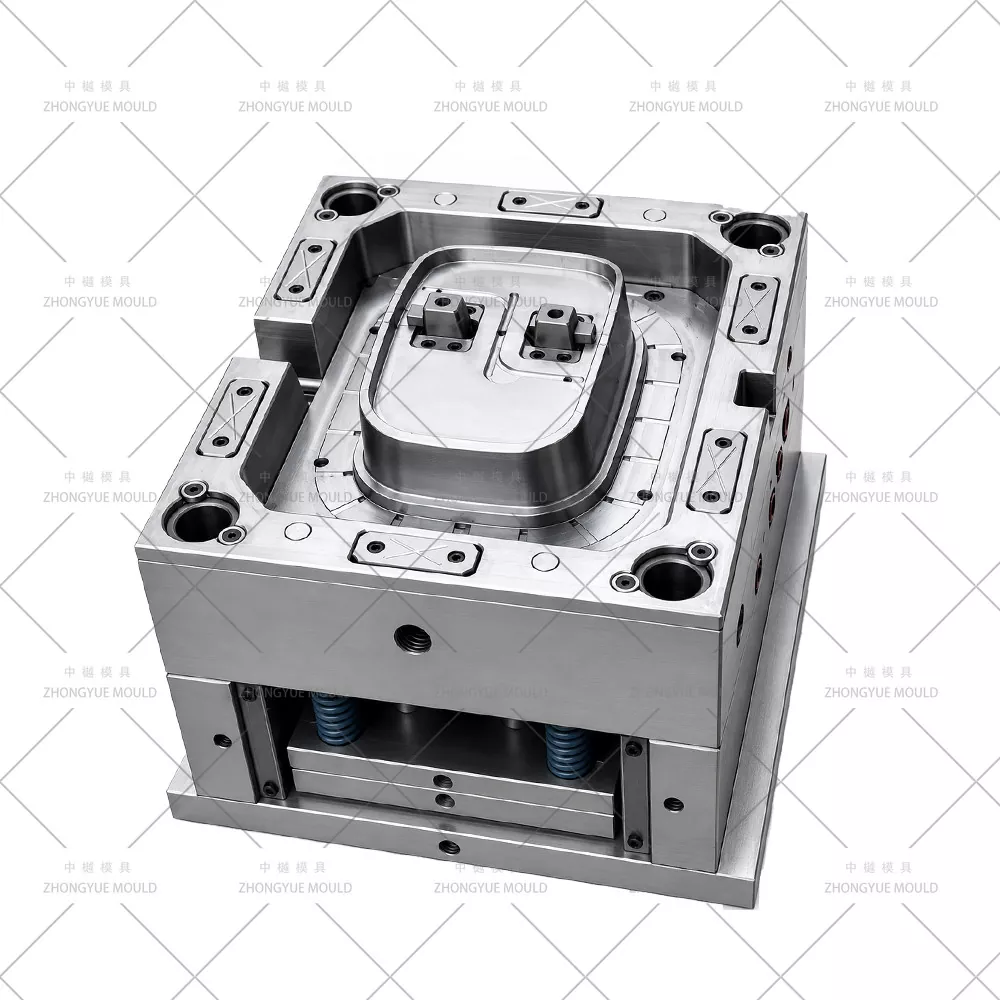

Kunststof bureau-stofbak middenframe-vorm

Kunststof bureau-stofbak middenframevorm - Aangepaste mini-desktopprullenbak Fabrikant van tussenring / drukring spuitgietmatrijs

ZHONGYUE MOLD is een professionele Chinese fabrikant van spuitgietmatrijzen die kunststof bureau-stofbak-middenframe-mallen / mini-desktopprullenbak-tussenringen (drukringen, verbindingskragen met veergleuf en draaigaten) levert aan wereldwijde groothandels in huishoudelijke producten, supermarkten en huismerkmerken. Het middelste frame zit tussen het baklichaam en het draai-/druk-open deksel - gewoonlijk gegoten in PP (MFR 10-20 voor lichte flexibiliteit) of ABS (stijf, qua kleur afgestemd) met een glad gepolijste holte (SPI B1/B2), voorzien van een integraal gegoten torsie-/drukveerkanaal, Φ3-5 mm draaiasgaten (machinaal bewerkte kernpennen) en kliksluitingen die in de rand van het baklichaam grijpen. Onze middenframe-mallen hebben doorgaans een enkele holte (1×1) of 1+1 L+R voor symmetrische ontwerpen, met verborgen onderzeese poort aan de binnenkant van de achterkant, nauwkeurig geslepen kernpennen (h7-tolerantie) voor concentriciteit van het draaigat, en DFM-analyse om de juiste speling (0,15–0,3 mm) te garanderen met zowel het baklichaam als de draainokken van het deksel.

Van press-to-open-middenringen met veerzitting, verbindingskragen van zwenkdeksels met draaiboring tot decoratieve scheidingsringen (geen mechanisme), wij bieden een volledige DFM-beoordeling vóór het snijden van staal.

Specificaties kunststof vuilnisbakvorm:

Laat uw volgende Plastic Dust Bin Mould-project opfleuren!

Belangrijkste hoogtepunten van matrijstechniek voor matrijzen met middenframe

Kernpennen met precisiedraaigat (Φ3–5 mm)— Aard H13- of SKD61-kernpennen tot h7-tolerantie; vastgezet of krimppassing in de kern; gecontroleerd op concentriciteit ten opzichte van de middenlijn (±0,05 mm) — cruciaal voor een soepele draai-/veerwerking van het deksel.

Kanaalgeometrie van veer/torsiestang— Uniforme wanddikte (2,0–2,5 mm) in veergroef; plaatselijke koelborrel nabij dikke kanaaluiteinden om zinken te voorkomen; kanaaldiepgang ≥2° gecontroleerd in DFM.

Snap-fit ​​clip ondersnijding— Mini schuine lifter of eenvoudige schuif — Kleine ondersneden clip die in de rand van de bak past; afgehandeld via 1 à 2 mini-hoeklifters of ondiepe glijbaan; interferentie gesimuleerd in 3D-assemblage.

Hoogglans / satijnen holte— Geen rotantextuur — SPI B1 (satijn) standaard; SPI A2 optioneel voor premium PS-versie met helder uiterlijk; GEEN VDI/rotan ets tenzij gespecificeerd als decoratieve buitenring.

Verborgen onderzeese poort op binnenflens/achterkant— Poortoverblijfsel onzichtbaar vanaf het zichtbare buitenvlak; koude runner Y-tak indien 1+1 L+R; hot-tip zeldzaam (klein onderdeel, doorgaans niet kostengerechtvaardigd).

Compacte koeling— Centraal schot + BeCu-inzetstuk — Ø6–8 mm schot door kern; BeCu-inzetstuk (berylliumkoper) bij de basisradius van het veerkanaal; enkel geïsoleerd watercircuit voldoende voor cyclus 8–14s.

Montageruimte DFM (lichaam ↔ frame ↔ deksel)— We verifiëren de aanbevolen speling van 0,15–0,3 mm per stapel met uw bak- en dekseltekeningen om vastzitten of wiebelen te voorkomen.

Ons productie- en validatieproces van matrijzen

Projectaftrap en DFM-beoordeling— Analyseer de wanddikte van het veerkanaal, de diameter van het draaigat en de projectie van de pen, de ondersnijding van de clip, de locatie van de poort en de indeling van de uitwerper; controleer de montagespeling (0,15–0,3 mm) aan de hand van de tekeningen van uw baklichaam en deksel.

Goedkeuring matrijsontwerp (3D)— Volledige montage met koelschotindeling, nauwkeurige kernpindefinitie (h7), minilifter/slede voor clip, indien aanwezig, ontluchtingsstrategie (0,01–0,015 mm scheidingslijnopening).

Precisiebewerking— Hoge snelheid CNC ruwe/afgewerkte holte, diepgatboren voor koelschot, geslepen H13 kernpennen (concentriciteit gecontroleerd), holte/kern SPI B1/B2 polijstmiddel.

Amontage en T1-proefversie— Draaien op een eigen injectiemachine; controleer de Ø van het scharniergat met pinmeter, veerkanaalpassing met dummyveer/draad, montagetest met monsters van behuizing en deksel; proefvideo + voorbeeldonderdelen leveren.

Correctie en definitieve goedkeuring— Bijsturen indien nodig; verzonden in begassingvrije koffer met malhandleiding en lijst met reserveonderdelen (kernpennen, uitwerppennen, aanspuitbus).

Ondersteuning na verkoop— 1 jaar schimmelgarantie, gratis reserve kernpennen/uitwerppennen voor niet door de mens veroorzaakte schade, technische begeleiding op afstand.

Waarom kiezen voor ZHONGYUE MOLD voor uw huishoudelijke mal?

Rijke ervaring met schimmels voor huishoudelijke artikelen— Bureaubakken (romp + deksel + middenframesets), rotan manden, stoelen, kratten in eigen huis gebouwd

Interne DFM-beoordeling met assemblagestapelcontrole— Controleer de tolerantie van het draaigat en de speling tussen carrosserie↔frame↔deksel voordat u het staal snijdt

Precisie expertise op het gebied van kernpennen en veergroeven— Geaarde H13-pinnen, uniforme wand in functionele kanalen, mini-lifterontwerp voor clip-ondersnijdingen

Strenge QC en transparante vooruitgang— Wekelijkse bewerkingsfoto's, T1-monstergoedkeuring (montage-fittest) vóór verzending

Ervaring exporteren— Matrijzen verzonden naar Europa, Noord-Amerika, Zuid-Amerika, Zuidoost-Azië, het Midden-Oosten

1 jaar schimmelgarantie + reservekernpennen/uitwerppennen

Veelgestelde vragen — Middenframe/tussenringvorm

Vraag: Wat is precies het "middenframe" versus het deksel of de behuizing?

A: Het middelste frame (tussenring/drukring) zit tussen het baklichaam en het deksel. Hierin bevinden zich het veer-/torsiestangkanaal, de draaiasgaten voor het deksel en klikklemmen om op de rand van de bak te vergrendelen. Het deksel zwaait of drukt op dit frame; het frame zelf vervangt NIET het deksel.

Vraag: Heeft u de tekeningen van het baklichaam en deksel nodig om de middelste framevorm te citeren?

A: Sterk aanbevolen – we moeten de montagespeling controleren (ingrijpdiepte van de draaipuntnaaf, clip die vastklikt op de Ø van de carrosserierand, draaiboog van het deksel versus frameopening) en de positie van het draaigat verifiëren. Als u alleen de frametekening heeft, kunnen we nog steeds een offerte maken, maar de montage-pasvorm kan niet vooraf worden geverifieerd.

Vraag: Enkele caviteit of 1+1 L+R?

A: De meeste middenframes zijn 1×1 enkele holte. Als het frame perfect symmetrisch L/R is (identiek onderdeel gebruikt aan beide zijden van een unit met dubbele bak - zeldzaam voor enkele bak) kunnen we 1+1 doen. Effen sierringen soms met 2 holtes. Wij adviseren u op basis van de geometrie van uw onderdeel.

Vraag: Welke oppervlakteafwerking – welke rotantextuur?

A: Nee – middelste frames zijn standaard SPI B1 (satijn), SPI A2 optioneel voor transparante PS-sierring. Rotan/VDI-textuur wordt NIET toegepast, tenzij u specifiek om een ​​decoratieve buitenringversie vraagt.

Vraag: Wat heb je nodig voor een offerte?

A: 2D-tekening (PDF/DWG) + 3D-model (STP/IGS/X_T) van het middelste frame EN bij voorkeur de bakbehuizing en het deksel in 3D (of op zijn minst de bijbehorende afmetingen: bovenste buitendiameter van de behuizing, locatie van de draaiknop van het deksel). Materiaal opgeven (PP MFR / ABS-kwaliteit).

Vraag een offerte aan voor uw kunststof bureau-stofbak middenframe-vorm

Stuur uw 2D-tekening van het middenframe + 3D-model (en idealiter bijpassende afmetingen of bestanden van baklichaam/deksel) en projectvereisten. ZHONGYUE MOLD zorgt binnen 24-48 werkuren voor een gratis DFM-beoordeling met controle van de assemblagestapel + formele offerte.

Neem nu contact met ons op om uw Mini Desktop Trash Can Intermediate Ring / Pressure Frame Injection Mould-project te starten!
